高密度计算、人工智能硬件加速器和热通道遏制策略已将机架排气温度推向极端，暴露了传统配电基础设施的物理局限性。传统的热磁断路器依靠热引起的双金属膨胀来触发跳闸。在环境温度升高的情况下，即使 IT 负载保持在安全范围内，它们也会遭受“热降额”，从而导致灾难性的误跳闸和意外停机。无论设施的局部微气候如何，为了保证 100% 额定电流传输，基础设施工程师必须指定液压磁技术。本指南评估了机制、操作权衡和关键实施标准， 为数据中心应用部署液压电磁断路器的 以最大限度地延长关键任务设施的正常运行时间。
温度无关性： 液压电磁断路器不会出现热降额，确保在高达 85°C 的高密度机架和热通道中以 100% 额定容量可靠供电。
不受谐波加热影响： 与双金属热断路器不同，纯磁脱扣机构不受非线性 IT 电源产生的谐波感应趋肤效应加热的影响。
可定制的浪涌容差： 粘度控制的流体缓冲器提供精确、可定制的时间延迟曲线，防止服务器同时启动序列和高电容浪涌电流期间的误跳闸。
故障后立即重置： 由于没有物理冷却期，因此可以在故障清除后立即恢复供电，从而最大限度地缩短平均恢复时间 (MTTR)。
物理和环境弹性： 密封组件可防止空气污染物和高湿度造成的氧化和降解，而双弹簧设计可抵抗物理振动。
目录
高密度数据中心的电源保护挑战
成功标准框架
现代数据中心配电需要不间断、连续的电力传输，最高可达指定分支电路限制的 100%。该性能必须完全独立于环境温度波动或空气冷却性能。基础设施必须支持最大利用率，而不引入人为瓶颈或可靠性风险。设施经理根据三个严格的运营基准评估电力保护的成功与否：
能够持续承受最大铭牌负载而不会过早跳闸。
完全不受局部热变化的影响，特别是在排气温度超过 50°C 的封闭热通道中。
在全设施维护事件后大规模服务器重新启动期间，对瞬态浪涌电流的可预测响应时间。
热降额的缺陷
传统的双金属条断路器的工作原理很简单：流过金属条的电流会产生热量，导致金属弯曲并最终触发机械闩锁。在施加任何电力负载之前，来自高密度服务器排气的环境热量会预热该条带。这种外部热量会导致断路器在远低于其实际额定值的电流下过早跳闸。例如，在 55°C 热通道封闭系统中运行的 30A 热断路器可能仅在 22A 电流下跳闸。这迫使设施工程师人为地限制机架功率密度，浪费了宝贵的电力容量，并违背了高密度部署的目的。
谐波失真的威胁
非线性 IT 负载，特别是现代刀片服务器和存储阵列中的开关模式电源 (SMPS)，会产生大量谐波电流。这些高频谐波会在热双金属断路器的导电元件内部引起集肤效应加热。集肤效应迫使交流电主要在导体表面附近流动，从而增加有效电阻并产生多余的热量。这种局部热量积聚加剧了误跳闸的风险。断路器对谐波失真产生的热量做出反应，而不是对实际的基波电流消耗做出反应，从而导致不可预测的电力中断。
误跳闸的成本
误跳闸对运营的影响远远超出了单个机架短暂断电的范围。令人讨厌的跳闸会引发一系列负面操作事件。计划外断电会导致立即违反服务级别协议 (SLA) 的处罚。不协调的数据库关闭可能会导致严重的数据损坏，需要数小时的卷重建和完整性检查。此外，非工作时间的紧急技术人员派遣费会重置排水设施维护预算。不可预测的电源中断造成的财务和声誉损失使得热降额成为任何 III 级或 IV 级设施中不可接受的风险。
液压电磁断路器如何在数据中心工作
解决方案类别概述
传统断路器的根本转变涉及从基于热的传感到基于磁通量的传感。通过完全依靠电磁力而不是热膨胀，该架构消除了双金属设计固有的环境漏洞。这提供了一种强大的、可预测的电源保护机制，专门响应流经电路的实际电流。
电磁线圈机构
在液压电磁断路器中，负载电流直接流过缠绕在空心圆柱体上的串联螺线管线圈。该线圈产生的磁场与通过它的实际电流严格成比例。由于磁力是由电子流产生的并且与环境温度无关，因此断路器的跳闸点保持完全稳定。无论环境温度是15℃的冷通道还是60℃的密集热通道，20A负载产生的磁通量都保持不变。
充满液体的缓冲器（时间延迟）
为了防止在正常瞬态浪涌期间跳闸，断路器采用了包含弹簧加载的导磁铁芯的非磁性圆筒。该气缸被称为缓冲器，是密封的并填充有特殊的硅油。在暂时的浪涌期间，增加的磁场开始将铁芯拉向极片。流体的粘度会抵抗这种运动，从而产生有意的机械延迟。这使得断路器能够吸收瞬态浪涌电流，例如设备启动浪涌，而不会触发误跳闸。如果过载是暂时的，一旦电流恢复正常，弹簧就会将铁芯返回到其静止位置。
硅油粘度的作用
硅油的工程选择是经过深思熟虑的。硅油具有非常平坦的温度-粘度指数。这意味着其厚度和流阻在较宽的工作温度范围（通常为 -40°C 至 +85°C）内保持高度稳定。这种稳定性保证了断路器的延时曲线保持可预测。无论周围环境热量如何，断路器都会以完全相同的延迟时间响应浪涌电流，从而确保整个数据中心楼层的保护配置保持一致。
电枢和跳变点
当发生持续过载时，线圈产生的磁力克服弹簧张力和流体阻力，将磁芯完全拉入线圈中。当铁芯进入磁场时，它会大大降低电路的磁阻。这会集中并增加磁通量，然后产生足够的力来拉动外部电枢。电枢的运动立即使机械闩锁跳闸，打开触点并清除故障。如果发生大规模短路，磁力非常大，会立即拉动电枢，完全绕过缓冲器延迟以实现瞬时保护。
如何选择液压电磁断路器
特征到结果：100% 连续评级
100% 充分利用配电单元 (PDU) 的额定容量可带来巨大的运营优势。美国国家电气规范 (NEC) 通常要求将热断路器的额定值降低至连续负载最大容量的 80%，以防止热引起的误跳闸。液压电磁断路器由于不依赖热量，因此通常被额定为 100% 连续运行。通过消除降额需求，设施可以避免过度配置电力基础设施。 30A 电路可以安全地提供完整的 30A 连续功率，从而最大限度地提高每条部署的铜缆、插座和上游 UPS 模块的投资回报。
精确处理 IT 浪涌电流
现代 IT 设备在启动过程中面临着独特的电源挑战。当装满 1U 服务器的机架同时通电时，其电源中的内部电容器会消耗大量瞬时电流尖峰，通常是正常工作负载的 5 到 10 倍。液压电磁断路器提供特定的跳闸曲线（短延迟、中延迟和长延迟），可以选择这些曲线来匹配这些瞬态启动曲线。这种精确的处理确保正常操作浪涌不会导致不必要的停机，同时仍然提供快速、积极的保护，防止真正的短路。
谐波抗扰度（真有效值响应）
用于数据中心设置的液压 电磁断路器 纯粹响应实际电流产生的磁场。这消除了由谐波引起的热耗散引起的误跳闸漏洞。断路器对流经螺线管的真实均方根 (RMS) 电流做出反应。它忽略了困扰双金属设计的局部趋肤效应加热，确保大量非线性负载的机架保持在线状态，而不需要超大的分支电路来补偿谐波热量。
故障后恢复和 MTTR 缩短
重置液压电磁断路器的操作工作流程比传统替代方案更快、更可靠。当热断路器跳闸时，双金属片保持物理变形，直到冷却到环境温度。尝试立即重置将导致手柄拒绝锁定的“无跳闸”状态。由于液磁断路器没有热敏元件，下游故障排除后可立即恢复供电。强制冷却期的消除最大限度地缩短了平均恢复时间 (MTTR)，并加快了关键中断期间事件的解决速度。
外形尺寸和密度优化
机架空间非常有限。液压电磁断路器的紧凑占地面积使 PDU 制造商能够设计具有更多插座数量的高密度、薄型 0U 和 1U 机架 PDU。热断路器需要更大的物理外壳来散发内部热量并防止相邻断路器相互预热。液压磁性装置运行温度较低，并且可以紧密地包装在一起，而不会产生交叉热干扰。这种密度优化对于最大限度地提高机架空间利用率是必要的，从而为网络布线和气流管理提供更多的物理空间。
振动和抗震能力
数据中心是高振动环境。大型 CRAC 单元、高转速服务器冷却风扇和备用柴油发电机会产生持续的低频振动。液压电磁断路器中的弹簧加载磁衔铁可降低由这些环境振动或低强度地震活动引起的过早机械跳闸的风险。内部闭锁机构经过平衡并保持在严格的弹簧张力下，确保断路器在正常设施振动期间保持安全闭合，防止关键 IT 负载意外断电。

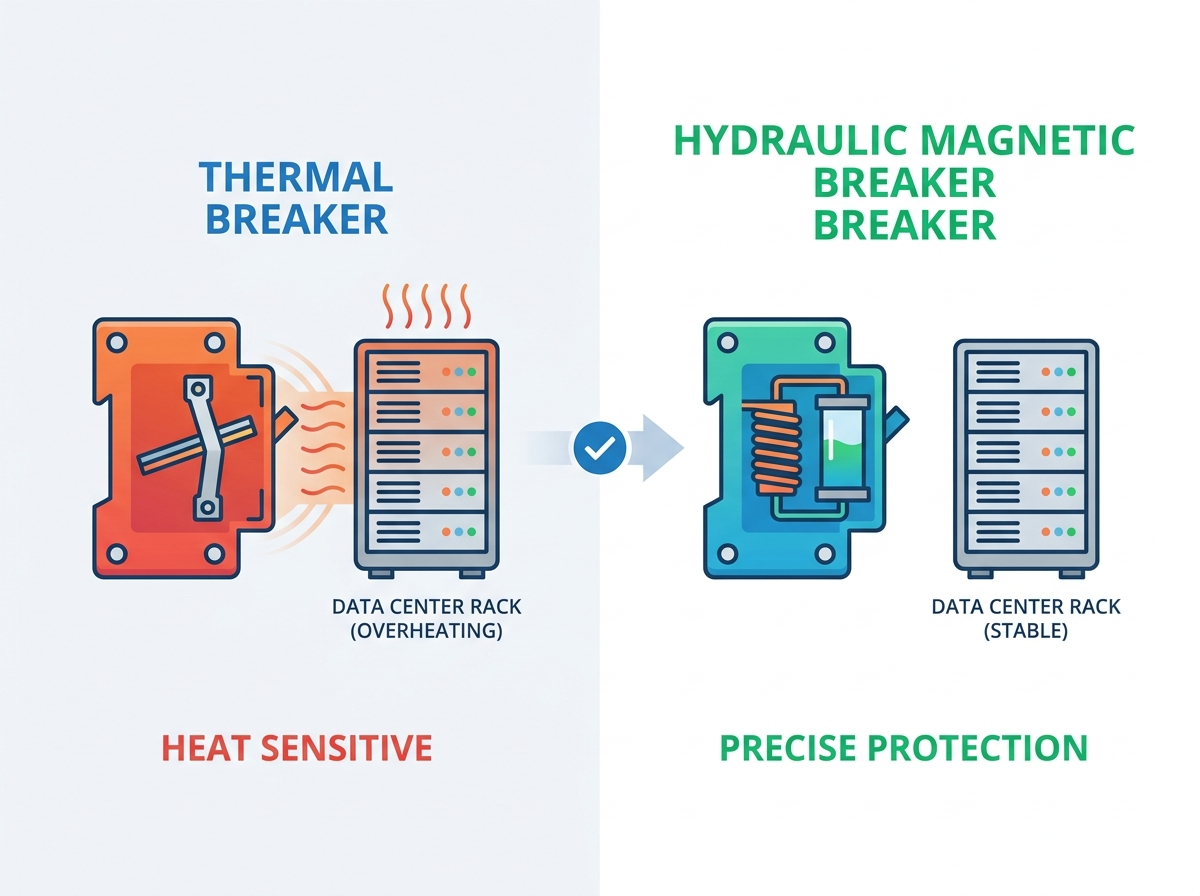

液压电磁断路器与热断路器
环境稳定性
不同环境场景下的性能指标凸显了液压磁力技术的优越性。无论是在高度冷却的 18°C 冷通道、封闭的 45°C 热通道中运行，还是在 GPU 集群附近的局部热热点正上方运行，液压电磁断路器都能保持一致的跳闸阈值。热断路器根据其直接的热环境表现出显着的差异，迫使工程师根据最坏情况的环境温度假设来计算复杂的降额曲线。
降解和生命周期寿命
随着时间的推移，双金属带上的物理磨损包括机械疲劳、结晶和氧化。每当热断路器加热和冷却时，金属就会膨胀和收缩，最终改变其物理特性并将其跳变点降低。相比之下，液压电磁缓冲器的密封、非降解性质可确保长期可靠性。铁芯在流体中移动而不会产生物理金属疲劳，从而在断路器的整个运行生命周期中提供一致的性能。
风冷设施的耐腐蚀性
热断路器的开放式架构使内部触点和双金属元件暴露于环境危害中。利用直接新鲜空气冷却（自然冷却）的设施将空气中的颗粒物、湿度和潜在的腐蚀性气体引入数据大厅。液压磁性设计的密封保护外壳可保护内部接触表面免受这些污染物的影响。该设计符合严格的环境标准，例如 ISA-S71.04 G2 和 G3 严重级别，可确保具有挑战性的风冷设施的使用寿命，否则硫或盐空气可能会导致组件快速故障。
资本支出 (CapEx) 与运营支出 (OpEx)
由于缓冲器和电磁阀组件需要精密加工，因此液压电磁装置的初始采购成本较高。然而，这种资本支出很快就会被长期运营支出的减少所抵消。投资回报来自于消除令人讨厌的跳闸、通过允许更高的热通道工作温度而不必担心断路器降额来降低冷却成本，以及减少对电力基础设施过度配置的需求。购买较少的、充分利用的电路比购买过多的、降额的电路更具资本效率。
运行参数 | 热磁断路器 | 液压电磁断路器 |
|---|---|---|
温度灵敏度 | 高（在高温下会显着降低额定值） | 无（在整个范围内稳定） |
谐波抗扰度 | 低（易受集肤效应加热影响） | 高（仅响应磁通量） |
故障后复位 | 需要强制冷却期 | 立即重置功能 |
连续额定载荷 | 通常通过代码降额至 80% | 100%额定产能利用率 |
组件退化 | 高（随着时间的推移双金属疲劳） | 低（密封流体和弹簧力学） |
密度包装 | 需要散热空间 | 可紧密包装，无需交叉加热 |
安装挑战和最佳实践
与机架 PDU 和 RPP 集成
在设施升级期间必须仔细管理物理集成参数。在改装远程电源面板 (RPP) 或订购定制机架 PDU 时，设施经理必须验证间距、安装导轨兼容性和端子对齐。与传统热力破碎机相比，液压电磁破碎机通常具有不同的深度剖面。在设计阶段确保物理兼容性可以防止安装延迟，保证安全的电气连接，并保持大规格分支电路布线所需的弯曲半径。
跳闸曲线选择错误
选择不合适的延时曲线可能会导致保护不足或误跳闸。必须使用工程框架将断路器跳闸曲线与上游 UPS 输出容差和下游电源特性相匹配。为了减少选择错误，工程师应遵循严格的评估流程：
分析所部署的特定 IT 硬件的最大浪涌电流曲线。
选择允许浪涌尖峰通过而不移动电枢的延迟曲线（例如，延迟62 或延迟66）。
验证所选曲线是否仍然足够快地清除硬短路，以防止上游 UPS 总线上的电压骤降。
将选定的曲线记录在设施的电气单线图中以供将来参考。
选择性协调和级联跳闸预防
设计协调系统可确保机架 PDU 的故障首先跳闸。这可以防止故障级联到上游 RPP 或主配电板，从而导致多个机架大范围停电。适当的协调可将故障隔离到受影响的特定分支电路。工程师必须将液压磁力机架断路器的时间-电流曲线与上游电子脱扣单元重叠，确保所有可用故障电流水平的曲线之间清晰分离。
合规性、标准和认证
了解 UL 489（分支电路保护）和 UL 1077（补充保护）等级之间的差异是不容置疑的。设施工程师必须准确定义每个额定值必须在数据中心电源链中使用的位置。初级分支电路保护需要 UL 489 断路器，并且可以清除严重短路。 UL 1077 断路器仅允许作为 UL 489 设备已保护上游分支的设备内部的补充保护。指定错误的认证会违反电气规范，并使设施保险单失效。
方向敏感性缓解
重力作用在通过流体缓冲器移动的内部铁芯上，使液压电磁断路器对物理方向敏感。倒置安装的断路器将通过重力将磁芯拉向磁场的相反方向，从而改变延时曲线。必须严格遵守制造商的安装规范和校准调整。如果 PDU 设计为水平安装，则必须在工厂对断路器进行水平操作校准，以确保准确的延时性能。
结论
液压电磁断路器已成为现代数据中心、云计算设施、人工智能集群和其他关键任务基础设施的首选电力保护解决方案。其不受温度影响的性能、卓越的谐波抗扰度、100% 连续电流能力和快速故障恢复功能可帮助运营商最大限度地延长系统正常运行时间、提高电力利用率并降低长期运营成本。
为了确保最高水平的配电可靠性，请考虑以下建议：
根据连续电流额定值、跳闸曲线选择以及与高密度服务器环境的兼容性来评估液压电磁断路器。
标准化机架 PDU 和配电系统的断路器规格，以提高选择性协调和维护效率。
部署前验证是否符合 UL、IEC 和其他适用的行业标准。
使用实际服务器负载和启动条件进行应用程序测试，以验证长期系统性能。
凭借在电路保护技术和配电解决方案方面的丰富经验， CHINEHOW 已成长为值得信赖的液压电磁断路器、热断路器、摇臂开关和定制电气保护产品的全球制造商。凭借持续的研发、先进的制造能力、严格的质量控制体系和国际认可的认证，CHINEHOW 为全球数据中心、电信、可再生能源、工业自动化、交通、船舶和其他关键任务应用提供可靠的电路保护解决方案。
从专为高密度数据中心设计的 液压电磁断路器 到针对要求苛刻的电气系统的定制电路保护解决方案，CHINEHOW提供专业的工程支持、产品定制、技术咨询和可靠的全球售后服务。通过将创新技术与数十年的行业专业知识相结合，CHINEHOW 帮助客户提高电力可靠性、优化电气安全并构建有弹性、面向未来的配电基础设施。
常问问题
问：为什么传统热磁断路器在热通道中会过早跳闸？
答：传统断路器使用双金属片，当电流加热时会弯曲。热通道中的高环境温度会预热该带材，导致其弯曲并以低于其实际额定值的电流使断路器跳闸，这种现象称为热降额。
问：当环境温度升高时，液压电磁断路器是否会降额？
答：不会。因为它们依靠电流产生的磁通量而不是热量工作，所以在最高额定工作温度下仍能保持 100% 的额定负载能力，完全不受热降额影响。
问：硅油在液压电磁破碎锤中的作用是什么？
答：硅油在缓冲器内起到阻尼器的作用。其粘度控制内部铁芯移动的速度，提供精确的时间延迟，防止在正常设备启动浪涌电流期间出现误动作。
问：谐波电流如何影响数据中心断路器？
答：谐波会导致双金属热断路器中的趋肤效应发热，从而导致误跳闸，因为断路器会对热量产生反应。液压电磁断路器不受这种热效应的影响，因为它们仅对实际电流的磁场做出响应。
问：液磁断路器出现故障后可以立即复位吗？
答：是的。与需要一段冷却时间以使双金属片恢复正常形状的热断路器不同，液压电磁断路器没有热元件，一旦故障条件清除，可以立即复位。
