液压电磁断路器在工业设备中的主要应用

遭受极端温度波动的工业环境面临着因误跳闸和设备过早故障而造成的严重操作影响。标准热断路器和热磁断路器在很大程度上依赖于环境温度来运行。这迫使工程师执行复杂的降额计算，并在恶劣气候下面临不可预测的保护风险。当控制面板位于阳光直射下或靠近高炉时，热断路器可能会在远低于其额定电流的情况下跳闸，从而关闭关键过程。液压电磁技术为温度稳定电路保护提供了最终的解决方案。通过依靠磁通量而不是热膨胀，这些设备可以保持其精确的跳闸点，无论外部热或冷。我们将为工业工程师和采购团队评估顶级 液压电磁断路器应用 和规格标准，以消除热引起的故障并稳定其配电网络。

关键要点

• 温度无关性：无论环境温度如何，液压电磁断路器 (HMCB) 都能承载 100% 额定电流，无需热降容。

• 精确浪涌处理：可定制的流体粘度可实现精确的延时曲线，防止高浪涌工业电机和变压器造成的误跳闸。

• 安全无跳闸设计：HMCB 具有主动无跳闸机制，即使操作手柄实际保持在“ON”位置，也能确保在过载或短路期间触点打开。

• 高可靠性行业：最关键的液压电磁断路器应用包括船舶、电信、铁路、应急电力和环境波动受到保证的重型制造。

• 方向和磁性约束：与热断路器不同，HMCB 对重力敏感，容易受到邻近感应的磁干扰，需要精心设计面板布局。

为什么选择液压电磁断路器

温度无关性与热降额

液压电磁断路器的工作原理与标准断路器完全不同。它们依赖于负载电流流过串联螺线管线圈所产生的磁通量。它们不使用双金属片的加热和弯曲来触发跳闸机构。这种机械差异在现场提供了巨大的操作优势。您可以获得 -40°C 至 +85°C 范围内一致、稳定的跳变点。您完全避免了与热磁断路器相关的降额损失。

如果您在环境温度达到 50°C 的锅炉房中安装 50 安培热断路器，则该断路器可能会在 35 安培时跳闸。您必须加大断路器和接线的尺寸才能进行补偿，这会损害短路保护。 HMCB 消除了这个问题。 50 安培的 HMCB 在 85°C 时可保持 50 安培的电流，就像在 20°C 时一样。这直接影响面板设计。工程师可以在控制面板中实现更高密度的封装。您不再需要强制风冷、通风百叶窗或策略性间距要求来管理断路器散热。

可定制的浪涌电流处理（延时曲线）

HMCB 性能的秘密在于位于电磁线圈内部的密封减震管。该管包含弹簧偏压铁芯和特定体积的硅油。当发生过载时，磁场将铁芯通过流体拉向极片。改变流体粘度决定了过载条件下的精确时间延迟。制造商通过在装配过程中简单地改变流体特性来提供短、中、长和专门的电机启动延迟。

热断路器在管理瞬态尖峰方面提供的灵活性非常有限。您通常必须危险地加大热断路器的尺寸来处理大型感应电机的初始浪涌。 HMCB 可让您将延迟曲线与您的负载曲线精确匹配。核心在浓稠液体中缓慢移动，延迟时间较长，忽略 10 秒的电机启动峰值。然而，如果发生大规模短路，磁通量非常强，以至于它完全绕过流体延迟，立即拉动电枢以清除故障。

无跳闸安全机制

工业安全标准要求提供万无一失的保护。 HMCB 采用专门的机械联动设计，可在故障情况下将手动操作手柄与内部触点分离。过载保护仍然有效且绝对。即使在手动超控尝试期间，它也能保护人员和固定设备。

如果操作员试图强行关闭已跳闸的断路器，而线路上仍存在完全短路，则内部触点仍会突然打开。手柄可能被物理胶带固定或保持在“ON”位置，但内部机构会脱离手柄。这确保了严格的安全合规性，并防止因操作员错误引起的灾难性设备火灾。

电气多功能性：交流/直流和频率适应性

HMCB 可在工厂针对各种电气系统进行精确校准。您可以将它们指定用于直流电池组、标准 50/60 Hz 交流电网电源或专门的 400 Hz 高频应用。航空航天、海军和军事系统经常使用 400 Hz 电源来减小变压器和电机的物理尺寸和重量。标准热断路器常常难以应对高频涡流，但 HMCB 可以轻松应对。

单个设备的双频或通用额定值为设备制造商提供了明显的优势。机器制造商可以在控制面板中安装相同的通用 HMCB，用于德克萨斯州的 60 Hz 设施或德国的 50 Hz 设施。这大大减少了全球设备制造商的库存 SKU。您可以简化供应链，减少仓库管理费用，并在所有出口模式中保持精确的保护。

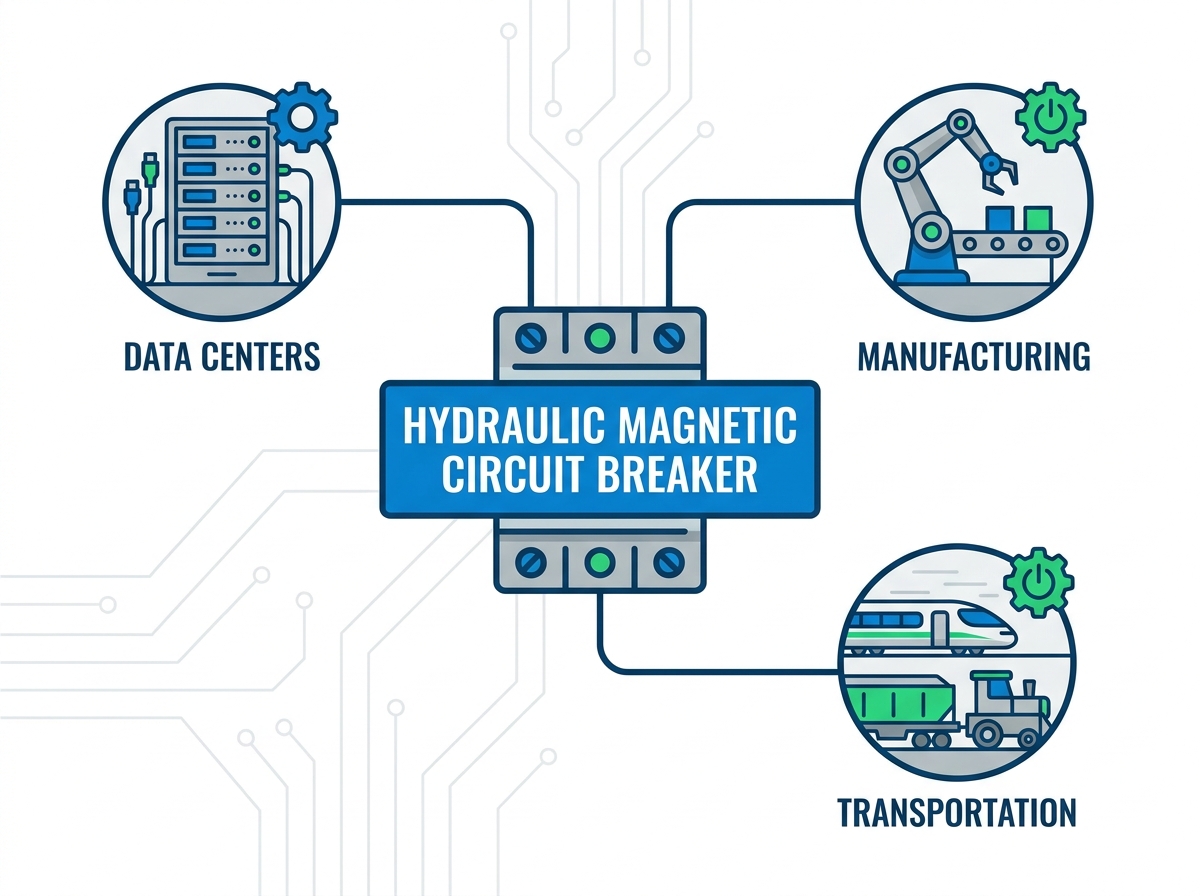

液压电磁断路器的工业应用

电信和数据中心配电

高密度服务器机架和电信整流器会产生强烈、集中的热量。远程 5G 蜂窝塔面临直接太阳辐射和极端天气。这些环境需要不间断的电源保护。设施管理人员对密集配电单元 (PDU) 中因热引起的误跳闸采取零容忍态度。当服务器机架将 100°F 的空气直接排放到 PDU 上时，热断路器将过早跳闸，导致关键网络基础设施瘫痪。

HMCB 可提供精确的电流监控，且不具有热敏感性。它们在热通道环境中 100% 保持其铭牌评级。紧凑的模块化设计还优化了宝贵的机架空间。您可以在 1U 或 2U 机架式 PDU 中并排堆叠数十个 HMCB，而不必担心累积热量会降低其性能。

海洋和近海钻井设备

船载发电机面板和推进器控制装置在残酷、无情的条件下运行。导航系统和海上钻机电机控制面临极端湿度、持续盐雾和严重电偶腐蚀。它们还可以承受剧烈的温度波动。船舶机舱内的环境热量与主甲板上的北极外部条件形成鲜明对比。

热断路器在这些环境中很快就会失效。双金属片腐蚀，机舱温度过高会导致频繁的误跳闸。 HMCB 解决了这个问题。密封缓冲器可防止含盐空气造成的内部腐蚀。无论机舱环境温度如何，磁性操作都保持完全稳定。无论船舶是在冰冷的白令海还是闷热的波斯湾，保护舱底泵的 100A 断路器都可以承受 100A 的电流。

铁路和机车车辆控制系统

牵引力控制网络和乘客 HVAC 系统需要坚固的故障安全保护。机车中的信号设备和制动系统承受持续的物理运动。它们需要对持续冲击、剧烈振动和突然冲击具有高耐受性。对于运输当局来说，跨不同地理气候的可靠运行是必须的。

当火车撞上崎岖不平的轨道时，标准断路器可能会发生物理性的嘎嘎声或错误跳闸。 HMCB 采用专门的抗震电枢设计和重型平衡装置，以防止运输过程中误跳闸。从芝加哥零度以下的冬季通勤线路到亚利桑那州的高温沙漠货运线路，您都可以获得一致的电气性能。

重型制造和电机控制中心 (MCC)

工业输送机、岩石破碎机和大容量流体泵在启动时会消耗大量电力。冲压机和重型压缩机也会带来类似的电气挑战。管理感应电机启动期间的大量浪涌电流对于设备稳定性至关重要。这些瞬态电流通常会在几秒钟内达到满负载电流的 8 倍到 12 倍。

您必须在不影响稳态运行模式所需的严格短路保护的情况下处理这种巨大的尖峰。 HMCB 利用特定的高浪涌延时曲线。缓冲器中的浓稠硅油忽略了最初 10 秒的启动峰值。一旦电机达到运行速度并且电流下降，断路器就会提供高精度保护，防止持续的、较低水平的过载，最终会烧毁电机绕组。

可再生能源逆变器和存储系统

太阳能汇流箱和风力涡轮机机舱在户外运行，完全暴露在自然环境中。电池储能系统 (BESS) 在电网需求高峰期间处理大量电力传输。这些系统必须能够承受高直流电压和极端的室外温度变化。由于安装位置偏远，它们通常缺乏机柜级冷却系统。

众所周知，断开高压直流电路非常困难，因为直流电流不像交流电流那样跨越零伏。它维持连续的电弧。 HMCB 具有卓越的直流灭弧能力。他们使用集成永磁体将电弧物理吹入专门的灭弧室，拉伸和冷却等离子体直至其熄灭。此外，它们消除了炎热沙漠太阳能发电场中热降额的需要，使工程师能够根据面板输出精确调整电缆和断路器的尺寸。

应急发电和移动发电机组

备用商用发电机和移动军用发电机组必须在电网出现故障时可靠启动。建筑工地发电机组面临着恶劣的现场条件、灰尘和滥用。设计发电机控制面板时，必须减轻发动机舱周围的高温。您还面临来自柴油发动机缸体的持续低频机械振动。

HMCB 将机械振动与脱扣机构解耦。缓冲器内的流体充当发动机振动的天然阻尼器，防止电枢颤动。它们在发热发动机缸体附近保持精确的过流保护阈值，确保主断路器不会仅仅因为柴油发动机在夏季停电期间运行过热而跳闸。

精密医学影像与诊断设备

MRI 扫描仪和 CT 系统需要完美、完全清洁的电力传输。高输出 X 射线机使用高度敏感的组件，可产生大量瞬时功率爆发。在这些临床环境中，阈值漂移是零容忍的。您必须保护高度敏感的超导磁体和高功率真空管免受哪怕是轻微的过流事件的影响。

瞬时磁脱扣能力确保绝对安全。通过选择不带流体阻尼器（瞬时曲线）的 HMCB，断路器会在电流超过额定值的毫秒内跳闸。无论医院的 HVAC 性能如何，零环境温度敏感性都会强制执行精确的安全阈值。这可以保护数百万美元的临床资产免受灾难性电气损坏。

如何选择液压电磁断路器

跳闸曲线选择和负载匹配

将负载类型与正确的延迟曲线相匹配可确保提供适当的保护，而不会出现误跳闸。在最终确定面板规格之前，您必须使用示波器捕获来分析设备的瞬态电流曲线。猜测浪涌曲线会导致设备烧毁或不断重置。

• 瞬时（无延迟）：最适合高度敏感的电子设备、半导体保护和测试设备，任何过流都会导致故障。

• 短延迟：非常适合阻性负载、照明电路、加热元件和轻微浪涌设备。

• 中等延迟：适合混合感性/阻性负载、标准工业机械和通用设施电源。

• 长延迟/电机启动：重型感应电机、大型变压器和需要几秒钟才能稳定的高电抗负载所需。

技术性能比较矩阵

了解断路器技术之间的操作差异有助于您为恶劣环境指定正确的组件。

环境评级和机械耐久性

在指定用于移动或重工业用途的断路器之前，请评估抗冲击和抗振动的要求。军事和重工业应用通常需要符合 MIL-PRF-55629 和 MIL-STD-202 标准。这些测试使断路器受到极端的物理虐待，以确保触点不会弹开。

评估特定外壳的入口防护 (IP) 等级。如果面板需要进行冲洗程序，则断路器开关需要防护罩。寻找断路器内部是否有耐腐蚀材料。有色金属内部组件、不锈钢弹簧和镀金触点可确保在废水处理厂或化学精炼厂等腐蚀性环境中的使用寿命。

监管合规性和认证

强制性标准规定了面板设计和整体设施安全。当您需要分支电路保护时，请寻找 UL 489 认证。这使得断路器可以充当主要的独立保护装置。使用 UL 1077 进行补充保护，这意味着断路器可以保护机器内部的特定组件，但上游需要 UL 489 设备。

CSA C22.2 和 IEC 60947-2 对于国际部署也至关重要。选择全球认可的认证会影响您的整个机器设计。它简化了 OEM 工业设备的跨国出口，防止海关延误并确保当地电气检查员立即批准安装。

安装挑战和最佳实践

方向灵敏度（重力因子）

内部铁芯通过缓冲器内的硅油垂直移动。重力直接影响这种运动。倒置、水平或以奇怪角度安装断路器会改变设计的跳闸特性。重力会辅助或抵抗磁力，从而改变时间延迟。

这是面板布局期间的一个重大风险。您必须严格遵守制造商的安装规范。这些通常是垂直的，开关向上移动表示打开，向下移动表示关闭。如果由于空间限制而绝对无法避免非垂直安装，则必须指定在工厂针对特定操作角度校准的断路器。您还可以应用制造商提供的修正系数来调整您的负载预期。

极冷条件下的流体粘度维持

HMCB 在广泛的操作范围内保持高度稳定。然而，低于 -40°C 的极冷会对流体动力学造成物理风险。标准硅油在这些极端的负温度下会变稠和胶凝。这会显着减慢铁芯的运动速度，并延长过载期间的跳闸时间，从而可能导致故障持续太长时间。

您必须为北极部署、高空飞行或深冻存储设施指定专门的低温流体。制造商可以用航空级合成液填充缓冲器，在低至 -60°C 的温度下仍能保持一致的粘度。这确保了缓冲器机构在所需的延时容差内运行，无论冰冻环境如何。

结论

液压电磁断路器已成为在恶劣环境下运行的工业的理想电路保护解决方案，在这些环境中，温度波动、高浪涌电流、振动、湿度和苛刻的操作条件会影响电气系统的可靠性。其不受温度影响的性能、可定制的跳闸曲线和较长的使用寿命可帮助工程师改善设备保护、降低维护成本并最大限度地延长各种工业应用中的系统正常运行时间。

为了实现最佳保护性能，请考虑以下建议：

• 根据应用的具体负载特性、浪涌电流曲线和操作环境选择液压电磁断路器。

• 验证是否符合国际标准和认证，以确保在全球工业市场中安全可靠地运行。

• 在设备设计过程中确认安装方向和环境条件，以保持准确的行程性能。

• 在大规模部署之前，在实际运行条件下进行应用测试，以优化长期可靠性。

凭借在电路保护技术和电气元件制造方面的丰富专业知识， CHINEHOW 已成为值得信赖的液压电磁断路器、热断路器、摇臂开关和定制电气保护解决方案的全球供应商。凭借持续创新、先进研发、精密制造和严格的国际质量管理体系，CHINEHOW 为全球电信、工业自动化、可再生能源、船舶、铁路、医疗设备和其他关键任务行业提供可靠的产品。

从适用于高要求工业应用的 液压电磁断路器 到复杂电气系统的定制电路保护解决方案，CHINEHOW提供全面的工程支持、产品定制、技术咨询和快速响应的全球售后服务。通过将先进技术与多年的行业经验相结合，CHINEHOW帮助客户提高电气安全性，提高设备可靠性，并构建高效、有弹性、面向未来的配电系统。

常问问题

问：液压电磁断路器需要热降额吗？

答：不会。液压电磁断路器基于磁通量而不是热量进行操作。无论环境温度波动如何，它们都会承载 100% 的额定电流，从而消除了降额计算。

问：HMCB 可以水平安装吗？

答：不建议使用，除非厂家专门校准。内部阻尼机构依靠重力。改变方向会改变跳闸时间特性。

问：HMCB 如何处理电机浪涌电流？

答：他们在缓冲器内使用特定的硅油粘度。这会产生定制的时间延迟，使断路器能够忽略短暂的启动峰值，同时防止持续过载。

问：HMCB 是否适合太阳能等直流应用？

答：是的。许多 HMCB 具有先进的直流灭弧功能。它们使用集成永磁体在灭弧罩内安全地引导和熄灭高压直流电弧。

问：如果在故障期间将 HMCB 手柄保持在 ON 位置，会发生什么情况？

答：断路器仍然会跳闸。 HMCB 具有无跳闸安全机制，可在过载或短路期间以机械方式将内部触点与外部手柄断开。
