高浪涌电流和波动的环境温度经常会导致关键电气系统出现令人讨厌的跳闸或灾难性的保护故障。指定工程师必须平衡应对临时瞬态（例如电机启动或变压器通电）的需求与立即中断真正故障电流的要求。在传统热断路器不可预测地降额的环境中，这一挑战更加复杂，导致系统容易过早关闭或持续热损坏。
分析和指定正确的 液压电磁断路器跳闸曲线 可提供温度稳定、高度可定制的保护配置。通过了解流体阻尼磁中断的机制，您可以精确地将断路器响应时间与负载特性相匹配。本指南详细介绍了如何评估、选择和实施特定负载特性所需的准确跳闸曲线，确保在不同的工作条件下可靠运行。
温度无关性： 与热磁断路器不同，液压磁脱扣曲线在极端温度变化下保持稳定，无需复杂的降额计算。
可定制的时间延迟： 充满液体的缓冲器的集成允许工程师指定精确的时间延迟曲线（快速、中度、长），以匹配特定的浪涌曲线，而无需增大断路器的尺寸。
必须保持与必须跳闸边界： 了解确切的容差（通常是 100%“必须保持”和 125% 或 135%“必须跳闸”阈值）对于精确的系统协调至关重要。
方向和振动灵敏度： 由于内部机构依赖于弹簧、可移动铁芯和物理流体位移、安装方向和机械冲击可以改变行程曲线。
应用特异性： 选择正确的曲线需要精确映射负载的瞬态持续时间、连续电流消耗和电路的工作频率（DC、50/60Hz 或 400Hz）。
目录
液压电磁断路器跳闸曲线的工作原理
为了准确地保护电路，断路器的响应必须完美反映负载的安全操作极限。了解曲线背后的机制是评估的第一步。断路器的物理结构直接决定了其图形性能，将磁力和流体动力学转化为可靠的电气保护。当您查看内部组件时，您会看到一个专为机械精度而不是热反应而设计的系统。
磁性线圈和流体缓冲器如何塑造曲线
该技术的核心依赖于串联的电磁线圈。当负载电流通过该线圈时，它会产生与电流大小成比例的磁通量。在正常操作条件下，该磁力不足以驱动跳闸机构。系统保持稳定，允许持续的功率流向所连接的负载。
线圈内部有一个密封的非磁性管，称为阻尼器，里面充满了特殊的硅油。弹簧加载的铁芯位于该液体内。当发生过载时，磁通量将铁芯拉向极片。通过硅油的位移有意减慢该芯的运动，从而产生反时延特性。硅油的粘度指数决定了阻尼行为和物理延迟时间。较稠的流体会产生更长的延迟，而较稀的流体则允许更快的运动。
过载期间的操作顺序遵循以下特定的机械步骤：
电流超过额定阈值，线圈中的磁通量增加。
磁力克服了固定铁芯的静止弹簧张力。
芯开始在硅油中移动，速度由流体粘度和过载幅度决定。
一旦铁芯到达极片，磁阻就会显着下降。
磁力的突然增加会驱动电枢，从而解锁断路器触点。
如果发生大规模短路故障，磁力会变得非常强大，以至于会立即克服弹簧。这会产生足够的磁通量来驱动电枢，而无需等待铁芯穿过流体，完全绕过缓冲器。这定义了瞬时跳闸阈值，提供针对灾难性故障的立即保护。

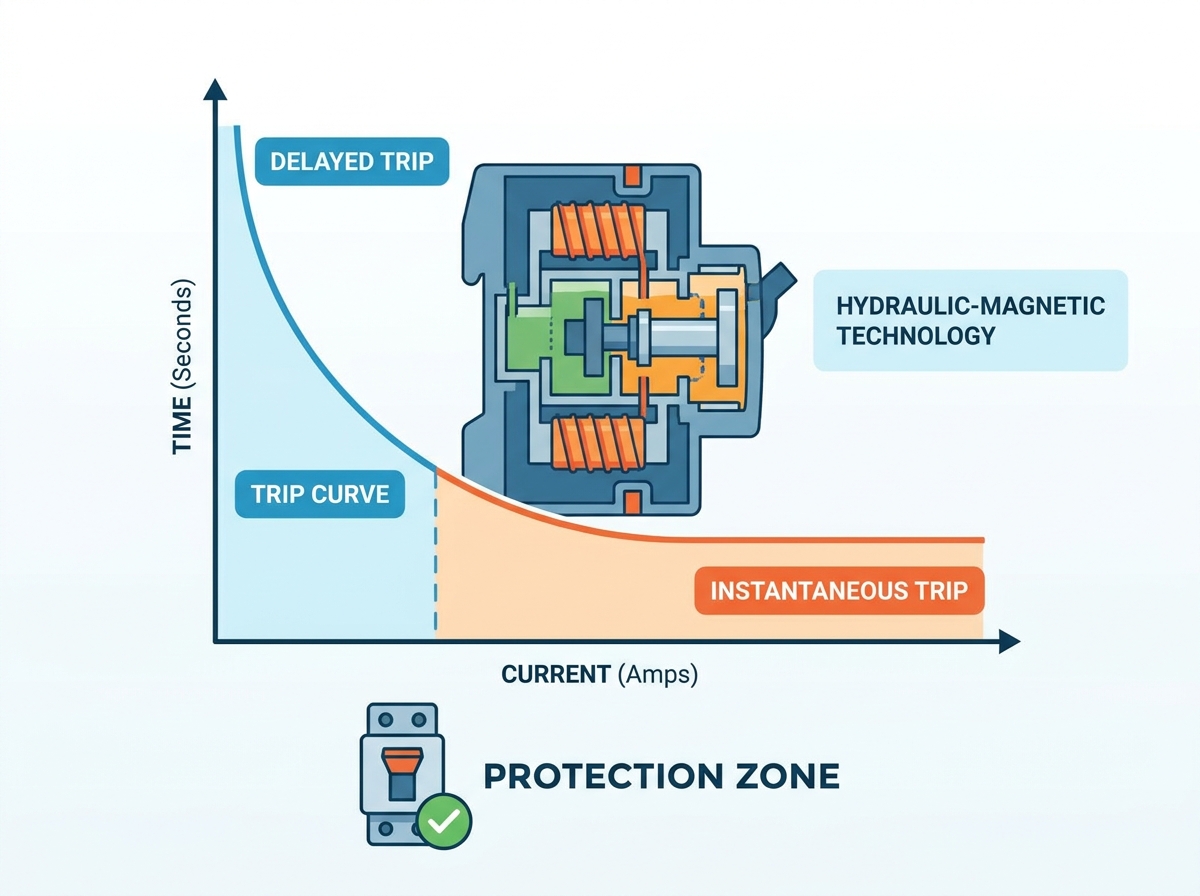

时间与电流：读取轴和公差
在分析跳闸曲线数据表时，工程师会查看映射时间与电流的对数图。您必须了解如何阅读这些图表来为您的面板指定正确的组件。
X轴代表电流，以断路器额定电流的百分比或倍数表示（例如，100%、125%、200%、1000%）。
Y 轴表示跳闸时间（以秒为单位），通常采用对数刻度，范围从 0.001 秒到 1,000 秒。
由于机械制造涉及轻微的物理变化，因此断路器不会在单一数学线上跳闸。相反，它们在公差范围内运行。该带是图表上最小和最大跳闸时间曲线之间的区域。对于任何给定的过流，正确指定的断路器将在该阴影区域内的某处跳闸。您设计系统时必须假设断路器可以在带的最快边缘跳闸或保持到最慢边缘。
两个边界定义了此操作。 “必须保持”限制通常设置为额定电流的 100%，这意味着断路器将无限期地承载其满额定负载而不会跳闸。 “必须跳闸”限值通常设置为额定电流的 125% 或 135%，是保证断路器在指定时间窗口内跳闸的阈值。在这两个限制之间运行是灰色区域，根据确切的制造公差和次要环境因素，可能会或可能不会发生跳闸。
为什么液压磁脱扣曲线在不同温度下保持稳定
比较保护技术有助于证明液压电磁断路器的规格相对于替代方案的合理性。主要区别在于内部机制如何对环境热和冷做出反应。当您为室外或无空调空间设计面板时，热管理成为一个巨大的工程难题。
热磁力断路器与液压磁力断路器
热磁断路器依赖于双金属片，双金属片会因流过它们的电流产生的热量而变形。由于它们依靠热量来运行，因此非常容易受到环境温度变化的影响。如果热断路器安装在炎热的环境中，环境热量会使双金属片预变形。这会导致跳闸曲线向左移动，这意味着断路器将提前跳闸，通常远低于其额定电流。即使负载正常运行，在炎热的夏季，您也会出现令人厌烦的跳闸。
相反，在冰冻环境中，带材需要更多电流产生的热量才能变形，从而使曲线向右移动。在真正的过载期间，断路器可能无法保护电路，因为环境寒冷会阻止双金属片在预期电流阈值下弯曲。
无论环境温度如何，液压电磁断路器都能提供精确、稳定的跳闸点。由于它们依靠磁通量而不是热膨胀，因此它们的载流能力保持恒定。代价是，与大规模生产的热力装置相比，这些精密机构通常具有更高的初始组件成本。然而，操作可靠性通常可以抵消前期费用。
特征 | 热磁断路器 | 液压电磁断路器 |
|---|---|---|
传感机制 | 双金属片（耐热） | 电磁线圈（磁通量） |
温度灵敏度 | 高（需要降额） | 无（-40°C 至 +85°C 稳定） |
高温下的滋扰绊倒风险 | 高的 | 低的 |
延时定制 | 有限的 | 通过流体粘度进行高度定制 |
在极端环境下运行
这种温度独立性对于室外电信机柜、船用机舱、太阳能逆变器和高密度工业控制面板至关重要。在这些应用中，温度从白天到晚上、从季节到季节剧烈波动。液压电磁断路器可确保在 -40°C 至 +85°C 范围内“必须保持”额定值准确地保持在额定电流的 100%，从而提供一致的保护，而无需工程师加大断路器的尺寸来补偿夏季的热量。
当您加大热断路器的尺寸以防止夏季跳闸时，本质上会损害冬季的保护水平。液压磁力技术完全消除了这种危险的妥协。
液压磁脱扣曲线的类型及其应用
制造商提供各种标准的行业跳闸曲线，使工程师能够将断路器的响应直接映射到特定的负载曲线。选择正确的延迟可防止误跳闸，同时保持严格的保护。处理不同的电力负载时，不能使用一刀切的方法。
快速跳闸曲线（瞬时/短延迟）
快速跳闸曲线几乎没有时间延迟，在感测到过流时几乎立即跳闸（通常以毫秒为单位）。它们最适合敏感电子设备、半导体保护、医疗仪器和零浪涌电流的纯电阻负载。在这些应用中，任何持续的过流都可能导致组件立即故障。缓冲器中的流体非常稀薄，或者机械连杆被设计成几乎完全绕过延迟。
中等跳闸曲线（通用）
中等曲线提供适度的延迟，允许较小的、短持续时间的瞬变通过，而不会中断电源。它们是一般照明、混合控制回路、办公设备和标准配电的标准选择，这些场合预计会有轻微浪涌，但不存在重型电机启动。该曲线模仿标准墙壁插座和基本商业配电板的一般响应。
长/延迟行程曲线
长行程曲线会导致明显的时间延迟。这样可以允许严重、持续的瞬变通过，而不会导致断路器跳闸。它们对于具有高启动电流（需要几秒钟才能达到稳态运行）的电机、螺线管、变压器和工业机械至关重要。缓冲器使用高粘度硅油，迫使铁芯缓慢移动，为设备赢得时间旋转并将其电流消耗降至正常水平。
高浪涌特定曲线
现代高效设备在启动时通常会产生大量的半周期尖峰。高浪涌曲线采用专门的惯性轮或改进的缓冲器，旨在忽略这些巨大的尖峰（有时高达额定电流的 30 倍），同时保持标准过载曲线以实现持续保护。这些最适合高效交流电机、开关电源和大电容负载。机械阻尼器吸收磁钉的初始动能，而不移动跳闸闩锁。
交叉引用：映射到标准分类
对于过渡旧系统规范的工程师来说，将液压磁延迟曲线映射到传统的 IEC 热磁曲线名称会很有帮助。这确保了升级旧面板时的连续性。
水力-磁力曲线 | 典型 IEC 等效标准 | 主要应用 |
|---|---|---|
快速延迟 | B型/Z型 | 敏感电子器件、电阻负载 |
中等延迟 | C型 | 总配电、照明、小型电机 |
长时间延迟 | D型/K型 | 变压器、重型工业电机 |
高浪涌（惯性） | 专业电机保护 | 开关电源、高效交流电机 |
如何为您的负载选择正确的跳闸曲线
选择精确的曲线需要基于经验载荷数据的工程框架。猜测浪涌曲线通常会导致操作失败。您必须测量负载下电路的实际物理行为。
分析浪涌电流持续时间和幅度
为了准确地保护电路，您必须使用示波器捕获并绘制负载的瞬态曲线。这涉及测量峰值幅度、浪涌衰减包络线和稳态持续时间。
将电流探头连接到示波器并将其夹在主负载导体周围。
触发示波器捕捉设备启动的准确时刻。
记录峰值电流尖峰并测量电流稳定到其连续额定值所需的时间。
将这些数据点直接绘制到制造商的跳闸曲线数据表上。
捕获该数据后，将负载曲线覆盖到断路器的数据表图表上。确保浪涌电流曲线恰好位于公差带的最小跳闸边界以下。如果负载曲线进入阴影公差区域，则可能会出现令人讨厌的跳闸，并且您必须选择具有较长延迟的曲线或惯性阻尼器。
上下游保护协调
选择性协调可确保故障由最近的下游断路器在本地隔离，从而避免整个设施发生级联停电。您必须确保所选跳闸曲线与主断路器和下游熔断器协调。分析单个协调研究图上多个跳闸曲线的交点，以确保一次和二次保护装置之间不存在重叠容差。下游断路器必须在上游断路器开始解锁之前清除故障。
频率和电流类型依赖性
内部线圈产生的磁通量根据电源的不同而表现不同。如果应用于直流电路，由于磁通量特性和电感不同，针对 60Hz 校准的断路器将具有不同的跳闸曲线。为了正确指定，有必要评估曲线如何根据 DC、AC 50/60Hz 或 AC 400Hz 变化。虽然一些制造商提供双频校准曲线，但它们通常具有更宽的公差带，从而降低了保护的精度。
常见的跳闸曲线选择错误以及如何避免这些错误
物理和环境现实可能会损害预期的保护效果。及早识别这些风险可以防止现场故障和昂贵的重新设计。
安装方向对重力的影响
内部铁芯的运动受重力影响。在校准垂直安装后水平安装断路器可能会改变跳闸曲线，通常会使跳闸加速或延迟 10% 至 20%。磁芯的重量要么对抗磁力，要么辅助磁力，具体取决于方向。在采购过程中始终指定安装平面或应用制造商的方向降额系数来调整您的计算。
振动和机械冲击影响
高振动环境，例如移动设备、船舶或铁路系统，可能会导致缓冲器或电枢内的机械位移。这会导致沿曲线过早跳闸。即使磁通量低于跳闸阈值，物理震动也会使闩锁机构弹开。选择具有抗振阻尼系统的断路器或指定旨在对抗主要冲击矢量的安装位置。
极冷时流体粘度的变化
虽然最终跳闸点保持温度稳定，但极冷会增加缓冲器中硅油的粘度。在 -40°C 时，较稠的液体会延长过载期间的时间延迟。断路器仍会在正确的电流水平下跳闸，但需要稍长的时间。查看制造商针对北极或高海拔环境应用的低温延时方差数据，以确保延长的延时不会损坏下游接线。
指定错误的浪涌容限
对现代高效开关电源使用标准长延迟曲线通常会因亚毫秒电容浪涌而导致启动时出现令人讨厌的跳闸。为现代电容负载指定具有专用瞬态抑制机制的断路器，而不是依赖标准延迟曲线。惯性轮机构以物理方式阻止电枢在微秒尖峰期间移动，从而提供卓越的保护，而无需针对正常过载进行大量时间延迟。
结论
选择正确的液压电磁断路器脱扣曲线需要的不仅仅是将断路器的额定电流与连续负载相匹配。工程师必须评估启动浪涌幅度、瞬态持续时间、工作频率、选择性协调、安装方向、振动和环境条件，以确保断路器能够承受正常的临时浪涌，同时对真正的过载和短路故障做出快速响应。
收集设备启动瞬态的示波器数据，以绘制浪涌电流的精确峰值幅度和衰减包络线。
将捕获的负载曲线与制造商数据表叠加，以选择适当的快速、中速、长速或惯性延迟曲线。
在采购过程中指定准确的安装方向，以防止重力引起的曲线移动改变行程时间。
请求样品破碎机在预期环境条件和振动曲线下进行物理验证测试。
凭借在电气保护元件开发和制造方面的丰富经验， CHINEHOW 为工业设备、电信、船舶系统、可再生能源、交通和其他要求苛刻的应用提供液压电磁断路器和定制保护解决方案。在工程专业知识、精密制造、质量控制和以应用为中心的定制的支持下，CHINEHOW 帮助客户选择合适的电流额定值、跳闸曲线、安装配置和电气规格，以实现可靠的电路保护。
在选择液压电磁断路器之前，请与制造商确认实际负载情况和工作环境，而不要仅依赖标称额定电流。
常问问题
问：什么是液压电磁断路器脱扣曲线？
答：它是一个图形表示，显示断路器在其额定电流的不同倍数下跳闸所需的时间。该时序由内部磁性线圈和充满液体的缓冲器之间的相互作用决定，提供精确、温度稳定的过流保护。
问：安装方向如何影响液压电磁断路器？
答：重力作用在内部可动铁芯上。如果校准为垂直安装的断路器水平安装，重力会改变磁芯通过流体的阻力，这会使延时曲线移动 10% 到 20%，导致过早或延迟跳闸。
问：为什么选择液压磁力断路器而不是热磁力断路器？
答：液压电磁断路器不依赖热量来操作，这意味着它们的跳闸阈值在极端环境温度变化下保持完全稳定。热断路器会在炎热环境中降低额定值并提前跳闸，或在冰冻条件下延迟跳闸。
问： 必须持有限额和必须跳闸限额之间有什么区别？
答：必须保持的限制是断路器在不跳闸的情况下连续承载的最大电流（通常是额定值的 100%）。必须跳闸限制（通常为 125% 或 135%）是保证断路器在指定时间范围内断开电路的确切阈值。
问：我可以在直流电路上使用交流液压电磁断路器吗？
答：一般来说不会。交流电流和直流电流之间线圈产生的磁通量不同。在直流电路上使用交流校准断路器会改变磁力，改变跳闸曲线，并可能损害断路器熄灭直流电弧的能力。
