令人讨厌的跳闸和灾难性设备故障通常源于不正确指定的电路保护。标准热断路器依赖于受热时会变形的双金属片，从而在环境温度波动的环境中产生严重的限制。高温会导致过早跳闸，而极冷会延迟跳闸响应，导致机械脆弱。工程师面临着一个持续的挑战，即匹配精确的负载曲线，特别是高浪涌电流，同时又不使断路器尺寸过大并影响安全性。
液压电磁断路器提供温度稳定的解决方案。它们使用电磁线圈和充满液体的缓冲器进行操作，仅根据通过电路的实际电流来跳闸。这种机制消除了热降额的需要。成功的集成需要对跳闸曲线、电气额定值、机械约束和电路配置进行严格评估。掌握正确的 液压电磁断路器选择 可以让工程师立即隔离故障，同时忽略无害的启动瞬变。
温度无关性：液压电磁断路器仅根据电流跳闸，消除了极端环境中与热断路器相关的降额要求。
跳闸曲线精度：选择正确的延时曲线对于在不牺牲短路保护的情况下适应浪涌电流（例如电机、变压器）至关重要。
特定应用的额定值：交流和直流电压额定值、频率兼容性和中断能力必须严格匹配设备的运行环境。
多功能内部配置：辅助开关、分流跳闸和双线圈设计等高级配置可无缝集成到自动控制回路和 PLC 中。
目录
为什么设备需要液压电磁断路器
电路保护的成功标准
可靠的设备保护需要零误跳闸和立即故障隔离。断路器必须在不同的操作环境中提供一致的性能，无论是安装在寒冷的室外电信机柜中还是闷热的工厂车间控制面板中。当环境温度波动时，标准热设备无法通过此测试，迫使工程师加大断路器的尺寸，以防止夏季误跳闸，从而导致设备在冬季得不到保护。液压磁力技术通过将跳闸机构与环境热量完全分离来解决这个问题。
温度变量
液压电磁断路器采用电磁线圈、弹簧偏置铁芯和充满硅油的阻尼管。负载电流产生的磁场抵抗弹簧张力拉动铁芯。由于这依赖于电磁力而不是热膨胀，因此无论环境温度如何，断路器都能保持 100% 的额定电流。它在 -40°C 至 +85°C 范围内始终保持稳定的性能。双金属替代品需要复杂的热降额曲线以防止热外壳中的误跳闸，从而使设计过程复杂化并引入不可接受的性能变量。
处理高浪涌电流

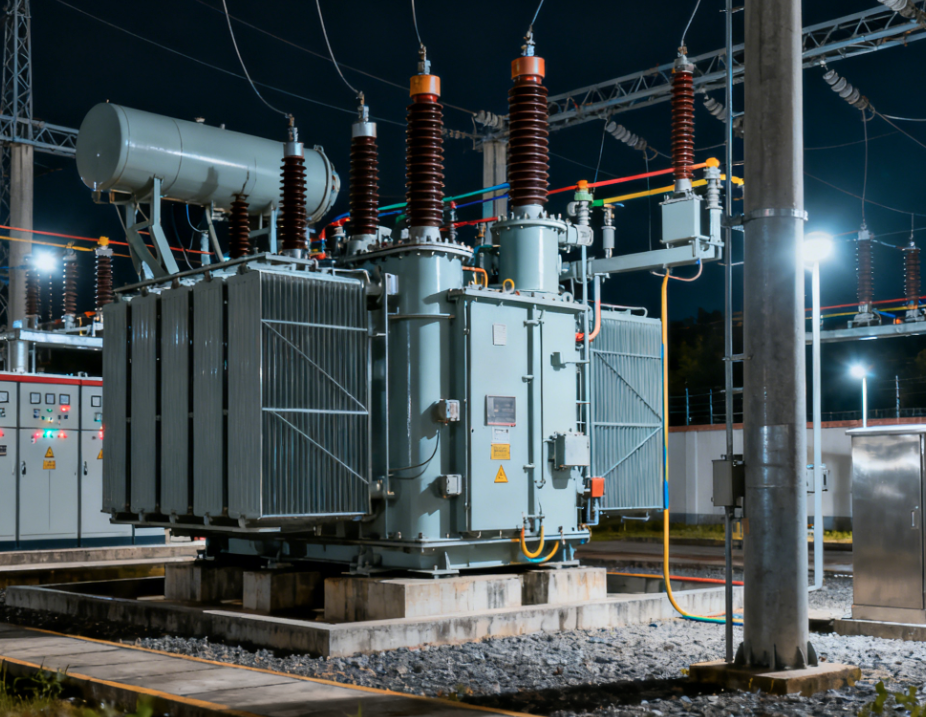

许多工业负载，例如感应电机、大型变压器和高电容电源，在启动过程中会产生大量电流尖峰。缓冲器内的硅油粘度提供了受控的时间延迟。当无害的浪涌电流撞击线圈时，磁场会拉动磁芯，但流体会减慢其运动速度。这种延迟允许设备启动而不会触发错误跳闸。如果过电流持续超出正常启动窗口，磁芯最终会靠在极片上，使磁通量最大化并打开触点以清除故障。
流体粘度力学
虽然最终触发点不受温度影响，但环境条件确实会影响硅油粘度。极冷会使液体变稠，稍微减慢瞬态事件期间的时间延迟。极高的热量会使液体变稀，从而加速延迟。然而，这种粘度变化永远不会改变最终的磁跳闸阈值。断路器将始终在其额定连续电流限制下跳闸，提供绝对保护，而无需旧技术所需的危险热降额。

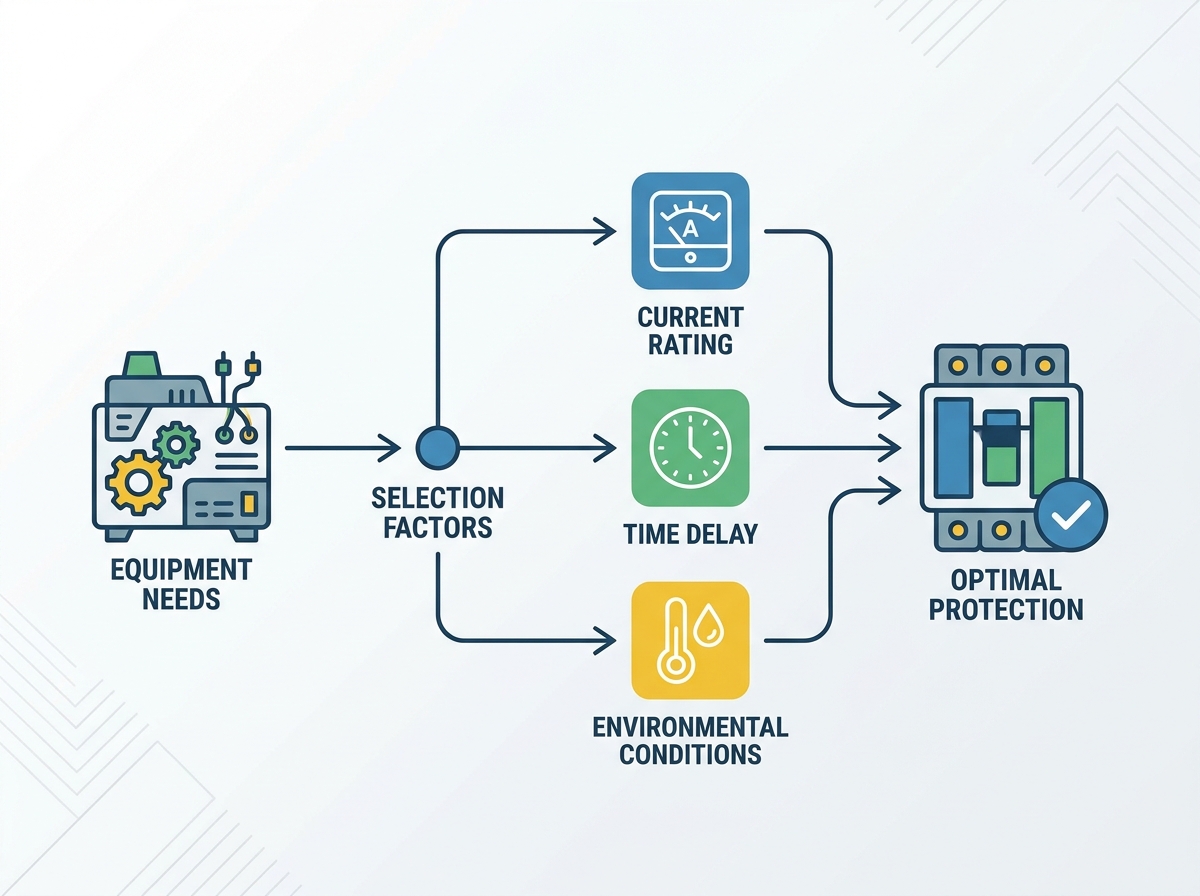

如何选择液压电磁断路器
1. 电流、电压和频率额定值
计算连续载荷是规范过程的第一步。液压电磁断路器连续承载 100% 的额定电流。您无需应用高温外壳中热断路器常用的标准 80% 降额规则。将连续额定电流直接与最大正常工作负载相匹配，以确保严密的保护。
电压规格规定了打破电弧的物理要求。交流电弧每秒自然地穿过零伏 100 或 120 次（取决于频率），使其相对容易熄灭。然而，直流电弧保持恒定电压，需要专门的磁吹来拉伸、冷却和熄灭电弧等离子体。在直流电路中误用交流额定断路器会产生严重的火灾风险，因为触点可能会被焊断，或者电弧可能会跳到外壳。始终指定准确的电压类型和幅度。
频率兼容性改变传感线圈内磁通量的产生。针对 50/60 Hz 标准市电校准的断路器在 400 Hz 时表现不同。使用 400 Hz 的航空航天和军事系统需要特定的线圈校准，以防止阻抗改变和过早跳闸。纯直流系统还需要专门的校准，因为缺乏交流电会完全改变磁动力学。
2. 内部电路配置
断路器的内部接线决定了其在更广泛的控制系统中的功能。选择正确的配置可以将简单的保护装置转变为主动控制组件。
串联跳闸： 标准配置将传感线圈和触点与负载串联。当通过主触点的电流超过额定值时，断路器跳闸。
分励脱扣： 辅助线圈由外部电压源供电。这允许通过 PLC 或紧急停止按钮进行远程跳闸，这对于紧急关闭电路和安全联锁回路至关重要。
继电器跳闸： 这将传感线圈和接触电路完全分开。低压控制信号可以安全地监控和隔离高压电源线，从而在控制电路和电源电路之间提供电流隔离。
双额定值： 同轴线圈允许单个断路器保护在两种不同电流水平下运行的电路，对于在 120V 和 240V 输入之间切换的设备非常有用。
仅开关： 非自动配置提供手动隔离，其中上游设备处理过流保护，纯粹充当强大的断路开关。
3. 跳闸曲线和延时
选择正确的跳闸曲线可防止误跳闸，同时保持严密的保护。该曲线定义了断路器在特定过流水平下跳闸之前等待的时间。
跳闸曲线类型 | 特征 | 理想的应用 |
|---|---|---|
瞬时（无延迟） | 超过额定电流立即跳闸。零故意延误。 | 半导体保护、敏感医疗仪器、快速反应电源。 |
短延迟 | 可容忍轻微、短时的瞬变。 | 电阻加热元件、基本接线保护、照明电路。 |
中等延迟 | 标准通用曲线。平衡保护和瞬态耐受性。 | 混合电感/电阻负载、通用电子设备、办公机器。 |
长时间延迟 | 忽略长时间持续的浪涌电流。 | 高惯量电机启动、大型变压器、重型工业机械。 |
专门的高浪涌曲线忽略了达到额定电流 25 至 30 倍的高幅度、半周期尖峰。这些对于高电感负载是强制性的，因为在初始磁场扩展期间，标准长延迟曲线仍然会跳闸。
4. 分断能力 (AIC) 和短路额定值
安培数中断能力 (AIC) 定义了断路器在不损坏自身或焊接其触点的情况下可以安全清除的最大故障电流。 AIC 额定值必须超过设备安装点的最大可用故障电流。工程师必须在全额定系统（断路器独立清除全部故障）和串联额定系统（断路器在限制允许通过电流的协调主保护装置的下游运行）之间做出选择。
需要考虑的机械和安装因素
1. 杆配置和执行器样式
多极断路器需要内部共跳闸机制。如果一极因故障跳闸，则所有极必须同时跳闸。这种同步可以防止三相设备中的单相，单相会导致剩余相消耗过多电流，从而迅速损坏电机。执行器的选择会影响人体工程学和安全性。开关提供标准操作和清晰的视觉状态。扁平摇杆可防止在人流量大的区域或紧密的外壳中意外启动。一键重置按钮为空间有限的前面板设计提供了简洁的美感。
2. 用于自动化集成的辅助和报警触点
现代设备依赖于持续的数据反馈。辅助开关采用SPDT触点来反映主触点位置。它们将打开或关闭状态数据反馈给 PLC、微控制器或 SCADA 系统，使控制系统了解电源是否可用。报警触点的操作方式不同。它们仅在断路器因电气故障跳闸时才会启动。他们忽略手动切换。这提供了有针对性的诊断，告诉维护团队机器停止的确切原因，而不是让他们猜测操作员是否只是简单地按下了开关。
3. 安装选项和面板占用空间
空间限制决定了安装方式。前面板安装适合操作员需要立即访问的面向用户的控制。卡接式设计通过消除安装硬件来加速装配线生产。 DIN 导轨安装在工业控制面板中占主导地位，可以与接触器和继电器一起快速安装。 PCB 尾部安装将保护直接集成到紧凑型电子设备的电路板上。选择标准物理足迹可确保二次采购能力和供应链弹性。
4. 端接类型和抗振性
连接可靠性取决于端接类型。螺钉端子可承受高电流和机械应力，为粗规格电线提供安全连接。快速连接铲形端子可加快低电流应用的制造组装速度。 PCB 引脚允许直接焊接电路板。对于移动设备、国防和重型运输来说，抗振能力至关重要。机械设计细节必须保护内部电枢免受外部冲击引起的误跳闸。正确 选择液压电磁断路器 需要将端子类型和内部抗冲击能力与安装环境的预期振动曲线相匹配。
液压电磁断路器标准和认证
监管合规性决定了市场准入和安全验证。设备设计人员在为北美市场指定组件时必须了解 UL 489 和 UL 1077 标准之间的严格区别。
UL 489 分支电路保护： 这些断路器可以充当电路的主要过流保护装置。它们经过严格的耐短路测试，可用于保护线路和设备直接免受主电源的影响。
UL 1077 补充保护： 这些设备在设备内提供局部保护，但需要 UL 489 设备上游。它们非常适合保护风扇或控制板等特定内部组件，但不能用作主要断开装置。
全球出口需要国际认证。根据目标区域查找 IEC 60934、CSA、VDE 和 CCC 标志。恶劣的环境需要特定的物理保护。 IP65、IP66 或 IP67 防护等级利用硅胶套或密封外壳来阻止灰尘和水的进入。海洋和军事应用需要进行 MIL-STD-202 测试，以实现高抗冲击、抗振动和抗盐雾性能。船用发动机舱还需要 UL 1500 点火保护，以防止在故障清除事件期间爆炸性气体点燃。
常见断路器选型错误及解决办法
错误判断浪涌电流持续时间会导致立即启动跳闸。为高惯量电机选择中等延迟是一个常见错误，会导致令人沮丧的现场故障。在最终确定选择之前捕获启动瞬态的示波器数据。将曲线与精确的瞬态曲线相匹配，确保断路器的延迟包络完全覆盖浪涌尖峰。
忽略方向敏感性会改变跳变点。重力影响内部铁芯和流体缓冲器。向制造商指定安装平面（垂直或水平）。这确保了工厂校准考虑了重力。或者，为操作过程中方向发生变化的移动应用选择重力补偿机制。
过度指定分断能力会大大增加元件尺寸。要求不必要的高 AIC 额定值会浪费面板空间并限制您的安装选项。针对特定设备安装环境进行准确的短路电流计算，以确定实际所需的 AIC，同时考虑变压器阻抗和电线长度。
忽视磁路中的频率降额会导致过早跳闸。在 400Hz 电源线上操作校准为 60Hz 的断路器会改变传感线圈的磁阻抗。始终根据目标电源验证所选断路器的频率兼容性额定值，以确保磁通量在电枢上产生正确的拉力。
结论
精确的液压电磁断路器选择对于在波动温度、高启动电流、振动或苛刻电气条件下运行的设备至关重要。与热断路器不同，液压磁性技术提供稳定的电流感应，无需热降额，帮助工程师防止误跳闸，同时保持可靠的过载和短路保护。
入围过程应遵循明确的顺序。首先，确定准确的电压、连续电流和工作频率。其次，测量启动浪涌电流并选择合适的瞬时、短、中、长延时或专门的高浪涌跳闸曲线。第三，定义所需的内部配置，包括串联跳闸、并联跳闸、继电器跳闸、辅助触点或报警触点。第四，确认杆配置、安装方法、端子类型、抗振性和面板空间限制。最后，验证所需的中断能力以及是否符合 UL 489、UL 1077、IEC 60934、CSA、VDE、CCC 或其他适用标准。
下载制造商数据表，将特定时滞曲线图与您的负载曲线进行比较。
请求实物样品在实际启动条件下进行原型测试。
计算安装点的最大可用故障电流，以确定所需的 AIC 额定值。
如果标准选项无法清除您的特定浪涌瞬变，请咨询应用工程师来开发自定义跳闸曲线。
凭借在电路保护开发和电气元件制造方面的强大背景， CHINEHOW 为工业设备、电信、交通、可再生能源、船舶系统和其他要求苛刻的应用提供液压电磁断路器、热断路器、开关和定制保护元件。在工程专业知识、精密生产、以应用为中心的定制和严格的质量控制的支持下，CHINEHOW 帮助设备制造商将电流额定值、跳闸曲线、电路配置和机械设计与特定的操作要求相匹配。
在选择液压电磁断路器之前，请验证实际负载情况、可用故障电流、安装方向、操作频率和认证要求，而不是仅依赖标称额定电流。
常问问题
问：液压电磁断路器相对于热断路器的主要优点是什么？
答：主要优点是不受温度影响。液压电磁断路器仅根据电流产生的磁场来跳闸。它们不需要在炎热环境中进行热降额并保持精确的跳变点。它们还提供高度可定制的跳闸曲线以及跳闸后立即快速复位的功能。
问：环境温度会影响液压电磁断路器吗？
答：环境温度不会影响连续额定电流或最终跳变点。然而，极冷会使内部硅液变稠，稍微减慢时间延迟。极端的热量会使液体变稀，从而略微加速延迟。断路器仍将承载 100% 的额定电流。
问：我可以在直流电路中使用交流额定液压电磁断路器吗？
答：不会。交流电弧自然会穿过零伏，因此更容易熄灭。直流电弧保持恒定电压，需要特定的磁吹来拉伸和断开电弧。在直流电路中使用交流断路器会产生严重的火灾和安全风险。始终使用直流专用或双额定断路器。
问：设备断路器的 UL 489 和 UL 1077 有什么区别？
答：UL 489 涵盖分支电路保护。这些断路器可用作电路的主要过流保护。 UL 1077 涵盖补充保护。这些设备在特定设备内提供局部保护，但需要完全额定的 UL 489 设备上游。
问：为什么安装方向对于液压电磁断路器很重要？
答：内部机构依赖于充满液体的缓冲器内的动铁芯。重力影响该核心的静止位置和运动阻力。将安装方向从垂直更改为水平可以改变精确的跳闸曲线。制造商针对特定安装平面校准断路器。
问：断路器中的辅助开关和报警触点有何不同？
答：辅助开关反映主触点状态。它们发出断路器是否打开或关闭的信号，无论其打开的原因如何。仅当断路器因电气故障而跳闸时，警报触点才会启动。它们忽略手动切换，提供特定的故障诊断。
问：如何为电机负载选择正确的跳闸曲线？
答：电机负载在启动时会产生大量浪涌电流。您必须选择长延迟曲线或专门的高浪涌电机启动曲线。这些曲线使用高粘性流体来减慢内部核心的速度，使断路器能够忽略初始的半周期尖峰，同时保持严格的过载保护。
