在极端、波动或高密度的电力环境中指定错误的断路器会带来严重的操作风险，从连续的令人讨厌的跳闸到灾难性的设备故障。工程师通常会在单一断路器类型上进行标准化，而不分析环境温度曲线、安装配置和振动曲线。这种监督不可避免地会导致规格过高，从而浪费宝贵的项目预算；或者规格不足，导致计划外停机、加速组件退化和严重的安全隐患。
为了使保护机制与特定的环境、物理和操作成功标准保持一致，电气设计人员必须评估驱动这些设备的基础技术。了解比较的技术必要性 液压电磁断路器与热磁断路器 可确保面板在预期现场条件下可靠运行，从而消除电气保护策略中的猜测。
温度敏感性：热磁断路器依靠热量脱扣，需要精确的温度降额；液压电磁断路器很大程度上不受环境温度波动的影响。
内部功率损耗：热磁断路器通过双金属电阻产生持续热量，增加面板热负荷，而液压磁断路器的内部功耗显着降低。
振动和方向：液压电磁断路器由于其内部移动芯而对重力和安装方向敏感，而热磁断路器非常容易受到机械冲击和振动引起的滋扰跳闸的影响。
复位能力：液压电磁断路器可以在跳闸后立即复位，而热磁断路器则需要双金属片的冷却时间。
成本与性能：热磁断路器在稳定的通用环境中具有很高的成本效益，而液压磁断路器则具有高可靠性、零降额和极端条件下的精确性，因此具有较高的前期溢价。
目录

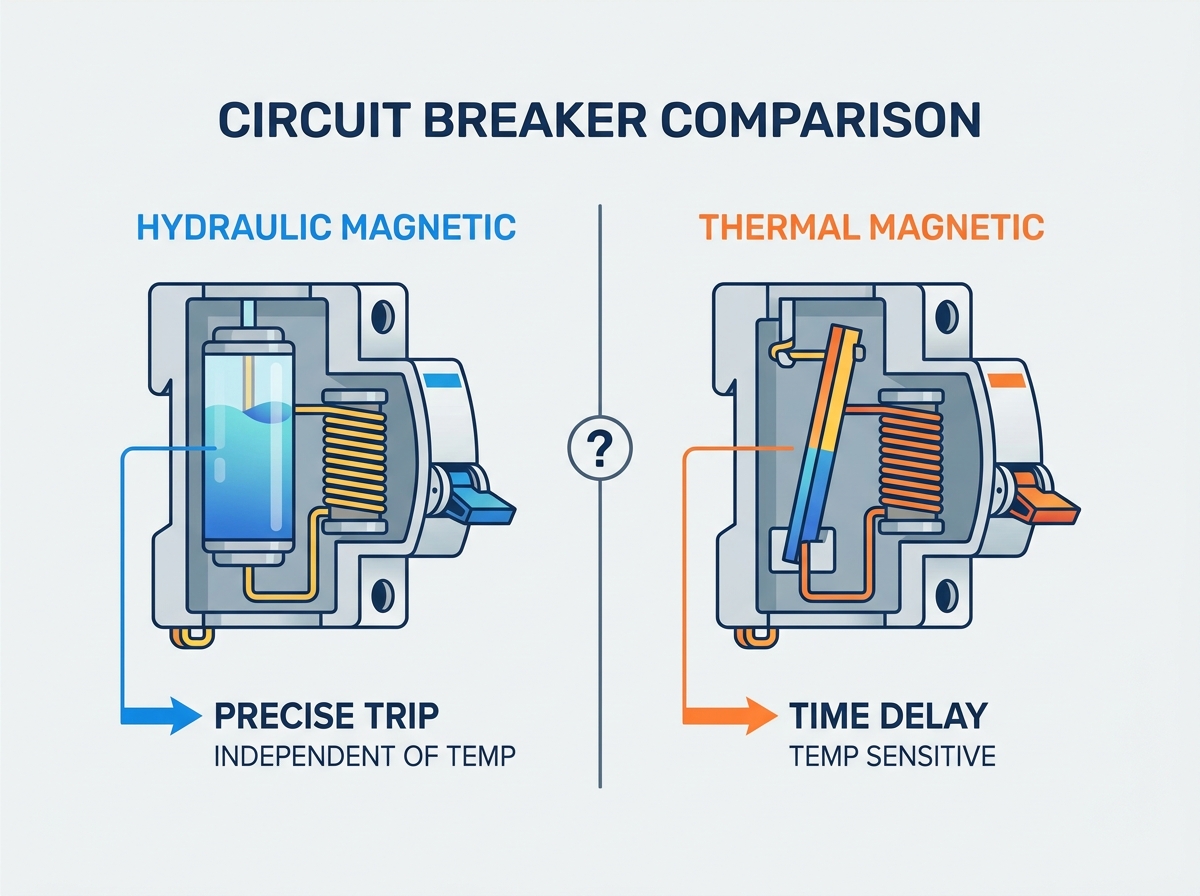

液压电磁断路器和热电磁断路器的工作原理
热磁断路器的工作原理
热磁断路器采用双机构设计来防止两种不同类型的电气故障。对于持续过载，它们依赖于热组件。对于瞬时短路，他们部署电磁体或螺线管。这种组合为标准电路提供了基线安全网，但操作物理学规定了工程师在面板布局期间必须考虑的特定环境限制。
热保护依赖于双金属片的物理特性。该组件由两种不同的金属层压在一起组成，每种金属具有不同的热膨胀系数。当电流流过金属带时，它会产生热量。在长时间的过流事件中，热量导致两种金属以不同的速率膨胀。这种不均匀的膨胀迫使带材弯曲。一旦偏转达到特定的物理阈值，它就会解锁内部接触机构，断开电路并停止电流流动。
这种设计产生了固有的热依赖性。双金属片无法区分实际电流产生的热量和从周围环境空气吸收的热量。累积热量是最终的行程驱动因素。如果电气面板内的环境温度由于外部天气或邻近设备而显着升高，双金属片就会预热。这样就需要更少的电流来达到其弯曲阈值，从而导致断路器在低于其额定电流的情况下跳闸。
双金属片将连续的内阻引入电路中。该电阻会导致持续的功率耗散，通常称为功率损耗。在装有多个断路器的密封电气外壳中，这种固有的功率损耗对整体热量产生有很大影响，迫使设计人员在面板设计和可能扩大冷却系统期间考虑额外的热负荷。
液压电磁断路器的工作原理
液压电磁断路器以完全不同的物理原理工作，利用基于螺线管的磁芯和缓冲器设计。该结构由缠绕在密封非磁性圆柱体上的铜线圈组成。该气缸内部装有一个浸入阻尼硅油中的弹簧铁芯，充当缓冲器。这种机械布置将跳闸功能与环境热条件隔离。
中等过载的延时机制依赖于磁感应和流体动力学。当发生过载时，流经线圈的电流增加，产生更强的磁场。该磁场通过粘性硅油将铁芯拉向极片。流体的粘度决定了核心的传输时间，从而产生高精度的物理时间延迟。这种有意的延迟使断路器能够承受无害的临时浪涌电流，而不会出现令人讨厌的跳闸。
对于高电平短路期间的瞬时磁跳闸，该机构完全绕过流体延迟。巨大的电流尖峰会产生强烈的磁场，无论铁芯在缓冲器内的位置如何，它都会拉动电枢并立即解锁触点。这可以立即清除危险的短路故障，以保护下游接线和敏感组件。
由于电流流经高效铜线圈而不是电阻双金属片，因此液压电磁断路器具有最小的内阻。与双金属元件相比，这种结构产生的内部热量可以忽略不计，大大减少了断路器在外壳内的热足迹，并允许在 DIN 导轨上更紧密地封装组件。
液压电磁断路器与热磁断路器：主要区别
环境温度敏感性和降额计算
这些技术之间最显着的差异在于它们的温度分布对比。无论周围空气温度如何，液压电磁断路器都能保持稳定、平坦的额定电流。相比之下，热磁断路器表现出高度可变的、与温度相关的跳闸曲线。随着环境变热，断路器跳闸速度更快且电流更低；当天气变冷时，它所容纳的电流会超过额定电流，从而可能导致过载持续存在。
在偏离标准校准基线的环境中设计带有热磁断路器的面板需要复杂的工程计算和温度降额机制。工程师必须查阅降额表来调整断路器的有效额定值。例如，在炎热环境中运行的 20A 热断路器可能有效地充当 15A 断路器。未能执行这些计算会直接导致在夏季高峰期或炎热的工业设施中出现令人讨厌的跳闸。
这种敏感性常常会引发失控的封闭效应。当工程师在密封面板内安装紧密排列的发热热磁断路器时，断路器会相互加热。这种复合加热循环人为地降低了阵列中每个断路器的跳闸点。为了弥补这一缺陷，设计人员被迫加大断路器的尺寸、增加面板尺寸或安装主动柜冷却系统，从而增加了复杂性和维护点。
液压磁温度抗扰度简化了面板设计。液压电磁断路器的跳闸点在广泛的温度范围内保持在其额定电流的 100%，而无需降额。由于磁场强度不受环境热量的影响，工程师可以指定负载所需的准确断路器额定值，而无需应用降额公式或担心相邻断路器发热。
特征 | 热磁断路器 | 液压电磁断路器 |
|---|---|---|
温度灵敏度 | 高（需要降额） | 无（在温度范围内 100% 额定） |
内部功率损失 | 更高（双金属电阻） | 较低（铜线圈效率） |
复位时间 | 延迟（需要冷却） | 即时 |
抗振性 | 较低（易受机械冲击） | 更高（稳定的闭锁机构） |
方向灵敏度 | 没有任何 | 高（重力影响核心运动） |
功耗和内部功率损耗
能效比较揭示了水力设计的明显优势。由于双金属片的持续加热，热磁断路器在正常运行期间消耗更多的电力。虽然每个断路器的功率损耗可能看起来很小，但包含数十个断路器的配电盘中的累积效应变得巨大且可测量。
这直接影响外壳的热管理。指定低功率损耗液压电磁断路器可显着降低控制柜内的冷却要求。通过消除双金属片的内部热源，工程师通常可以降级或完全拆除机柜风扇和空调装置。主动冷却组件的减少提高了整个控制系统的整体可靠性。
时间-电流特性曲线和浪涌电流处理
保护策略需要将断路器的跳闸曲线与负载的行为相匹配。热磁断路器通常提供标准化跳闸曲线。这些刚性系列提供的灵活性有限，迫使工程师将其负载曲线安装到预定义的盒子中，这对于专用工业设备来说可能会出现问题。
液压磁力系统提供高度定制的行程曲线。制造商可以改变硅油的粘度和弹簧张力来创建定制的延迟曲线，包括瞬时、超短、中和长延迟。这使得断路器能够与特定应用精确匹配，确保提供保护而不会出现误跳闸。
浪涌电流容限是重工业应用中的一个主要因素。在感性负载启动、变压器磁化和电容电源充电期间，频繁出现高幅度、短持续时间的瞬态电流。精确调节的液压电磁断路器通过利用特定的流体粘度轻松处理这些瞬变，该粘度可防止铁芯移动得足够快而在短暂的涌流阶段跳闸。
机械振动、冲击和安装方向灵敏度
环境压力因素不仅仅限于温度。在比较抗振性和抗冲击性时，热磁锁可能具有机械敏感性。重型机械振动、铁路运输或地震活动可能会导致固定双金属片的精密闭锁机构过早释放，从而导致机械故障跳闸并停止生产。
液压电磁断路器在安装位置和重力效应方面引入了其自身的物理限制。由于它们依赖于悬浮在流体中的弹簧加载的移动核心，因此重力在核心的运动阻力中发挥着作用。水平或倒置安装这些断路器会改变施加在铁芯上的重力，从而稍微改变跳闸曲线。
为了缓解这种情况，工程师必须应用方向校正因子。如果液压电磁断路器安装在标准垂直位置以外的任何方向，则必须使用制造商指定的校正系数以确保跳闸计时保持准确。一些制造商提供特殊平衡的电枢来抵消这种影响，但这仍然是设计考虑因素。
重置时间和操作停机时间
发生故障后，恢复速度决定了系统可用性。热磁断路器会造成热冷却延迟。双金属片弯曲并使断路器跳闸后，它会保持物理变形，直到冷却并收缩回原来的形状。尝试在此冷却期结束之前强制断路器闭合将导致断路器立即再次跳闸。
液压电磁断路器提供立即复位功能。由于其操作依赖于机械运动和磁场而不是残留热量，因此断路器可以在故障条件清除后立即复位。这种立即运行恢复在连续过程制造和应急电源应用中非常有价值，因为每一秒的停机都会造成金钱损失。
成本、外形尺寸和寿命的权衡
前期与运营成本分析凸显了这些设备不同的市场地位。热磁断路器受益于巨大的规模经济，从而降低了初始单位成本。它们是为通用应用而批量生产的。液压磁性装置是精心设计的小批量设备，价格昂贵。
占地面积和面板密度通常会抵消初始单位成本。细长型液压电磁断路器可实现每个 DIN 轨脚更高的电路密度。由于它们不会产生大量热量，因此不需要热磁断路器之间通常规定的通风间隙。这使得工程师能够使用更小、更紧凑的外壳，从而节省钣金和墙壁空间。
就长期使用寿命而言，随着时间的推移，重复的跳闸循环会降低双金属片的校准性能。持续的加热、弯曲和冷却会导致金属疲劳，最终改变跳变点。液压磁芯安装在密封气缸中，可在数千次操作中提供稳定、可重复的校准，而不会降低性能。
为您的应用选择合适的断路器
何时指定热磁断路器
热磁断路器仍然是理想环境状况的标准选择。它们在环境温度全年保持相对稳定和可预测的气候控制工业设施、住宅负荷中心、标准商业建筑配电板和标准 HVAC 设备方面表现出色。
它们完全符合优先考虑低前期材料成本的负载和预算标准。具有标准电阻负载或低浪涌电感负载且不存在动态温度波动的应用最适合采用经济高效的热磁设计。
何时指定液压电磁断路器
对于恶劣和高温环境，液压电磁断路器是必需的。室外电信机柜、船用机舱、太阳能光伏汇流器、油气田装置和铁路机车车辆会经历极端的温度波动，这会导致热断路器出现危险的不准确情况，并且容易发生误动作。
它们对于关键任务应用程序同样重要。高密度数据中心、军用移动电源装置、紧急医疗系统和远程工业自动化面板需要绝对的正常运行时间。在这些情况下，零降额特性和立即重置功能证明了溢价投资的合理性。
高动态负载曲线需要液压磁技术。大型工业电机、重型压缩机和高频变压器需要特定的定制延时曲线，以承受大量高浪涌启动阶段而不跳闸，同时在稳态运行期间仍保持严密的保护。
常见的安装挑战和最佳实践
管理极端温度下的流体粘度
液压电磁断路器虽然不受热降额影响，但仍面临极冷的流体变量。在零度以下的环境中，通常低于 -40°C，缓冲器内的硅油粘度会增加。这种增厚会减慢铁芯的运动，从而会无意中延长中度过载期间的跳闸时间。
主要缓解策略涉及指定低粘度或北极级流体阻尼变化。制造商提供专为极地部署设计的专用液体填充物，确保即使在深度冰冻条件下，延时曲线也保持准确。
补偿狭小空间中的安装限制
紧凑型控制柜通常会带来水平安装风险。物理布局的变化可能会迫使 DIN 导轨垂直运行，从而要求断路器侧平安装。这会改变液压芯上的重力并改变行程特性。
确定断路器在外壳内的准确安装角度。
有关特定方向降额乘数，请参阅制造商的数据表。
将制造商提供的正确方向降额系数应用于负载计算。
如果标准降额不可行，请指定特殊平衡电枢液压断路器。
合规性、认证和面板集成
监管标准的一致性是实施过程中的严格要求。工程师必须确保在分支电路保护标准（例如 UL 489、CSA C22.2 No. 5 和 IEC 60947-2）与补充保护器标准（例如 UL 1077 和 IEC 60898）之间进行正确选择。混合使用这些标准会违反电气规范，并使面板认证失效。
当替换传统面板中的断路器类型时，也会出现物理改造的挑战。工程师必须评估端子母线配置、端子高度变化和安装夹兼容性，因为液压电磁断路器通常具有与热磁断路器不同的物理尺寸。
结论
在液压电磁断路器与热磁断路器之间进行选择需要确定哪种技术符合热稳定性、物理安装限制和目标环境的关键性。热磁断路器仍然是成本驱动、稳定环境条件和标准非关键负载的最佳选择。对于极端或波动的温度、高密度面板、高振动应用以及需要立即恢复正常运行的关键任务系统，必须使用液压电磁断路器。
中浩 提供电路保护解决方案，旨在支持工业控制、配电、通信设备和其他要求苛刻的电气应用。其产品选型可帮助工程师平衡保护精度、环境适应性、安装要求和长期系统可靠性。
使用红外热成像技术进行全面的面板热审核，以确定外壳内的真实工作温度。
查看制造商的时间-电流特性曲线，使断路器与负载的特定浪涌曲线精确匹配。
如果水平使用液压磁性装置，请分析您的物理安装方向并应用必要的校正系数。
在订购替换库存之前，请咨询应用工程师，以验证法规遵从性和物理安装情况。
常问问题
问：液压电磁断路器的主要优点是什么？
答：主要优点是绝对的温度抗扰性。它们不需要温度降额，提供高精度和可定制的跳闸曲线，允许跳闸后立即重置，并且与热替代品相比，产生的内部热量最小。
问：热磁断路器需要温度降额吗？
答：是的。由于它们依靠热量来跳闸，因此在比校准基线更热的环境中运行它们需要进行降额计算，以防止误跳闸。
问：液压电磁断路器可以在任意方向安装吗？
答：不是没有考虑。由于它们在流体中使用移动核心，因此重力会影响它们的操作。水平或倒置安装它们需要应用制造商指定的校正系数或使用特殊平衡的模型。
问：为什么热磁断路器需要冷却期？
答：过载时，内部双金属片会因热量而发生物理弯曲。在断路器机构成功复位之前，必须有时间冷却并收缩回其原始形状。
问：液压电磁破碎机比较贵吗？
答：是的，由于其复杂的结构，它们的前期单位成本较高。然而，通过防止停机和消除主动面板冷却的需要，它们通常可以在恶劣的环境中长期节省资金。
问：哪种断路器更适合高振动环境？
答：液压电磁断路器通常在高振动环境中表现更好，因为热磁断路器的精密闭锁机构更容易受到机械冲击和振动引起的误跳闸的影响。
