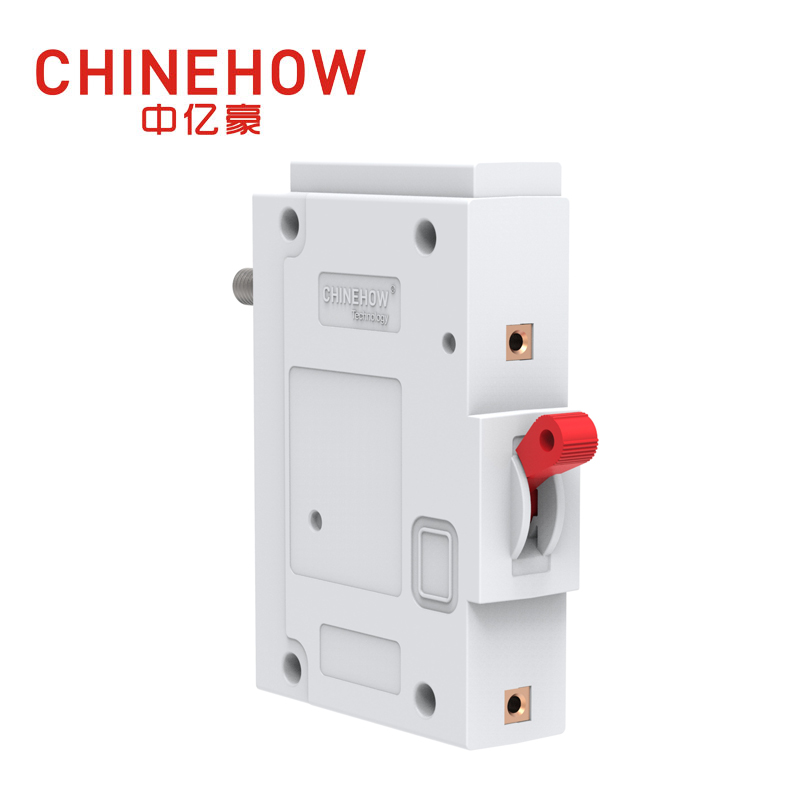

关键任务电气系统面临着因误跳闸而造成的严重操作风险，特别是在暴露于极端或波动的环境温度的环境中。传统的热磁断路器依靠内部发热来运行。这种基本的依赖性引入了重大的工程限制。它迫使现场技术人员和系统设计人员过度指定组件并应用复杂的温度降额公式，只是为了保持系统在线。因此，精确的电路保护受到损害，使敏感设备容易受到实际故障的影响。液压 电磁断路器 直接解决了这一特定领域的挑战。它提供了完全独立于温度、高度可定制的保护机制。您需要这种特定的技术来应对恶劣的环境，在这些环境中，操作可靠性、精确的跳闸点和立即重置功能是绝对不可妥协的。我们将详细介绍该机械系统的工作原理、其核心领域优势以及为您的特定工业应用指定正确装置所需的技术框架。
温度无关性：无论环境温度波动如何，液压电磁断路器都会承载 100% 的额定电流，从而无需进行降额计算。
可定制的跳闸曲线：充满液体的阻尼器设计允许精确定制时间延迟，适应特定的浪涌电流而不牺牲过载保护。
立即复位能力：与脱扣后需要一段冷却时间的热断路器不同，液压电磁变体可以在故障清除后立即复位。
目录
什么是液压电磁断路器及其工作原理？
电磁线圈和磁通量
这种保护技术的核心依赖于串联的电磁线圈。在正常工作期间，负载电流直接流过该重载线圈。当电流通过铜绕组时，它会产生与有源负载成正比的磁通量。在标准操作条件下，精确校准的弹簧使内部电枢保持打开状态。物理磁路由机械加工的磁轭、极片和电枢组件本身组成。这些金属部件共同作用来引导和集中磁场。当电流保持在指定的额定限值内时，产生的磁力根本不足以克服机械弹簧张力。电路保持闭合状态，电流不间断。
液压缓冲器机构（延时）
专门的液压阻尼器机构在中等过载期间控制有意的时间延迟。该组件具有内部黄铜或非磁性圆筒，完全充满特定等级的硅油。该流体浴内部装有一个可移动的铁芯和一个专用的复位弹簧。硅油的具体粘度决定了铁芯运动的准确速度。当发生中度过载时，增加的磁场会缓慢地将磁芯拉过流体。这会产生机械时间延迟，防止电机临时启动或电容器充电浪涌造成的误跳闸。流体粘度随极端温度变化而略有变化。这种差异对时间延迟持续时间的影响很小。然而，它永远不会改变最小跳闸电流或断路器的 100% 保持能力。
跳闸动态：短路与过载
根据电气故障的类型，跳闸动态会有很大差异。在持续过载情况下，过电流缓慢地将铁芯通过硅油拉向极片。这种物理运动减少了内部气隙并增加了磁阻。最终，磁力变得足够强以吸引电枢并触发机械闩锁。完全短路会产生完全不同的机械反应。巨大的故障电流会产生瞬时的、压倒性的磁力。无论铁芯的位置如何，该力都足以立即吸引电枢。它拉动闩锁并完全绕过流体延迟，在几毫秒内断开电路，以防止灾难性的电线熔化或火灾。
液压电磁断路器与热磁断路器：主要区别
比较分析框架
跳闸电流稳定性将这两种不同的技术区分开来。热磁断路器的跳闸点完全取决于环境温度。炎热的发电机房会降低跳闸阈值，导致过早停机，而结冰的室外面板则会升高跳闸阈值，从而导致电线损坏。点 无论外部热或冷，液压电磁断路器都能保持恒定、平坦的跳闸功耗是另一个关键的现场因素。与热断路器中的高阻双金属片相比，液压磁力设计的内阻显着降低。这直接减少了封闭、密集的控制面板内的热量产生。机械跳闸阈值也不同。液压磁性装置准确地保持 100% 的额定电流，并且通常在 125% 到 135% 之间可靠跳闸。 。
浪涌电流处理
重型设备启动时通常会产生大量浪涌电流。热断路器依靠其物理热质量来忽略这些临时峰值。这种方法是高度不一致的。这完全取决于断路器本身预先存在的热历史。如果断路器因承载正常负载而已经变热，则标准电机浪涌通常会导致误跳闸。液压电磁断路器通过机械流体动力学处理涌流。他们使用特定的流体粘度来精确绘制时滞曲线。工程师将这些特定曲线与已知的电机、变压器或容性负载浪涌曲线进行匹配。这可确保设备可靠启动，而不会影响整体过载保护。
重置时间和系统恢复
系统恢复速度决定了关键应用程序的正常运行时间。跳闸的热双金属元件需要强制的物理冷却时间，然后才能重置开关。如果您尝试过早重置它们，热双金属将立即再次跳闸。这会延迟系统恢复并使维护人员感到沮丧。液压电磁断路器提供即时机械复位功能。由于它们不依赖热量来驱动跳闸机构，因此所需的冷却时间为零。一旦清除下游电气故障，您可以立即重置断路器。这种机械优势可显着减少电信枢纽和船舶等高风险环境中的停机时间。
技术参数 | 液压电磁断路器 | 热磁断路器 | 电子脱扣单元 (ETU) |
|---|---|---|---|
跳变点温度灵敏度 | 无（平坦的额定电流曲线） | 高（需要手动降额） | 最小（由内部传感器控制） |
内部功率损耗（散热） | 非常低 | 高（双金属元件电阻） | 缓和 |
复位延迟 | 归零（立即机械复位） | 显着（需要冷却） | 归零（立即电子复位） |
振动耐受性 | 中等（需要方向意识） | 高的 | 非常高 |
液压电磁断路器的主要优势
100%额定电流容量
准确承载 100% 额定电流的能力是工程成功的主要标准。您可以绝对放心地为 20A 连续负载指定 20A 断路器。您无需考虑机柜的内部热升或环境条件。室外 NEMA 外壳上的太阳能负载与断路器的实际性能完全无关。这极大地简化了电气工程过程。它消除了与热降额图表相关的猜测和责任。您完全可以获得图纸上指定的保护级别，确保最佳的设备性能，而无需建立不必要的、过大的安全裕度。
消除误跳闸
令人讨厌的跳闸会扰乱现场操作并损害设施生产力。从跳闸方程中消除环境热量可以立即稳定系统的正常运行时间。恶劣、偏远或无条件的环境不再决定您的电力可靠性。 110°F 的夏日不会导致您的泵站过早关闭。断路器仅对实际测量的电气故障做出响应。这种机械精度可以保护敏感的工业流程，并防止连续制造工厂或远程数据处理设施出现代价高昂的不明原因中断。
低内阻和功率损耗
在密集的配电板中，电效率非常重要。液压电磁断路器的触点和线圈具有极低的内阻。这使得设备本身的功率损耗最小。减少功率损耗意味着面板外壳内产生的热量显着减少。较低的内部机柜温度可以延长相邻敏感电子元件（例如 PLC 和电源）的使用寿命。它还降低了整个外壳的主动冷却要求。这种效率增益直接有助于实现更稳定、更可靠、更凉爽的配电系统。
高度可定制的配件选项
这些断路器的内部机械设计可适应广泛的现场定制。您可以将辅助开关和报警触点直接集成到杆组件中以进行远程监控。双线圈配置允许远程跳闸和标准过流跳闸功能存在于一个紧凑的单元中。分励脱扣器提供与火警或急停装置相关的紧急关闭功能。这些附件选项可实现复杂的控制和监控方案。工程师可以定制电路保护策略来满足精确的 SCADA 系统要求，而无需在 DIN 导轨上添加外部继电器或笨重的接触器。
液压电磁断路器用在什么地方？
电信和数据中心
高密度服务器机架需要完美、不间断的配电。数据中心的内部机柜温度根据 IT 处理负载和 HVAC 冷却循环而大幅波动。液压 电磁断路器 非常适合这些环境中的配电装置 (PDU)。无论服务器排出的热量直接吹到面板上，它都能保持精确的过流保护。这确保了关键网络基础设施的最大正常运行时间，并防止由热引起的误跳闸引起的级联机架故障。
海洋和近海环境
船舶和海上钻井平台对电气设备提出了极端的环境挑战。船舶发动机舱会产生强烈的滞留热量，而室外甲板外壳则面临极端天气、盐雾和直接太阳能加载。液压电磁破碎机在这些区域表现得非常好。他们完全忽略了从机舱到北极空气的环境温度波动。此外，许多特定型号符合严格的船用点火保护标准。这使得它们可以安全地在可能存在爆炸性燃气的舱底区域使用，从而确保船舶安全和运行连续性。
可再生能源和储能系统
公用事业规模的太阳能和风能装置严重依赖远程、无空调的室外外壳。太阳能汇流箱和电池储能系统 (BESS) 会经历从正午阳光到寒冷夜晚的巨大温度变化。为了防止电弧故障和设备损坏，必须采用精确的直流电路保护。液压电磁断路器可提供一致、可靠的直流保护，且不会出现任何热降额。它们可以处理大型电池组和光伏阵列的独特故障特征，确保在所有气候条件下安全高效地生产可再生能源。
军事、航空航天和重型运输
国防系统和重型运输网络需要坚固、故障安全的可靠性。铁路机车和运输车辆在广泛且不可预测的温度范围内运行。它们在运输过程中还会经历持续的高冲击和振动。当液压磁力破碎机正确指定惯性轮时，可以满足这些确切的要求。它们为重型牵引电机和精密辅助系统等提供精确的过流保护。它们在极端物理条件下的稳定性能使其成为军事和航空航天应用中值得信赖的标准选择，在这些应用中，设备故障是根本不可能发生的。
如何选择合适的液压电磁断路器
定义电气成功标准
指定正确的断路器首先要定义电路的硬电气参数。确定特定系统的最大工作电压。对于工业电机来说，这可能是高达 480V 的交流电压，对于电池厂来说，可能是高达 125V 或更高电压的直流电压。接下来，确定负载所需的精确连续电流额定值。最后，评估所需的短路开断能力（AIC）。这一临界额定值确保断路器能够安全地清除电网中的最大可用故障电流，而不会造成灾难性的物理损坏或引起电弧闪光火灾。
选择正确的时延曲线
延时曲线必须与特定的负载曲线完美匹配。曲线 1 提供瞬时或超短延迟。专门用于需要零延迟的高敏感电子设备和半导体保护。曲线 2 提供了短暂的延迟。它适合通用设施布线、电阻加热元件和低浪涌电子设备。曲线 3 提供专为混合负载和轻度感性负载设计的中等延迟。曲线 4 提供较长的延迟。专门针对高浪涌电机、大型变压器和重型工业机械指定此项，在这些机器中，预计会出现大量启动峰值，并且是正常现象。
物理外形和安装配置
物理集成需要为机柜选择正确的外形尺寸。评估模块化安装样式以适合您的特定面板设计。选项包括标准 DIN 导轨、面板或前端安装、卡入式、PCB 安装和电信机架的插入式子弹头端子。考虑多相系统的多极配置。常见跳闸机制以物理方式连接 1 极至 4 极配置。这可确保所有相在发生单一故障时同时跳闸，从而防止对昂贵的三相电机和下游设备造成毁灭性的单相损坏。
监管合规性和认证
法规遵从性保证了基线安全和性能。列出您所在特定地区和行业的关键评估维度。寻找 UL 489 以获得严格的分支电路保护，或 UL 1077 获得设备内的补充保护。工业应用通常需要符合 IEC 60947-2 或 EN 60934 标准。船舶用途需要 UL 1500 来实现发动机舱内的点火保护。国防应用需要严格的军用规格认证，例如 MIL-PRF-55629。验证这些准确的认证可确保断路器符合严格的独立测试标准。
常见的安装风险以及如何避免它们
方向灵敏度（重力效应）
内部铁芯在垂直管内的流体中移动。如果以非标准角度安装断路器，重力可能会改变跳闸时间或跳闸阈值。水平或倒置安装会改变对磁芯的物理阻力。为了减轻这种现场风险，请查阅制造商定向降额表。根据安装角度的不同，跳闸电流通常会有 5% 到 10% 的差异。或者，指定专为移动设备中的通用安装而设计的弹簧加载、重力补偿设计。
振动和冲击脆弱性
极端的机械冲击可能会导致平衡电枢过早跳闸。这是重型移动设备、采矿破碎机或铁路应用中的已知风险。为了缓解这种情况，请指定具有高冲击和振动额定值的断路器。寻找配备机械惯性阻尼器或重型闭锁机构的装置。确保符合 MIL-PRF-55629 等严格标准。正确的选择可以防止由物理冲击而不是实际电气故障引起的误跳闸。
极低温延迟偏移
在低于 -40°C 的极端零下环境中，标准硅油粘度显着增加。这会使流体变稠，并在轻度过载期间延长延时曲线。断路器仍会跳闸，但所需时间比指定时间要长。为了缓解这种情况，请选择专门的低温流体配方。制造商提供这些特定的液体，即使在极低的温度下也能保持可预测的时间延迟窗口，从而确保在北极条件或高海拔安装中提供一致的保护。
结论
热磁断路器足以满足温度保持稳定的受控、标准商业环境。然而，液压电磁断路器仍然是温度不稳定、高可靠性工业、船舶和电信应用的最终工程选择。它保证了精确的保护，而没有热降额的负担。
CHINEHOW 为工业设备、电信、配电、船舶系统和其他要求苛刻的电气应用提供可靠的电路保护产品。其解决方案旨在帮助客户在充满挑战的环境条件下实现精确的过流保护、稳定的性能和可靠的运行。
审核您当前的配电板，以识别与高环境温度直接相关的令人讨厌的跳闸。
映射设备的特定浪涌电流曲线，以选择可靠启动所需的准确延时曲线。
验证外壳中的安装方向，如果无法垂直安装，请选择重力补偿断路器。
确保所有指定断路器均具有特定行业所需的正确 UL、IEC 或军用规格认证。
常问问题
问：环境温度会影响液压电磁断路器的跳闸点吗？
答：不会。液压电磁断路器完全不受温度影响。无论环境热还是冷，它们都承载 100% 的额定电流并在指定阈值下跳闸。
问：液压电磁断路器跳闸后多快可以复位？
答：电气故障排除后可以立即复位。与热断路器不同，双金属片在闭锁之前不需要物理冷却期。
问：我可以在任何方向安装液压电磁断路器吗？
答：标准型号对重力敏感，这会使行程时间改变 5-10%。您必须查阅降额表或为非垂直安装应用指定重力补偿型号。
问：断路器内硅油的具体用途是什么？
答：硅油控制内部铁芯的运动速度。这会在中度过载期间产生有意的机械时间延迟，从而防止正常电机浪涌电流造成的误跳闸。
问：这些断路器是否适用于太阳能和电池存储等直流应用？
答：是的。它们对于直流应用非常有效，因为它们可以在可再生能源装置典型的室外温度波动中提供精确的、不降额的保护。
问：如何为我的设备选择合适的延时曲线？
答：将曲线与您的特定负载曲线相匹配。对敏感电子设备使用短延迟，对一般接线使用中延迟，对高浪涌电机和重型变压器使用长延迟。
