高密度 5G 网络和边缘计算基础设施的部署将远程设备外壳推向了热和空间极限。这暴露了传统热电路保护的弱点。室外基站和密集服务器机架的温度波动会导致热断路器降额。您会在夏天出现令人烦恼的跳闸，或者在冬天出现延迟跳闸。这会导致不必要的维护调度和不可接受的网络停机。
为了在不可预测的环境中实现连续正常运行，电信工程师对液压磁路保护进行了标准化。本指南评估了该技术的运作方式、电信应用的关键选择标准以及实施权衡。我们专注于实际的现场部署和工程规范，以保持远程站点在线。
温度无关性： 液压电磁断路器根据电流感应磁通量而不是热量脱扣，确保在 -40°C 至 +85°C 范围内保持一致的性能，而无需降额。
针对直流电源进行了优化： 这些断路器本质上适合电信和宽带网络中的 48VDC 架构标准。
减少运营负担： 消除温度引起的误跳闸大大减少了远程维护调度并提高了网络可靠性。
方向限制： 与热断路器不同，液压磁性装置依赖于重力和流体动力学，这意味着安装方向必须严格考虑到面板设计中。
目录
为什么热断路器在电信和 5G 网络中会失败
无论周围环境条件如何，电信配电都需要 99.999% 的可靠性。网络运营商不能容忍由环境因素而非实际电气故障引起的电力中断。现代部署在现场面临严峻的热现实。未经调节的室外大型基站机柜、杆上安装的小型基站以及密集的 1U/2U 机架式配电单元会经历剧烈的温度波动。这些外壳捕获有源电子设备产生的热量。外部天气条件进一步加剧内部温度，使组件超出其标准工作极限。
传统的热双金属断片机的运行机制在这些环境中会失效。它们依靠热量来发挥作用。当电流通过双金属片时，它会升温并弯曲。它最终会在过载期间断开电路。环境热量人为地降低了该跳闸阈值。在炎热的夏日，额定电流为 20 安培的断路器可能会在 15 安培时跳闸。这会导致令人讨厌的跳闸。极冷会使双金属片变硬。这提高了跳闸阈值，使危险的过流持续时间比预期的要长。这会给敏感的无线电头带来严重的设备损坏风险。
错误跳闸对运营的影响是巨大的。误跳闸直接导致基站离线和网络覆盖范围下降。向偏远或难以访问的蜂窝基站派遣紧急技术人员会迅速耗尽维护资源。恢复电源通常需要简单的手动重置。如果从一开始就使用正确的温度稳定保护装置，就可以完全避免上门事故。工程师必须设计完全忽略环境天气的面板。
现场技术人员经常遇到热断路器由于持续的热循环而随着时间的推移而退化。反复暴露于极热和极冷的环境后，双金属片就会失去原来的校准。这种退化会导致不可预测的跳闸曲线。在第一年完美承载 15 安培的断路器可能会在第三年在 12 安培时开始跳闸。这迫使过早更换整个 PDU 或单个断路器。升级保护机制消除了这种退化变量。
液压电磁断路器如何改善电信电源保护
了解不同电路保护技术的操作机制决定了网络的可靠性。热断路器依靠热量。热磁断路器结合了热和磁力。液压电磁断路器完全依赖于磁通量和流体动力学。这种根本区别使得液压磁力技术更适合无条件的电信环境。
特征 | 热断路器 | 液压电磁断路器 |
|---|---|---|
跳闸机制 | 双金属片（热相关） | 电磁阀和缓冲器（磁性相关） |
温度降额 | 高（需要降额计算） | 无（100% 额定值，与环境温度无关） |
故障后复位时间 | 延迟（必须先冷静下来） | 立即（无需冷却） |
浪涌电流处理 | 基于物理条固定 | 可通过流体粘度（行程曲线）进行定制 |

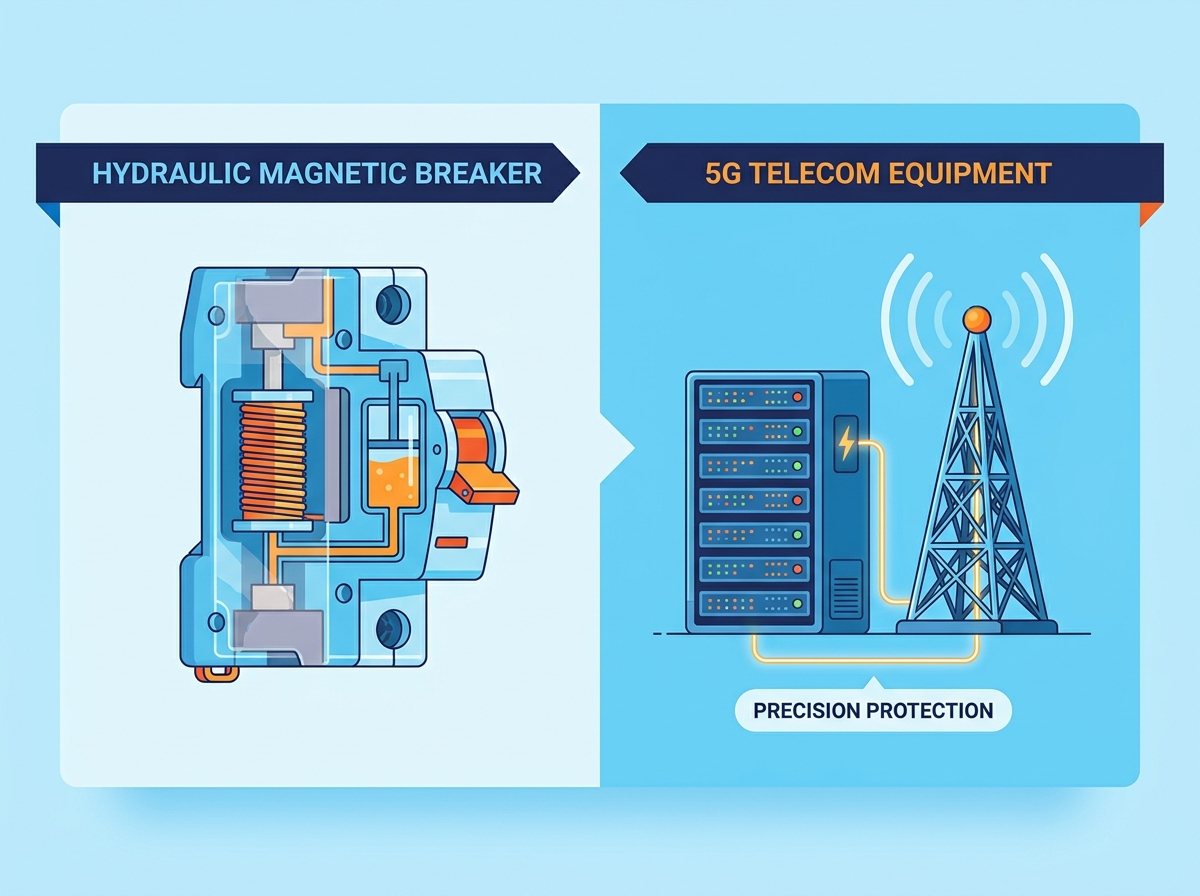

内部设计的特点是螺线管线圈缠绕在空心管上，空心管包含弹簧加载的铁芯和特殊的硅油。这种充满液体的管称为缓冲器。当正常电流流动时，磁场不足以移动磁芯。过载期间，磁场增强。它将铁芯拉过流体。磁场强度仅由电流决定。这使得环境温度与跳变点完全无关。一旦铁芯到达极片，磁路就会闭合，断路器立即跳闸。
这些器件在高密度直流电源系统中提供卓越的精度。液压 电磁断路器电信 应用非常适合标准 -48VDC 电信发电厂、整流器和电池备份系统。它们经过精心设计，可有效处理直流灭弧。这是一项关键要求，因为直流电弧不会像交流电弧那样在过零点处自然地自熄灭。特殊的灭弧室和磁吹装置可将电弧引离触点，从而迅速将其熄灭。
现代 5G 站越来越多地使用 LiFePO4 电池备用系统。这些化学物质可提供极高的短路电流。液压电磁断路器通过高分断能力额定值来管理这些情况。他们安全地清除了巨大的断层，没有发生灾难性的故障。由于没有双金属片进行冷却，这些断路器可以在故障清除后立即复位。这种立即重置功能显着缩短了关键网络中断期间的平均恢复时间。
如何选择合适的液压电磁断路器
将特定断路器规格与电信网络可靠性结果相匹配可确保最佳的系统性能。主要考虑因素是为电信负载选择合适的跳闸曲线。液压电磁破碎机的时间延迟由缓冲器内硅油的粘度决定。较稠的液体会减慢铁芯的速度，从而产生更长的延迟。较稀的液体可以实现更快的行程。
分析负载曲线： 确定所连接无线电设备的准确稳态电流和峰值浪涌电流。
选择跳闸曲线： 使流体粘度与负载相匹配。短延迟适用于敏感的基带单元。中延迟和长延迟可处理整流器的大量浪涌。
验证电压额定值： 确保断路器明确额定为电池组的最大直流电压，对于标称 48V 系统通常为 60VDC 或 80VDC。
确定外形尺寸： 为热插拔 PDU 选择子弹头端子，或为永久母线安装选择螺柱安装座。
指定遥测需求： 添加辅助联系人以进行远程 NOC 监控。
工程师必须根据所连接的设备评估短、中、长延迟曲线。短延迟适用于浪涌最小的敏感电子设备。严格要求中长延迟曲线，以应对 5G 无线电头端、开关模式电源和电信整流器的大量浪涌电流。选择太快的曲线将导致在正常设备启动过程中误跳闸。这就违背了升级保护装置的目的。
物理限制决定了外形尺寸和机架密度的选择。标准电信外形尺寸范围从 1 极到多极配置。连接通常利用子弹头端子进行热插拔 PDU 设计。其他则需要插入式或螺柱安装变体。这些紧凑的设计对于安装薄型 1U 或 2U 机架式 PDU 且不牺牲端口密度至关重要。边缘计算机柜的空间始终非常宝贵。
对于现代网络运营中心来说，远程遥测和状态监控是不可协商的。断路器必须集成辅助开关和报警触点。当断路器跳闸时，这些内部开关会改变状态。他们向国家奥委会提供实时遥测数据。这使得操作员能够立即区分电网电源故障和局部过流故障。它甚至在技术人员离开维修站之前就简化了故障排除过程。
符合权威标准可保证安全性和互操作性。在电信配电拓扑中区分 UL 489 和 UL 1077 至关重要。 UL 489 断路器可充当初级过流保护装置。 UL 1077 设备需要上游保护。强制性国际认证包括 IEC/EN 60947-2、CCC 和 NEBS 合规性。 NEBS 3 级对于部署在中央办公室环境中的设备至关重要。
长期可靠性和性能优势
平衡初始组件规格与长期运行可靠性需要对网络维护有广泛的了解。液压电磁断路器具有与标准热断路器不同的工程要求。其价值来自于防止远程维护派遣。一次阻止卡车滚到山顶蜂窝基站证明了整个 PDU 的高级磁性保护规范的合理性。
设备的使用寿命与精确的过流保护直接相关。当敏感的 5G 无线电和基带设备暴露在持续的低水平过流中时，其性能会下降，而热断路器在寒冷天气下可能会忽略这些过流。液压电磁断路器全年保持准确的跳闸阈值。它们会在指定时准确切断电源，从而保护高价值电信资产的内部电路。
平均恢复时间显着缩短。当故障发生并被清除后，技术人员可以立即重置断路器。双金属片无需等待冷却。在紧急恢复场景中，每一分钟的停机都会影响服务级别协议。立即重置功能简化了现场工作人员的恢复工作流程。
库存管理也受益于这项技术。由于液压电磁断路器不需要温度降额计算，因此工程师可以对更少的零件编号进行标准化。 20A 断路器在阿拉斯加和亚利桑那州用作 20A 断路器。这降低了区域维修站备件库存的复杂性。
安装挑战和最佳实践
采用这项技术需要应对特定的物理和工程挑战。最关键的因素是方向敏感性。内部铁芯克服重力在硅油中移动。倒置或以大角度安装断路器会改变铁芯上的重力。这直接改变了跳闸特性和延时。
实施风险 | 工程缓解策略 |
|---|---|
方向灵敏度 | 采购时指定安装平面；使面板设计与重力要求保持一致。 |
磁串扰 | 应用物理间距；使用集成磁屏蔽；应用轻微的降额裕度。 |
振动和冲击 | 选择 MIL-SPEC 或具有增强阻尼功能的高振动等级装置。 |
改造间隙 | 验证母线对齐并测量更深磁性外壳的深度间隙。 |
为了降低定向风险，工程师必须在采购阶段指定准确的安装平面。面板设计必须严格满足制造商的方向要求。未能正确对齐断路器将损害其设计提供的精确过流保护。请务必查阅制造商的数据表以了解可接受的安装角度。
磁串扰给高密度安装带来了另一个挑战。当多个磁性断路器在 1U/2U PDU 中彼此紧密相邻时，它们的磁场会相互作用。这种交互可以稍微降低相邻单元的跳闸阈值。这会导致它们在重负载下过早跳闸。缓解策略包括在断路器之间应用适当的物理间距。工程师可以指定采用集成磁屏蔽制造的断路器。
远程环境中的振动和冲击会影响性能。高振动环境（例如安装在铁路、重工业区或易风塔附近的外壳）会搅动内部机构和流体。选择具有特定军用规格或高振动等级的断路器。这些坚固耐用的装置具有加固的内部弹簧和阻尼机制，专为恶劣的电信外壳而设计。
与现有 PDU 的集成需要仔细规划。用新的液压磁性单元改造旧的电信机柜涉及验证端子兼容性和母线对齐。必须准确测量物理间隙。液压磁性装置有时比它们所取代的传统热断路器具有更深的外壳轮廓。确保安装后柜门能够完全关闭。
结论
液压电磁断路器已成为现代电信基础设施、5G基站、宽带网络和边缘计算设施的首选电路保护解决方案。它们的不受温度影响的跳闸性能、卓越的直流保护能力和长期可靠性可帮助网络运营商减少误跳闸、提高系统可用性，并在苛刻的环境中保持连续运行。
为了确保为您的电信电源系统提供最佳保护，请考虑以下建议：
为您的应用选择具有适当脱扣曲线、直流电压额定值和中断能力的液压电磁断路器。
验证是否符合 NEBS、UL、IEC 和其他行业标准，以确保运营商级可靠性。
安装前检查安装方向、面板布局和环境条件，以最大限度地提高断路器性能。
在大规模部署之前通过环境测试和实际应用验证来验证断路器的性能。
凭借多年在电路保护技术和配电解决方案方面的经验， CHINEHOW 已成为全球客户值得信赖的液压电磁断路器、热断路器、摇臂开关和定制电气保护产品的制造商。凭借先进的研发、精密制造、全面的质量管理和严格的国际认证标准，CHINEHOW 提供高度可靠的产品，服务于电信、工业自动化、可再生能源、交通、船舶和关键电力应用。
从用于电信级电信系统的 液压电磁断路器 到用于苛刻工业环境的定制电路保护解决方案，CHINEHOW提供专业的工程支持、应用咨询、产品定制和可靠的全球技术服务。通过将创新技术与广泛的行业专业知识相结合，CHINEHOW 帮助客户提高电气安全性、增强设备可靠性并构建弹性配电系统，以实现长期运营成功。
常问问题
问：电信应用中的热磁力断路器和液压磁力断路器有什么区别？
答：热断路器基于流过双金属片的电流产生的热量而跳闸。它们对环境温度高度敏感。液压电磁断路器使用充满液体的缓冲器和电磁线圈。它们纯粹基于电流感应磁通量而跳闸。这使得它们完全不受电信机柜中环境温度波动的影响。
问：液压电磁断路器在高温5G基站中会降额吗？
答：不，它们不会降额。它们的跳闸机制完全依赖于磁力而不是热量积累。即使在极热条件下，它们也能保持 100% 的额定电流。这可以防止夏季室外 5G 基站中热断路器常见的跳闸问题。
问：为什么 48VDC 电信系统首选液压电磁断路器？
答：它们的设计旨在应对直流电源的特定挑战，包括有效的直流电弧抑制。它们提供高精度的跳闸点，保护敏感的电信电子设备。它们的温度稳定性可确保在通常部署 48VDC 系统的无条件环境中可靠运行。
问：电信系统中的 UL 489 和 UL 1077 断路器有什么区别？
答：UL 489 断路器经过分支电路保护认证，可作为电路中的独立主保护设备。 UL 1077 断路器被认为是补充保护器。它们提供有针对性的设备保护，但法律上要求在电源路径上游使用 UL 489 设备来处理灾难性短路。
问：液压电磁断路器可以任意方向安装吗？
答：不会。内部铁芯克服重力在流体中移动。以不正确的角度安装断路器会改变铁芯上的重力。这会改变行程时间和特性。它们必须按照制造商校准的特定方向安装。
问：磁串扰如何影响密集 PDU 中的液压电磁断路器？
答：当紧密安装在一起时，相邻断路器的磁场会相互作用。这种串扰会人为地降低相邻断路器的跳闸阈值，导致过早跳闸。通过使用物理间距、集成磁屏蔽或在面板设计期间应用轻微的降额裕度来防止这种情况发生。
