MCB 与 MCCB：有什么区别，您应该选择哪一种？
断路器是保护电气系统免受过载和短路影响的电气安全装置。微型断路器 (MCB) 和塑壳断路器 (MCCB) 是其中两种安全设备。虽然这两者在纸面上看起来很相似，但将它们用于错误的应用可能会使电路不受保护。
本指南详细介绍了微型断路器 (MCB) 和塑壳断路器 (MCCB) 之间的区别、各自所属的位置，以及如何根据负载、故障电流和应用自信地进行选择。
什么是 MCB（微型断路器）？
MCB是一种小型低压保护元件的名称，用于防止电路发生短路和过载。其操作采用热磁原理，热元件检测过载并使双金属片弯曲，而磁元件在检测到短路时使断路器跳闸。这是一个简单但有效工作的系统，这就是 MCB 如此普遍使用的原因。
MCB 的电流通常高达 125A，其中大多数远低于 6A 至 63A。这些设备是固定额定值的，这意味着跳闸电流是预设的并且不能在现场调整。然而，由于成本节约和尺寸问题，这更多地是一个特性而不是一个缺点。

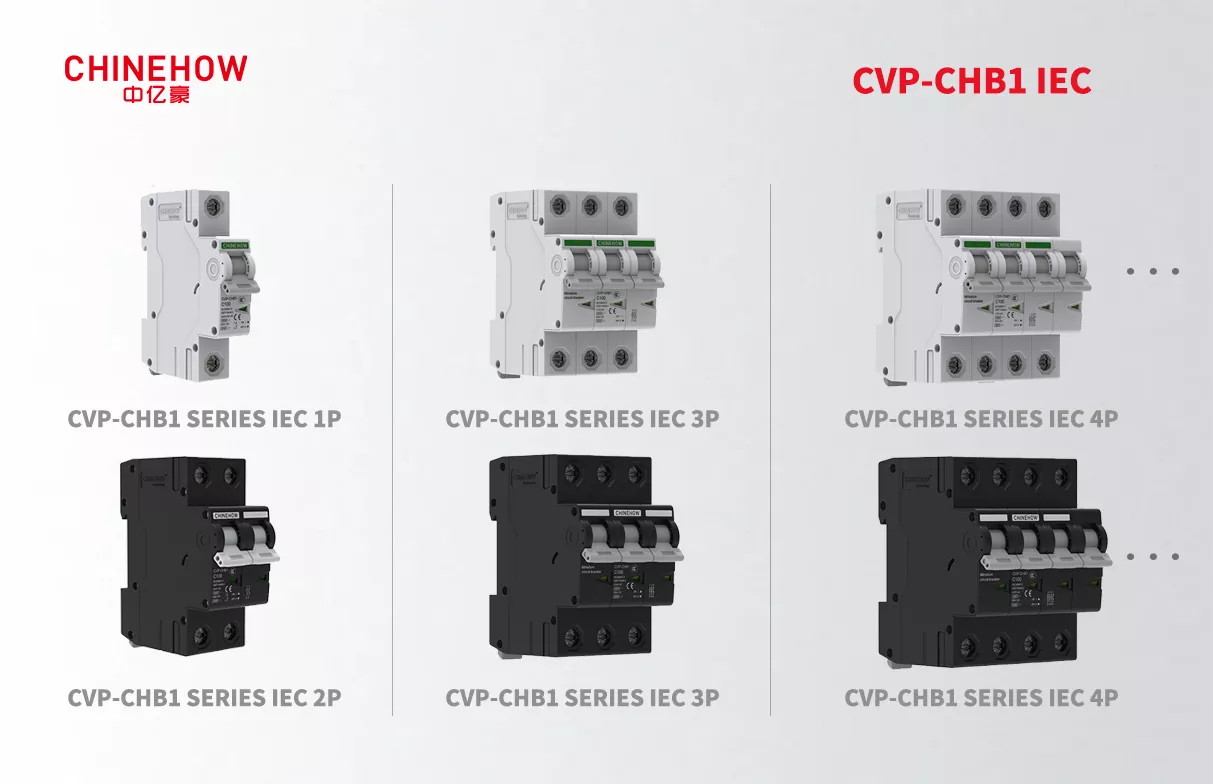

Chinehow 的 微型断路器系列 涵盖 IEC 和北美配置，包括 CVP-CHB1 IEC 系列，专为在单极和多极配置中实现一致的脱扣精度而设计。
什么是 MCCB（塑壳断路器）？
MCCB 是为完全不同的工作而设计的。当 MCB 保护单个分支电路时，MCCB 装置通常安装在电路的上游侧，这意味着它可以保护整个配电板、馈线甚至主输入电源。然而，脱扣单元的操作基于热磁（高级设备中的电子）脱扣单元操作原理。
MCCB 的额定电流范围从 63A 开始，最高可达 2,500A。与 MCB 不同，大多数 MCCB 具有调整跳闸特性的能力；也就是说，可以改变热（过载）和磁（短路）脱扣级别。

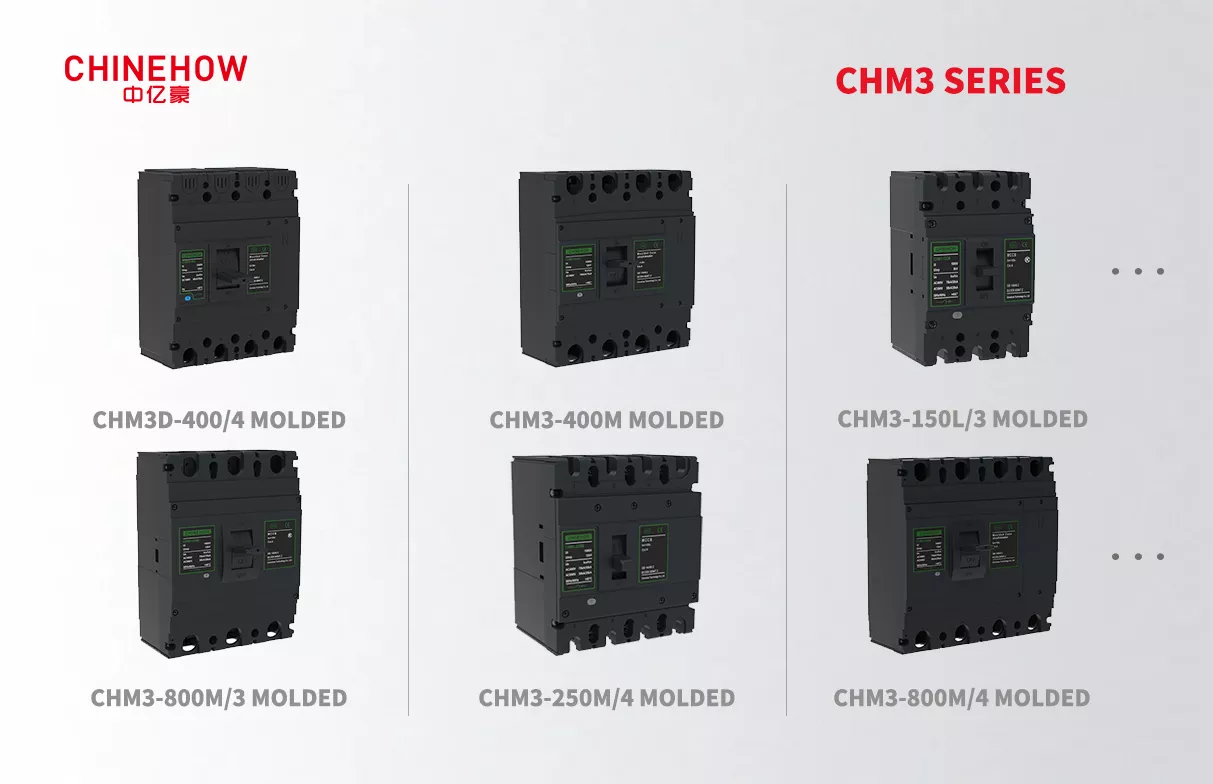

Chinehow 的 塑壳断路器系列（包括 CHM3 系列）专为快速充电基础设施、储能系统和工业自动化等高功率应用而设计。
MCB 与 MCCB：主要差异一览
电流额定值
MCB 的额定电流高达 125A，几乎可以满足所有分支电路的要求，包括照明电路、插座和单个电器。
另一方面，MCCB 的起始电流为 63A，但根据所选框架尺寸可高达 2,500A 甚至更高。 63A 至 125A 额定值的重合是故意的，因为此时可能是基于分断能力和可调节性而不是额定电流的选择，因为这两种设备都能够承载负载。
分断能力
这些设备的分断能力是它们最明显的区别。一般来说，MCB 的电流限制为 10kA，足以应对住宅和轻型商业环境中的故障电流。
然而，MCCB 是为了应对完全不同的情况而设计的，并且具有更高的分断能力——某些框架和脱扣单元超过 200kA。当附近有良好的公用电源或大型变压器时，面板上的预期故障电流可能会超过任何 MCB 的中断额定值，这就是 MCCB 专为此类情况而设计的原因。
可调性
MCB 的跳闸特性在制造时已预先设定，并且在其整个使用寿命期间不会发生变化。原因是为了保持简单、小型和便宜而做出的选择。无论如何，稳定的分支电路不需要对设置进行任何更改。
MCCB 通常具有可调节的跳闸特性，用于过载和短路保护，而先进的电子跳闸装置可对跳闸特性的整个曲线提供更好的控制。这种灵活性在负载曲线不断变化的情况下尤其有价值，允许在现场重新校准而不是更换组件。
中断评级
中断能力与分断能力关系密切，定义了断路器在不损坏自身或邻近设备的情况下中断故障电流的能力。
与 MCB 相比，MCCB 的分断额定值允许分断更大的故障电流；此外，许多 MCCB 被设计为能够承受故障电流而无需事后更换。这就是为什么 MCCB 在配电系统中位于 MCB 之前的主要原因。
物理尺寸和结构
MCB 是一种小型设备，具有 DIN 导轨安装系统，可将它们并排放置在标准配电板上。
塑壳断路器具有更大的设计，具有可模制的绝缘外壳，这对于容纳更多的触头和零件以及为设备的灭弧部分提供更大的空间是必要的。
应用规模
MCB 非常适合住宅和轻型商业负载。它们可用于电流相对稳定且故障水平有限的单独电路。
MCCB 用于工业和主配电电路，其中单个设备应保护整个馈线、电机控制中心，甚至建筑物的输入电源。在主配电线路上选择小型断路器作为过载保护，而在建筑物的照明电路上使用超大的小型断路器是错误的。
成本
MCB 是单位成本较低的选择，考虑到其结构更简单且运行范围更窄，这是有道理的。 MCCB 的前期成本更高，部分原因是额定组件更高，部分原因是大多数型号都具有可调节性。较高的初始成本通常会在设施的使用寿命内得到抵消：MCCB 的可调设置意味着它通常可以适应负载变化，而无需重新设计整个面板，而这是固定额定值 MCB 无法做到的。
MCB 与 MCCB：技术深入探讨
跳闸机制行为
这两种断路器的基本原理都是基于热磁脱扣。然而，热磁脱扣的工作原理在每个尺度上都有些不同。差异是由于一种类型的断路器被设计用于保护非常特定的电流范围这一事实造成的。
因此，虽然 MCB 和 MCCB 中的热磁脱扣背后的物理原理是相同的，但 MCCB 中的组件比 MCB 中的组件更大并且能够处理更高水平的能量。此外，一些高端 MCCB 配备了电子脱扣单元，可以在创建曲线时实现更高的精度。
分断能力：Icu 和 Ics 解释
表示断路器应对故障情况的能力的两个额定值是极限分断能力（用 Icu 表示）和使用分断能力（用 Ics 表示）。 Icu是断路器可以中断的最高故障电流，但之后可能无法操作。
Ics 额定值是断路器可以中断以使其保持运行的电流水平。 MCB 通常具有较低的 Icu 值，足以满足家庭和轻型商业环境中的正常故障情况。 MCCB 具有较高的 Icu 和 Ics 值。
可调设置
可调节性就是应用方面的灵活性。在住宅照明电路的情况下，不需要可调设置，因为负载不会波动，因此固定设置足以使断路器简单且便宜。
然而，在工业馈线中，由于工厂机器数量的变化，负载可能会出现波动，因此在这种情况下，工程师可以在不改变断路器的情况下调整保护的设置。
杆配置
MCB 和 MCCB 均提供 1P、2P、3P 和 4P 等配置。这意味着仅根据极数，我们无法确定它是1P/2P/3P/4P MCB还是1P/2P/3P/4P MCCB，因为两种断路器的极数使用不同。
变化的是这些电线杆的使用方式：1P 和 2P 配置的 MCB 在住宅和小型商业布线中占主导地位，而 3P 和 4P MCCB 是三相工业和商业配电的标准配置。
每一种的使用场合：实际应用
小型断路器应用
住宅电路： 保护照明电路、插头插座和具有稳定恒定电流需求的电器分支，只需标准设置跳闸即可提供充分保护。
小型办公室和零售空间： 用作标准配电板内的分支电路保护，包括工作站电气保护、小型空调装置和通用插座。
轻工业领域： 保护小型机器、控制面板和其他需要紧凑型 DIN 导轨安装保护装置的设备。这使得很容易标准化许多小型电路的保护
塑壳断路器应用
主配电板： 通过单个单元保护整个电流流来保护商业和工业设施的要点。
制造设施： 保护电机控制中心、生产线送料器和重型机械，这些地方的负载曲线可能会随着设备的添加或重新配置而发生变化
可再生能源系统： 太阳能光伏汇流箱、储能系统、快速充电站的保护，需要大电流容量和强容错能力。
如何选择微型断路器和塑壳断路器
负载电流和建筑尺寸： 断路器应匹配实际和预测的负载电流，而不仅仅是第一天的电流需求。
现场故障电流水平： 计算安装现场的预期短路电流；这将有助于确定所需的最小分断能力
需要可调节的保护： 如果负载情况发生变化，MCCB 允许进行调节，而 MCB 则不允许。
预算和长期维护： MCB 的单位成本较低，但需要未来随着负载的增加而对面板进行修改； MCCB 成本较高，但随着时间的推移更容易适应。
监管和规范要求： MCB 通常遵循 IEC 60898-1 或 UL 489； MCCB 通常遵循 IEC 60947-2 或 UL 489，具体取决于地区和应用。因此，在选择断路器之前，请考虑指导其分发的代码要求。
选择断路器时要避免的常见错误
针对未来负载增长而缩小尺寸： 选择完全适合当今负载的断路器，没有扩展空间，通常会迫使面板进行昂贵的升级
忽略分断能力而仅考虑额定电流： 断路器可以具有正确的额定电流，但如果其分断能力与现场故障电流不匹配，仍然会发生灾难性故障
在一个面板中混合不兼容的断路器类型或品牌： 上游和下游设备之间的协调取决于匹配的跳闸曲线；不一致的设备可能会导致令人烦恼的跳闸，或者更糟糕的是，缺乏选择性协调
跳过故障电流计算： 这是导致安装低估设备的最常见捷径，通常没有人注意到，直到出现真正的故障
结论
MCB 和 MCCB 之间的区别归结为大小和需求的情况。 MCB 用于需要可靠保护的低电流分支电路，而 MCCB 用于需要附加功能的高电流情况。 Chinehow 提供全系列电路保护产品，专为满足 OEM、电气承包商和系统集成商的需求而设计。
正在寻找技术支持或定制解决方案？立即联系我们的专家团队讨论产品规格、项目要求或 OEM 定制选项。我们很乐意提供帮助。
常见问题解答
MCCB 能否替代 MCB，或者反之亦然？
MCCB（塑壳断路器）和 MCB（微型断路器）不能随意替换，因为它们是针对不同的功率级别、尺寸和故障容量而设计的。
MCB和MCCB可以在同一个配电盘中使用吗？
是的，MCB（微型断路器）和 MCCB（塑壳断路器）可以在同一个配电盘中一起使用，前提是该配电盘的设计适合两者。
MCB 的最大额定电流是多少？
微型断路器 (MCB) 的最大标准连续额定电流为 125 安培 (A)。
MCCB 比 MCB 需要更多维护吗？
是的，塑壳断路器 (MCCB) 比微型断路器 (MCB) 需要更多的计划维护和定期检查。
