直流接触器与直流接触器继电器：有什么区别？

直流接触器和继电器是电气系统的重要组成部分，因为它们充当控制电流的开关。虽然接触器和继电器在功能上相似，但它们之间也存在差异。这些设备的错误选择可能会因损坏整个电路而导致巨大的金钱损失。

在这篇博文中，您将了解直流接触器和继电器之间的区别。通过了解差异，您将能够为安全电气系统做出明智的决策。

什么是直流接触器？

直流接触器是重型机电开关，用于操作和控制重型直流电路，通常承载负载。至于它的结构，它几乎类似于继电器；主要部件包括线圈、衔铁和触点。然而，接触器中的每个元件都比继电器中的元件大。

当承载负载的大电流直流电路被关断时，电流不会像交流电路那样立即降至零。原因是在直流电路电流中，触点之间会保持电弧。这会导致触点迅速劣化，甚至导致触点熔焊。直流接触器的主要任务是尽量减少或消除这种电弧。

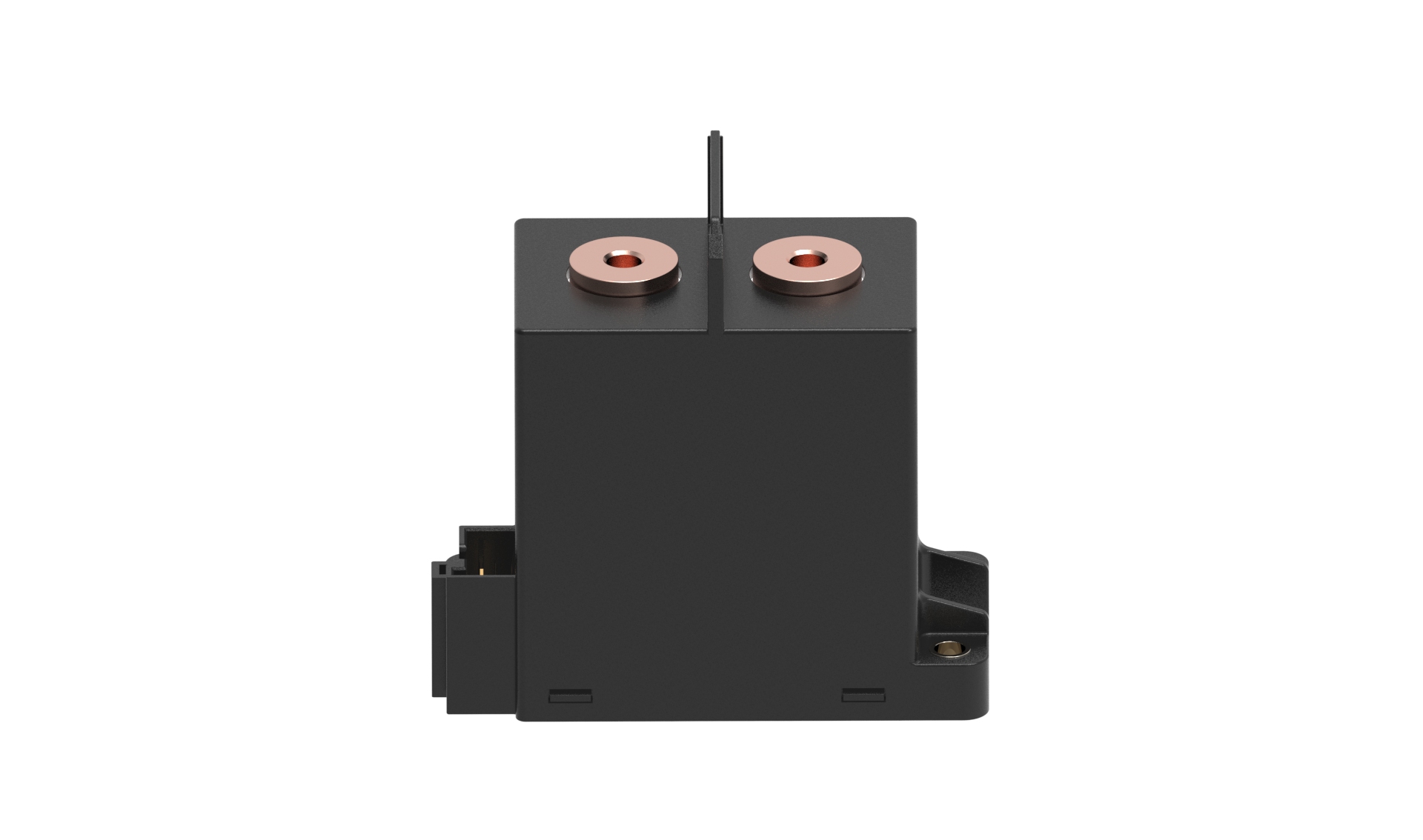

例如， Chinehow 的 CHC6 系列高压直流接触器的型号涵盖 30A 至 600A，配有 PWM 控制线圈选项，反映了这些组件的运行规模。

什么是继电器？

继电器是一种机电开关，其中小的电力信号控制单独的电路是闭合还是打开。从根本上讲，继电器由线圈、衔铁和触点组成。在线圈上施加电压时，会产生磁场，吸引电枢关闭/打开触点，从而完成电路。

继电器设计用于传输小功率信号和电流；尽管重型汽车和工业继电器可以达到数十安培，但低压下的电流通常为几安培。继电器的功能基本上是信号隔离和长时间控制低功率信号，而不是高负载电流。

常见的继电器类型包括：

• 机电继电器： 使用物理电枢和机械触点；经典的线圈和触点设计。

• 固态继电器（SSR）： 使用半导体开关器件（晶闸管或晶体管）代替机械部件；由于没有机械磨损，开关速度更快，使用寿命更长。

• 簧片继电器： 使用由磁场激活的密封簧片开关；适用于低电流和高速开关环境。

直流接触器与继电器：主要区别

直流接触器和继电器之间的区别不仅仅在于尺寸。每个设计选择都反映了组件所承受的负载条件。

• 电流和电压处理： 一般来说，继电器在相对较低的电压下切换从毫安到几安培的电流。直流接触器可以处理大电流和高电压应用，电流范围从 30A 到超过 500A。

• 物理尺寸和结构： 尺寸和结构：继电器往往是相对较小的设备，可以安装在 PCB 上或设计用于插入插座。接触器是相对较大的设备，具有重型外壳和触点，可以安装到面板或母线上。

• 电弧抑制： 虽然标准继电器没有专用的电弧抑制装置，但直流接触器具有磁吹系统、灭弧室或专门用于处理直流电弧的密封充气室。

• 触点材料和耐用性： 接触器配备了坚固材料（通常是银合金）的触点，能够承受反复开关而不会出现明显磨损。继电器中的触点是专门为开关小能量而设计的。

• 开关频率和机械寿命： 继电器设计用于快速、频繁地开关低功率负载。由于其特定的应用，接触器的机械寿命通常较短。

• 负载类型适用性： 继电器适用于控制信号、指示电路和低功率驱动。接触器专为电机控制、电池断开以及浪涌电流和感应反冲为重要因素的其他负载而设计。

• 成本： 由于结构更简单且材料要求较低，继电器通常较便宜。接触器的成本更高，反映出其增强的构建和电弧管理系统。

• 标准和认证： 考虑到安全关键应用中使用的直流接触器在高压断开功能中的作用，它们通常带有与其最终用途相关的认证（例如 UL、IEC 或汽车/EV 特定标准）。

直流接触器与继电器比较表

直流接触器与继电器：应用

直流接触器的应用

• 可再生能源和储能系统（ESS）： 用于连接、隔离或断开太阳能光伏阵列串、高容量电池和中央逆变器。它们还用于隔离故障电池、调节充电和放电过程以及在过流情况下切断电源。

• 电动汽车 (EV) 和高压配电： 直流接触器安装在电动汽车电池和配电单元 (BDU/PDU) 中作为主电池断开接触器。它们在高压电池和驱动逆变器之间提供安全连接，并在碰撞或严重系统故障时保护辅助负载（高压加热/冷却系统和直流-直流转换器）免受过压和过流故障的影响。

• 电动汽车直流快速充电站： 直流接触器与大功率直流快速充电器配合使用，控制网侧整流器与电动汽车电池之间的功率流。从而保护充电站和车辆免受过压和过流故障的影响。

• 预充电和浪涌电流限制电路： 在电容电路（电机驱动逆变器和储能总线等）中与预充电电阻一起使用，用于在上电前逐渐升高系统电压。

• 电动运输和物料搬运： 应用于电动叉车、高尔夫球车、自动导引车 (AGV)、电动火车、轻轨交通和矿用机车，以控制直流牵引电机、反转和应用再生制动。

• 备用电源、UPS 和电信： 用于电池备用系统、不间断电源 (UPS) 和电信直流配电板，在电网断电时将大电流电池直接切换到关键负载。

• 直流工业电机和重型加工： 用于要求苛刻的工业过程中，控制直流电机、起重机、电镀厂、电弧炉和船用直流电源系统。

继电器的应用

• 控制电路： 通过低压传感器或微控制器电路安全激活负载、切换警告指示器或启动电磁阀和警报，而不会将精密电子设备暴露在危险电压下。

• 保护系统： 充当变电站、输电线路和工业电网中的继电器，持续监控电流、电压、频率和相序等参数，以便在发生电气故障时使断路器跳闸。

• 自动化和 PLC 接口： 将 PLC 输出信号连接到工业机械，使低功耗 PLC 电路能够控制大功率电机、加热元件、气动阀和输送机。

• 汽车应用： 使低电流仪表板按钮和控制单元能够安全地操作高电流车辆负载，例如前灯、燃油泵、喇叭、电动车窗、雨刷器电机和空调压缩机。

• 通信和信号切换： 使用簧片继电器和固态继电器 (SSR) 路由低压音频/视频/数据信号，具有高电气隔离和非常快的响应时间，并且消除任何接触噪声。

• 照明和能源管理： 使用运动探测器、光电管或计时器管理室内和室外照明电路，以减少能源使用。

• 可再生能源和辅助配电： 控制发电机参数测量、故障情况下太阳能电池板的隔离以及配电板中断路器的联锁逻辑。

• 安全和报警系统： 将敏感的运动、烟雾或门接触传感器与高压报警电路隔离，同时触发警报器、闪光灯和紧急警报。

如何选择直流接触器和继电器

选择正确的组件取决于使设备的电气额定值和结构与电路的实际需求相匹配，而不仅仅是其标称电流。

• 负载电流和电压： 确保确定您的设备将处理的连续和最大电流负载，以及系统电压。在几安培或高直流电压的情况下，不应按照广告所说的那样选择继电器。

• 开关频率： 快速但低功耗的开关应用更适合继电器和 SSR。开关次数不频繁，但负载较大时，需要使用接触器。

• 负载特性： 感性负载以及电机、电池回路的启动电流会产生电弧风险，需要接触器式消弧。

• 环境条件： 需要考虑温度、振动和环境保护特性，特别是在汽车、船舶或户外系统上工作时。

• 安全和认证要求： 涉及高压直流断开的应用，尤其是电动汽车和储能领域，通常需要满足最终用途特定安全认证的组件。

电动汽车和可再生能源系统中的直流接触器与继电器

电气化使直流接触器设计比绝大多数继电器应用所需要的更进一步。电动汽车上的主接触器位于穿过电池组的电气路径中，可切换数百安培和数百伏的电流。普通继电器从来都不是为这种操作环境而设计的。只需几次操作后，电弧的简单能量就会烧毁任何标准触点。

电池储能系统和太阳能装置也是如此。随着直流电压升至 1000V 范围，并且电流随着系统尺寸的增加而增加，直流接触器中对灭弧和稳健接触技术的需求变得至关重要。

Chinehow 的 隔离开关 系列（包括 CRS1 系列）通过在直流系统内提供专用隔离点来补充此开关架构，支持安全维护和故障隔离以及基于接触器的开关。

选择接触器或继电器时的常见错误

即使是经验丰富的工程师在指定这些组件时也会遇到一些可以避免的问题。请注意以下事项：

• 在直流电路中使用交流额定组件： 交流电路的触点和继电器利用过零来断开电弧。由于直流电路中缺少此功能，因此电弧会持续存在，导致无法打开直流电路的触点快速损坏。

• 浪涌电流的尺寸过小： 电机启动或电容器连接到电路时会出现浪涌电流，导致浪涌电流远高于其稳态电流。

• 忽略直流分断能力： 组件的连续额定电流无法告诉您该组件的直流分断能力。单独检查此评级。

• 忽略机械和电气寿命额定值： 接触器和继电器在触点老化导致设备故障之前，其操作可能受到限制。

结论

综上所述，直流接触器和继电器是具有不同负载能力和开关机制的电气系统中的重要元件。了解本博客中提到的差异可以帮助您选择最适合您的特定应用的设备，确保电气系统的可靠运行和最佳性能。

对于高品质、可靠的接触器和继电器，诚豪提供一系列根据您的需求量身定制的解决方案。请联系我们，以便我们帮助您确定适合您特定要求的最佳解决方案。

常见问题解答

可以用继电器代替直流接触器吗？

不可以，如果您要切换大功率、大电流或高压直流负载，则不能使用标准继电器代替直流接触器。

为什么直流电路需要特殊接触器而不是标准继电器？

直流电路需要特殊接触器而不是标准继电器，主要是因为直流电缺乏自然的零交叉点，使得电弧极难熄灭。

直流接触器与继电器的典型额定电流是多少？

直流接触器通常可处理 10 A 至数千安培的高功率负载，而标准继电器通常限制在 10 A 或更小。

直流接触器比继电器贵吗？

是的，直流接触器比标准继电器贵得多。

接触器和继电器可以在同一电路中一起使用吗？

是的，接触器和继电器经常在同一电路中一起使用。

采购直流接触器时，我应该寻找哪些认证？

选择直流接触器时，您应该寻找关键的安全、区域和制造认证，例如 UL（美国保险商实验室）、IEC 标准和 CE 标志，以确保安全性和合规性。
