隔离器和断路器是电力系统中广泛使用的组件，有助于维持正常和安全的电力供应。隔离器和断路器在操作、设计和应用方面存在一定的差异。
了解两种类型电气设备之间的差异有助于选择合适的设备并确保电气系统的高安全标准。本文通过隔离器和断路器的工作原理和功能来比较它们的区别。
隔离器是一种在电力系统中使用的电气设备，用于将电力系统与其电源隔离。使用隔离器的主要目的是断开电路与电源的连接，以确保操作设备时任何人员的安全。隔离器不能用于中断负载电流。此外，隔离器不具备任何灭弧能力。隔离器提供电源和电路之间的可见隔离。
浙江勤好科技的 隔离开关系列 很好地说明了这一类别。 CRS1 系列 DIN 导轨隔离器 和 CRS1 系列面板隔离器 适用于交流和直流系统，并广泛指定用于建筑和电信等多种应用。
断路器是一种用于电路中以接通、断开和保护电路的电气装置。断路器具有在电路过载和短路时断开电路的能力，以避免设备损坏或发生事故。与隔离器相比，断路器具有灭弧能力。

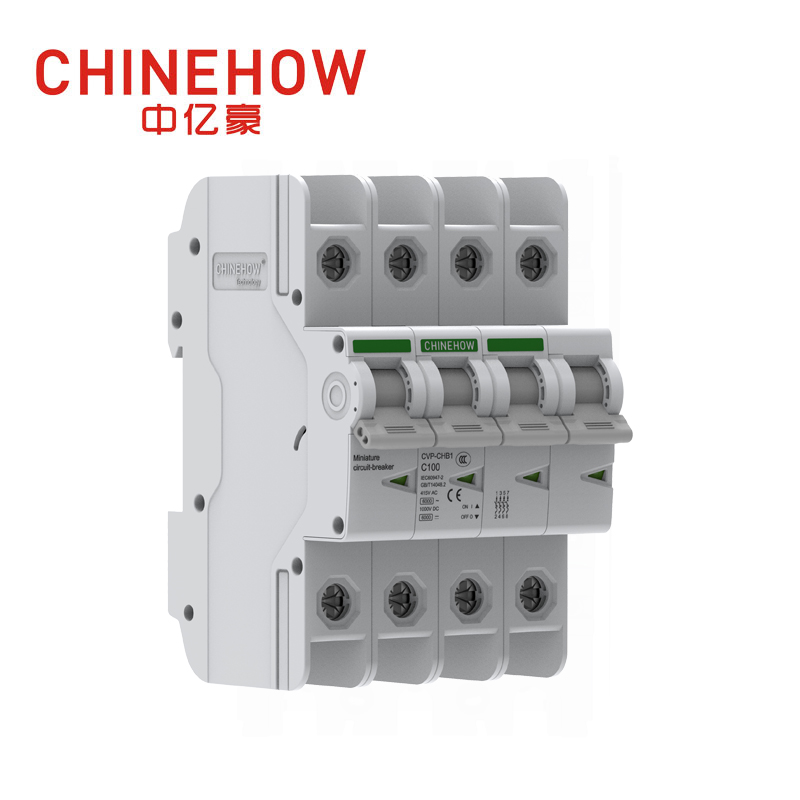

中浩的产品线涵盖了从住宅级防护到工业级配电的功能。微型 断路器系列（包括 CVP-CHB1 IEC 系列 和 CVP-CHB1 北美系列）涵盖标准的最终电路保护，而 塑壳断路器系列 和 液压电磁断路器系列 则将保护范围扩展到更高电流、更高分断能力的应用，例如电动汽车充电、储能和工业面板。
下表总结了在指定面板或配电板设备时最重要的区别。
范围 | 隔离开关 | 断路器 |
主要目的 | 提供物理隔离以进行维护 | 识别并停止因过载或短路而产生的任何电流 |
操作流程 | 手动操作，但不自动跳闸 | 通过热、磁或电子感应自动跳闸 |
负载断断能力 | 仅卸载开关（尽管可以使用某些负载断路类型） | 额定中断正常和故障电流 |
故障电流中断 | 不适合故障电流中断 | 故障清除能力由其额定分断能力（Icu/Ics）决定。 |
操作后重置程序 | 不适用；不是为了“旅行”而设计的 | 跳闸后可复位 |
适用标准 | IEC 60947-3 | IEC 60898-1 (MCB) 或 IEC 60947-2 (MCCB) |
面板位置 | 保护装置上方和维护场所 | 在隔离器下方，保护每个单独的电路 |
隔离验证 | 通常提供可见的气隙用于上锁/挂牌验证 | 并非旨在提供隔离验证 |
不，这一点必须说清楚，因为这是大多数现场错误发生的地方。隔离器不能替代断路器，因为它根本不能中断故障电流；在发生短路时尝试打开隔离器可能会熔化其触点，引发电弧闪光，并导致面板发生灾难性故障。
同样，断路器不能取代隔离器，因为大多数断路器虽然可以断开电路，但缺乏根据 IEC 60947-3 提供保证隔离功能的认证。
为什么这两个设备通常安装在一起：
隔离器提供经过验证的安全中断： 维护人员必须拥有某种机制，通过在工作开始前给出视觉指示来确保电路已断电。
断路器提供持续保护： 一旦电路通电，断路器就会针对任何故障提供保护。
监管框架期望两者兼而有之： 有几项国家布线规则和 IEC 指南要求在保护设备之前有一个明确标识的隔离器，特别是那些需要使用锁定电源进行维护的设备。
这就是为什么在太阳能光伏、工业电机控制和开关设备应用等面板设计中，隔离器通常放置在断路器的上游。
只要系统需要专用的、可验证的断开点而不是自动保护，就可以指定隔离器：
维护和服务点： 隔离器在电路中提供物理和可锁定的保护，技术人员可以在其中对下游设备进行操作。
太阳能光伏直流侧断开： 直流隔离开关，例如 Chinahow 的 CRS1 系列提供的高达 1500 VDC 的开关，用于将光伏组串与逆变器隔离，作为维护或紧急操作期间的安全措施。
电机控制电路：隔离器放置在电机启动器/驱动器之前，以便可以在不依赖启动器开关能力的情况下进行安全维修。
上锁挂牌 (LOTO) 点： 设施管理者信任隔离器作为指定的 LOTO 设备，因为其状态易于观察。
只要优先考虑自动过流和短路保护，就指定断路器：
配电板和最终电路： MCB 为照明、插座和小功率电路提供过载和短路保护。
工业和商业配电盘： MCCB 和液压电磁断路器为需要更高额定值的馈线、电机电路和主进线口提供过载和短路保护。
电动汽车充电和储能系统： 快速、温度稳定的断路器用于为电池、充电器电路和逆变器电路提供保护，防止误跳闸和较慢的故障清除。
数据中心和 5G/电信电力系统： 断路器需要具有严格的公差跳闸特性，以保护关键负载免受电路上游侧故障的影响。
将隔离器与断路器混淆不仅是规格错误，而且是错误的。这是一种安全隐患，会带来直接的监管和财务后果。
电弧闪光风险： 隔离器无法断开有电流流动的电路。当有电流流动时试图断开电路会产生电弧闪光，可能导致烧伤、设备损坏和火灾危险。正是由于这个原因，隔离器具有卸载额定值，并且负载断路版本（如果可用）为此目的进行了测试。
上锁挂牌合规性： 涉及隔离点要求的程序需要隔离器，而不是断路器，因为气隙有清晰的视觉证据，可以表明电路中是否有电流流过。使用断路器作为隔离点可能会在审核流程链中造成间隙。
规范和检查合规性： 大多数电气规范要求设备除过流保护开关外还必须具有独特的隔离开关。混淆这两个目的将导致检查过程的失败。
协调和选择性： 在多级配电的情况下，隔离器相对于断路器的正确定位对于实现选择性至关重要，以便在发生任何故障时，最近的上游断路器运行，而不是更大的区域出现停电。
为了在隔离器和断路器之间进行选择，甚至确定面板需要多少个隔离器和断路器，需要仔细分析应用：
定义主要要求： 如果出于维护目的需要可靠的隔离点，则选择隔离器。如果需要在过载或短路情况下自动安全，则应选择断路器。
确认电流和电压额定值： 确保设备的电流、电压额定值和极性额定值（如果适用）等于系统的值，而不是所连接负载的标称值。
检查断路器的分断能力： 确保断路器 Icu/Ics 额定值大于安装位置的预期故障电流。否则断路器可能无法清除故障。
验证隔离功能认证： 如果需要隔离器充当 LOTO 点，请确保有符合 IEC 60947-3 标准的隔离器功能等级，而不仅仅是标准的开路开关。
考虑环境条件： 工作温度范围、海拔高度和外壳类型在这两种情况下都很重要。例如，Chinahow 的 CRS1 隔离器的工作温度范围为 -40°C 至 +75°C。
设备之间的协调计划： 如果隔离器和断路器串联安装，请确认它们的组合布置满足总体配电设计的选择性和区分要求。
对于涵盖新能源汽车、快速充电基础设施、储能和光伏系统的应用，审查制造商的完整 应用产品 组合及其认证可以大大缩短规范流程，特别是当单个供应商可以提供额定相同负载的隔离器和断路器时。
“隔离器只是一个更便宜的断路器”： 这种方法忽略了这些设备具有完全不同功能的事实。隔离器是隔离装置，而断路器是保护装置。这些设备的成本不同，因为断路器具有额外的监控和操作机制。这里的质量是没有问题的，因为隔离器和断路器是不同的产品。
“如果一个设备有一个开关，那么它一定是一个断路器”： 同样，隔离器具有打开和关闭电路的能力。断路器与其他开关的区别在于故障的自动检测和中断。
“RCD和RCCB与隔离器相同”： 漏电保护器检测对地漏电流并自动动作；因此，它们被认为是保护装置而不是隔离器。
“处于关闭位置的断路器相当于隔离”： 许多断路器不提供可见的、经过验证的气隙，并且未经过 IEC 60947-3 的隔离功能认证。依靠断路器的断开位置作为维护隔离点，如果没有专用隔离器，可能达不到规范要求和良好的安全实践。
隔离器和断路器都是电气系统的重要器件。这些设备可保护电气设备免受任何类型的故障或损坏。除此之外，他们还负责管理任何类型的故障情况。
就其功能而言，这两种设备有很多相似之处。然而，这两种电气设备在许多方面都有所不同，包括它们的操作和功能方式、它们包含的不同部件等等。 Chinehow 为电子设备提供各种电气元件，因此您可以详细了解您的套件。
不可以，您不能使用隔离器代替断路器，因为隔离器不能提供针对过载或短路的自动保护。
不会，隔离开关在故障期间不会自动关闭。它仅手动操作，没有内部跳闸机制。
在电气面板中，隔离器通常首先出现（上游，靠近主电源），然后是断路器。首先放置隔离器有多种原因：(1) 来自主电源的电力首先进入隔离器（主开关），然后再流入断路器和配电母线；(2) 首先放置隔离器可以让您关闭并完全断开整个面板（包括断路器）的电源，以便技术人员可以安全地工作而无需接触带电电线。
太阳能光伏系统并不总是需要单独的独立单元，因为现代混合逆变器通常具有集成直流开关，但同时使用专用直流隔离器和过流保护装置（断路器或保险丝）可提供最安全、最合规的设置。
