电气系统保护需要绝对的精度。指定错误的断路器会导致灾难性的设备故障、严重的安全隐患以及代价高昂的设施停机。工程师和采购团队在设计配电盘时面临着复杂的挑战。您必须在前期设计要求与精确协调、高中断能力、环境适应能力和现代设施集成之间取得平衡。电气故障不会原谅错误的计算。未能清除故障的断路器会立即危及整个下游网络。

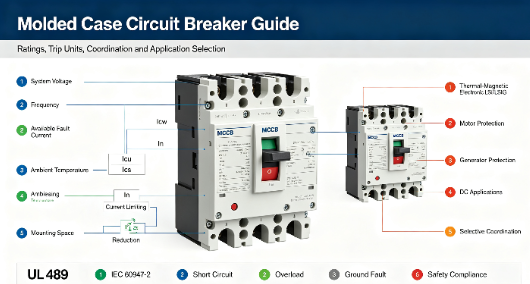

本指南提供了选择技术评估框架 塑壳断路器的。我们将探讨基本额定值、脱扣单元技术、物理配置和特定于应用的限制。通过了解这些参数，您可以设计一个优先考虑安全性、确保合规性并在苛刻条件下保持持续供电的配电系统。
分断能力是不可协商的：选择 MCCB 需要将断路器的短路分断额定值 (Icu/Ics) 与安装点的最大可用故障电流相匹配。
脱扣单元选择提高精度：热磁单元为标准负载提供经济高效、可靠的保护，而电子脱扣单元提供复杂协调所需的精细 LSI/LSIG 调整和通信协议。
应用决定配置：高效电机、发电机或直流系统等专用负载需要特定的跳闸曲线和灭弧设计，以处理独特的故障特性，而不会出现误跳闸。
合规性确保安全：为了遵守法规和减轻责任，必须根据区域和应用标准（例如 UL 489、IEC 60947-2）进行验证。
目录

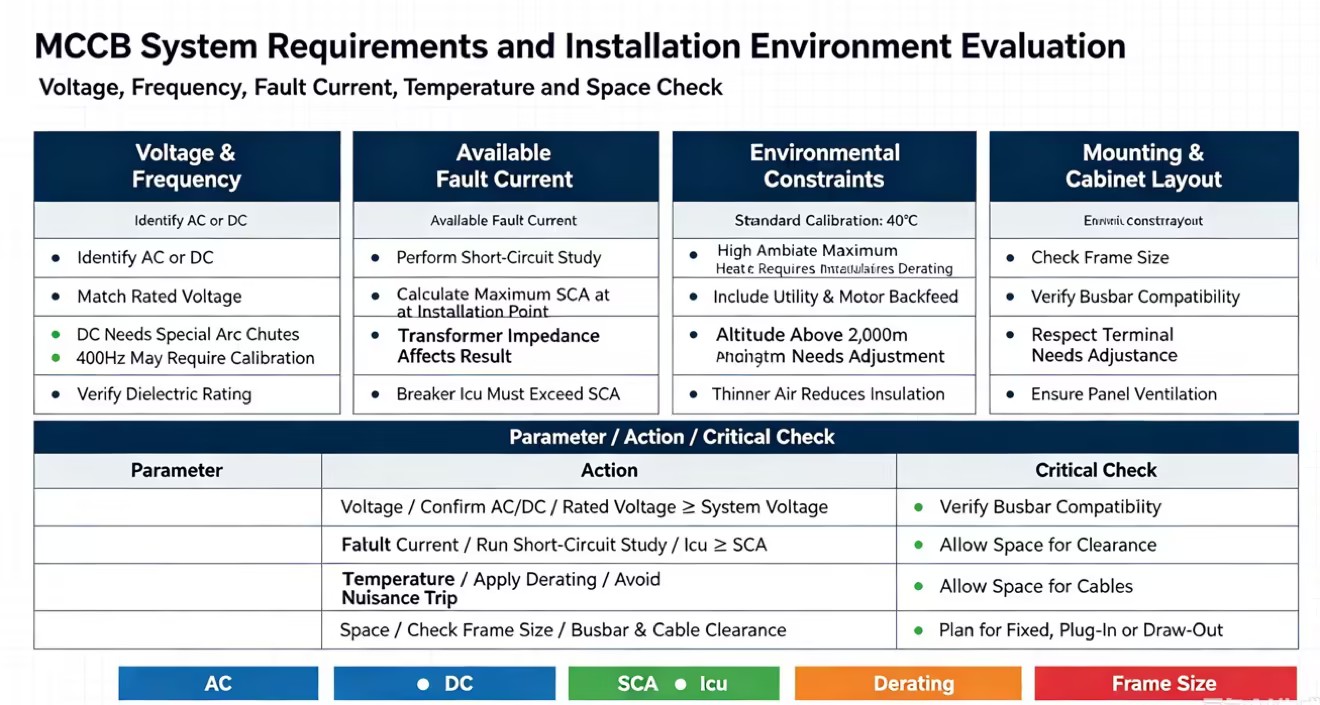

如何在选择前定义您的 MCCB 要求
电压和频率如何影响 MCCB 选择
电压和频率直接影响塑壳断路器的性能和选择。交流和直流系统需要不同的设计，因为直流电弧更难熄灭。工程师还必须考虑工作频率，因为为 50Hz 或 60Hz 设计的标准断路器可能无法在高频系统中正常运行。选择正确的电压和频率额定值可确保可靠的保护和安全运行。
如何计算所需的短路额定值
MCCB 中断额定值必须与电气系统中可用的最大故障电流相匹配。短路研究通过考虑变压器输出、市电功率和电机贡献等因素来帮助确定所需的分断能力。选择故障等级不足的断路器可能会在短路时造成严重的设备损坏和安全风险。
变压器尺寸（千伏安） | 二次电压 | 阻抗（%Z） | 估计短路电流 (SCA) |
|---|---|---|---|
500kVA | 480V/277V | 5.0% | 大约。 12,000A |
1000千伏安 | 480V/277V | 5.75% | 大约。 21,000A |
2000千伏安 | 480V/277V | 5.75% | 大约。 42,000A |
2500千伏安 | 208V/120V | 5.75% | 大约。 120,000A |
环境和安装空间如何影响塑壳断路器性能
操作环境严重影响断路器的性能。环境温度直接影响热磁单元的脱扣阈值。大多数标准断路器都经过校准，可在 40°C (104°F) 下运行。在高温环境中安装这些断路器，例如不通风的室外外壳或工业锅炉房，需要严格降额。如果不考虑环境热量，断路器将以低于其铭牌额定值的电流跳闸。
海拔高度也会影响介电强度。在 2,000 米（6,600 英尺）以上，空气变得稀薄，从而降低了其绝缘性能和冷却能力。安装在高海拔地区的断路器需要降低电压和电流，以防止绝缘击穿和过热。面板占用空间决定了您可以指定的物理框架尺寸。高密度配电盘需要紧凑的断路器设计，同时又不牺牲中断能力。
选择 MCCB 之前要检查的关键额定值
框架尺寸与连续额定电流 (In)
正确的规格需要了解框架尺寸和连续电流额定值之间的区别。框架尺寸代表物理断路器组件可以安全处理的最大连续电流。它规定了外部尺寸、端子尺寸和内部机械坚固性。常见的框架尺寸包括 100A、250A、400A 和 1000A。
连续额定电流 (In)，通常称为“跳闸额定值”，是断路器在不跳闸的情况下连续承载的特定电流。您可以在 250A 框架内安装 150A 脱扣单元。这种模块化允许未来负载扩展，而无需更换整个物理断路器。
根据国家电气规范 (NEC) 指南，对于持续三小时或更长时间的负载，标准断路器的额定连续电流只能达到其连续额定电流的 80%。如果连续负载为 80A，则必须指定 100A 标准断路器。您还可以采购 100% 额定的断路器。这些需要特定的外壳体积和专门的 90°C 电线绝缘材料来安全散热，从而使您能够将断路器额定值与连续负载精确匹配。
了解 MCCB 分断能力：Icu 与 Ics
中断能力定义了断路器安全消除故障的能力。 IEC 60947-2 标准将其分为两个指标：Icu 和 Ics。
极限短路分断能力 (Icu) 是断路器至少可以安全中断一次的绝对最大故障电流。清除 Icu 级故障后，断路器可能会遭受内部损坏，并且可能无法继续使用。它可以防止灾难性故障，但在此过程中牺牲了自己。
工作短路分断能力 (Ics) 是断路器可以中断并仍保持完全运行的故障电流。它以 Icu 的百分比表示（例如 50%、75% 或 100%）。对于数据中心、医院和连续制造工厂等关键任务设施来说，优先考虑高 Ics 评级是必要的。 Ics 等于 100% Icu 的断路器可确保在发生严重故障后快速恢复供电，从而最大限度地减少设施停机时间。
评级参数 | 定义 | 故障后的运营影响 | 最佳应用焦点 |
|---|---|---|---|
Icu（终极容量） | 最大故障电流一次安全开断。 | 断路器可能需要更换或进行大量测试。 | 标准商业建筑，非关键负载。 |
ICs（服务能力） | 故障电流中断，同时保留全部功能。 | 断路器可以立即复位并恢复正常服务。 | 医院、数据中心、连续工业流程。 |
Icw 如何提高电气系统选择性
Icw（短时耐受电流）表示断路器可以安全地短时间承受多少短路电流而不跳闸。高 Icw 额定值允许上游断路器延迟操作，而下游断路器首先清除故障。这通过限制受影响电路的断电而不是关闭整个设施来提高系统选择性。
限流 MCCB 如何减少故障损坏
限流 MCCB 可在高故障电流达到最大水平之前快速中断它们。通过降低峰值电流和故障能量，它们可以最大限度地减少对电缆、电气设备和配电系统的损坏。这些断路器在快速故障保护至关重要的高容量电网中特别有用。
热磁脱扣器与电子脱扣器：选择哪一种？
热磁脱扣器的工作原理
热磁脱扣单元利用传统的机电元件来提供双重保护。热元件由双金属片组成。当电流流过断路器时，它会产生热量。在持续过载期间，热量导致双金属片以可预测的速率弯曲。一旦偏转足够远，就会解锁跳闸机构。这提供了反时限保护：过载越高，带材弯曲和使断路器跳闸的速度越快。
磁性元件采用电磁铁。在大规模短路期间，极端电流尖峰会产生强大的磁场，立即拉动电枢，从而在不等待热量积聚的情况下使断路器跳闸。
这些装置非常适合标准配电板、电阻照明负载以及不需要高级协调的成本敏感型项目。它们缺乏精确的可调节性，并且它们的热响应非常容易受到环境温度变化的影响，需要在炎热环境中小心降额。
电子脱扣器如何改进保护控制
电子脱扣单元放弃了双金属片，转而采用内部电流互感器 (CT) 和微处理器。 CT 连续测量流过断路器的真实 RMS 电流。微处理器将这些实时测量值与编程参数进行比较，并在超过阈值时以电子方式执行跳闸命令。
该技术通过可调节的 LSI 和 LSIG 配置提供无与伦比的精度：
长时间 (L)： 防止持续过载。您可以调整电流拾取电平和时间延迟，从而精确匹配电缆载流量。
短时 (S)： 防止发生较低程度的故障。可调节的延时允许下游断路器首先清除故障，确保完美的选择性协调。
瞬时 (I)： 通过立即跳闸（无故意延迟）来防止大规模短路。
接地故障 (G)： 检测对地的低水平泄漏电流，防止设备损坏并降低火灾风险。
现代电子脱扣器还具有先进的通信协议。它们通过 Modbus、Profibus 或以太网与楼宇管理系统 (BMS) 和 SCADA 网络无缝集成。这种连接使设施管理人员能够监控实时能源消耗、跟踪峰值需求并接收预测性维护警报。电子单元是需要精确选择性协调、计量功能和远程设施管理的复杂配电系统的最佳选择。
特征 | 热磁脱扣单元 | 电子脱扣器 |
|---|---|---|
传感机制 | 双金属片及电磁铁 | 电流互感器和微处理器 |
可调性 | 有限（通常固定热，可调磁） | 高粒度（LSI/LSIG 刻度盘） |
温度灵敏度 | 高（在炎热环境下需要降额） | 低（测量真实的 RMS 电流，无论环境热量如何） |
沟通 | 没有任何 | 兼容 Modbus、以太网、Profibus |
为不同的应用选择 MCCB
如何保护电机免受启动电流影响
电动机对电路保护提出了独特的挑战。当交流电机启动时，它会吸收大量浪涌电流来克服机械惯性并建立磁场。该启动电流可以在几秒钟内轻松达到电机满载电流 (FLA) 额定值的六到十倍。
标准热磁断路器通常会将这种正常浪涌解释为短路，从而导致每次启动设备时出现令人讨厌的跳闸。为了解决这个问题，您必须指定电机电路保护器 (MCP) 或 配备高度可调磁脱扣设置的通过将瞬时磁拾取阈值提高到电机堵转电流之上，断路器可以忽略启动尖峰，同时在电机达到运行速度时仍提供强大的短路保护。 塑壳断路器。
如何为发电机系统选择 MCCB
保护发电机需要采用与保护公用电源不同的方法。公用电网可以提供大量故障电流。发电机具有高内阻抗。在短路期间，发电机的故障电流迅速衰减，通常在几个周期内降至其额定输出的两到三倍。
标准热磁断路器可能无法及时检测到这种低电平、衰减的故障电流以防止交流发电机损坏。发电机应用需要具有低电平短时吸合设置和专门减量曲线的电子脱扣单元。这些设置可确保断路器在发电机功率下准确、快速地跳闸，从而保护交流发电机绕组免受热损坏。

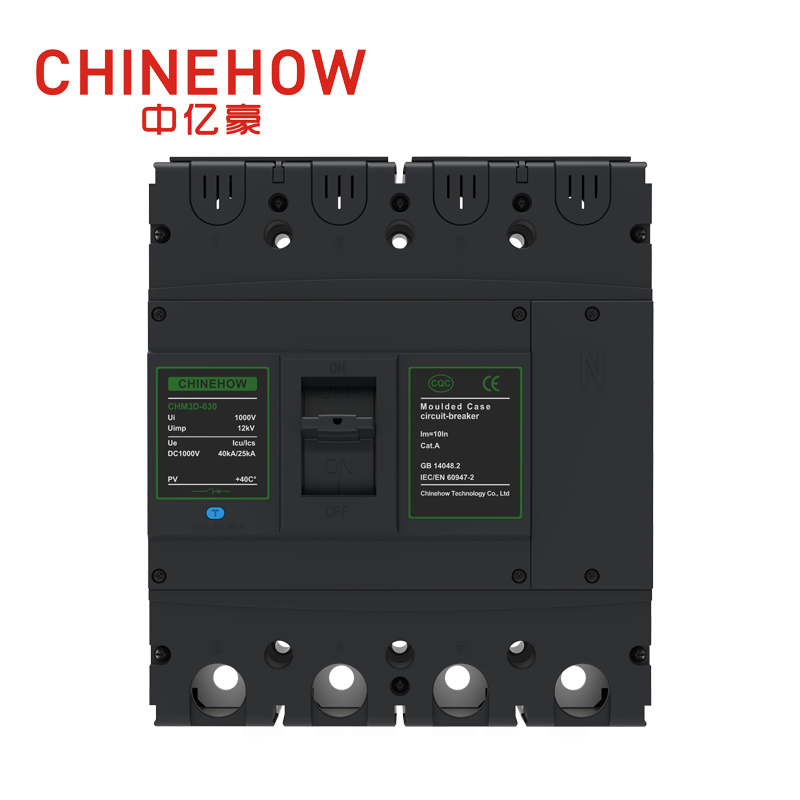

为直流系统和储能选择 MCCB
太阳能光伏发电、电池储能系统（BESS）和电动汽车充电基础设施的快速扩张将直流电路保护推到了最前沿。中断直流电比中断交流电要困难得多。由于直流电压永远不会过零，因此当断路器触点打开时，电弧会剧烈维持。
您不能在高压直流应用中使用标准交流断路器。您必须指定专门的直流额定塑壳断路器。这些设备具有专门的灭弧槽、将电弧吹入分流器的永磁体以及跨多极的特定串联接线配置。串联接线柱增加了总气隙和电弧电压能力，确保直流电弧安全伸展、冷却和熄灭。
为直流系统和储能选择 MCCB
固定式、插入式和抽出式 MCCB
根据维护需求，MCCB 有不同的安装选项。 固定断路器 直接连接到面板，需要完全关闭才能更换。 插入式断路器 可以通过单独的连接底座更快地安装和拆卸。 抽出式 MCCB 提供最高的灵活性，使技术人员能够安全地断开和拆卸断路器进行维护，同时减少停机时间。它们通常用于数据中心、关键设施和工业系统。
UL 489 与 IEC 60947-2：MCCB 标准解释
MCCB标准确保在不同市场的安全可靠运行。 UL 489 主要用于北美地区，重点关注过载保护、短路性能和温度测试。 IEC 60947-2 广泛应用于欧洲、亚洲等地区，对分断能力和选择性有要求。正确的标准取决于安装位置和应用要求。
MCCB 配件和升级选项
现代 MCCB 可配备各种附件以改善控制和监测。常见选项包括用于远程关闭的分励脱扣器、用于低压保护的欠压脱扣器、用于状态监控的辅助触点以及用于故障指示的报警开关。模块化 MCCB 设计还允许未来升级，例如用先进的电子保护系统替换基本脱扣单元，而无需更改整个断路器。
塑壳断路器常见选型问题及解决办法
现场风险 | 根本原因 | 缓解策略 |
|---|---|---|
滋扰跳闸 | 重叠的跳闸曲线或不受管理的电机浪涌电流。 | 进行选择性协调研究。利用电子脱扣单元微调时间-电流曲线。 |
热降解 | 安装的断路器在低于额定电流的极热状态下跳闸。 | 根据制造商数据应用适当的降额系数。确保面板通风良好。 |
不当终止 | 连接松动或不匹配会产生高电阻。 | 指定正确的接线片类型 (AL/CU)。使用校准工具严格遵守制造商扭矩规格。 |
生命周期故障 | 随着时间的推移，电子脱扣单元中的微处理器会悄无声息地发生故障。 | 实施例行的初级和次级注入测试以验证微处理器功能。 |
结论
向您的电气工程师请求最新的短路和协调研究，以确定您设施的准确 Icu/Ics 要求。
在选择框架尺寸之前，请审核现有配电板以验证可用的物理空间、母线配置和环境温度条件。
指定特定负载特性所需的准确脱扣单元设置 (LSI/LSIG)，以确保下游设备的时间选择性。
在最终确定采购订单之前，请查阅制造商技术文档以确认附件兼容性，例如分励脱扣器或辅助触点。
常问问题
问：MCB 和塑壳断路器 (MCCB) 有什么区别？
答：微型断路器 (MCB) 可处理低电流应用，通常额定电流高达 100A，中断能力低于 15kA。他们有固定的行程设置。 MCCB 更大，可处理高达 3000A 的连续电流，提供高达 200kA 的巨大分断能力，并具有可调节的热、磁或电子脱扣单元，以实现精确的系统协调。
问：MCCB 的 80% 与 100% 评级意味着什么？
答：标准 NEC 规则要求断路器在持续超过三个小时的负载下仅承载其连续额定电流的 80%，以防止过热。 100% 额定 MCCB 经过专门测试和认证，可连续承载其满铭牌电流。这需要特定的外壳尺寸和 90°C 额定接线来管理散热。
问：如何确定 MCCB 所需的分断等级？
答：您必须执行短路故障电流研究。该工程分析计算电网和本地系统可以输送到安装断路器的特定点的绝对最大故障电流。断路器的中断额定值必须超过该计算值，以防止灾难性故障。
问：断路器中的Icu和Ics有什么区别？
答：Icu（极限短路分断能力）是断路器一次可以安全中断的最大故障电流，尽管之后可能需要更换。 Ics（服务短路分断能力）是断路器在保持完全运行并准备重置以继续服务的同时可以中断的最大故障电流。
问：什么是限流塑壳断路器？
答：限流断路器可以在不到半个电气周期内检测并清除高强度短路。通过如此快速的反应，它可以防止故障电流达到其破坏性峰值，从而大大降低允许通过的能量，并保护敏感的下游设备免受热和机械损坏。
问：电子脱扣单元中的 LSIG 代表什么？
答：LSIG 定义了电子脱扣单元中的可调保护参数。它代表长延时（防止持续过载）、短延时（通过协调时间延迟防止较低级别的故障）、瞬时（在大规模短路时立即跳闸）和接地故障（检测对地的危险泄漏电流）。
