液压电磁断路器与热磁断路器：有什么区别？

在关键任务电气系统中，误跳闸或延迟故障响应的隐性成本通常源于断路器的操作机制与其部署环境之间的根本不匹配。波动的环境温度和复杂的负载曲线需要精确的电路保护。在极端或多变的环境中依赖标准热机制迫使工程师计算复杂的降额曲线，从而面临过早跳闸或灾难性设备故障的风险。

本指南提供了的技术评估 液压磁断路器与热磁替代方案 ，详细介绍了其工作原理、热应力下的性能以及确保准确规格的具体应用标准。

• 温度抗扰度：液压电磁断路器基本上不受环境温度波动的影响，无需热磁断路器所需的温度降额。

• 跳闸速度和精度：热机构提供适合中等过载（如电机启动）的延迟响应，并在接近运行过载时提供可靠的校准，而液压磁性机构对故障响应更快，并根据流体粘度提供高精度、可定制的跳闸曲线。

• 复位功能：液压电磁断路器允许在跳闸后立即复位，而热磁断路器则需要双金属片强制冷却一段时间。

• 应用调整：选择很大程度上取决于环境稳定性；热磁对于气候控制环境来说具有成本效益，而液压磁对于户外、海洋、数据中心和高密度面板应用至关重要。

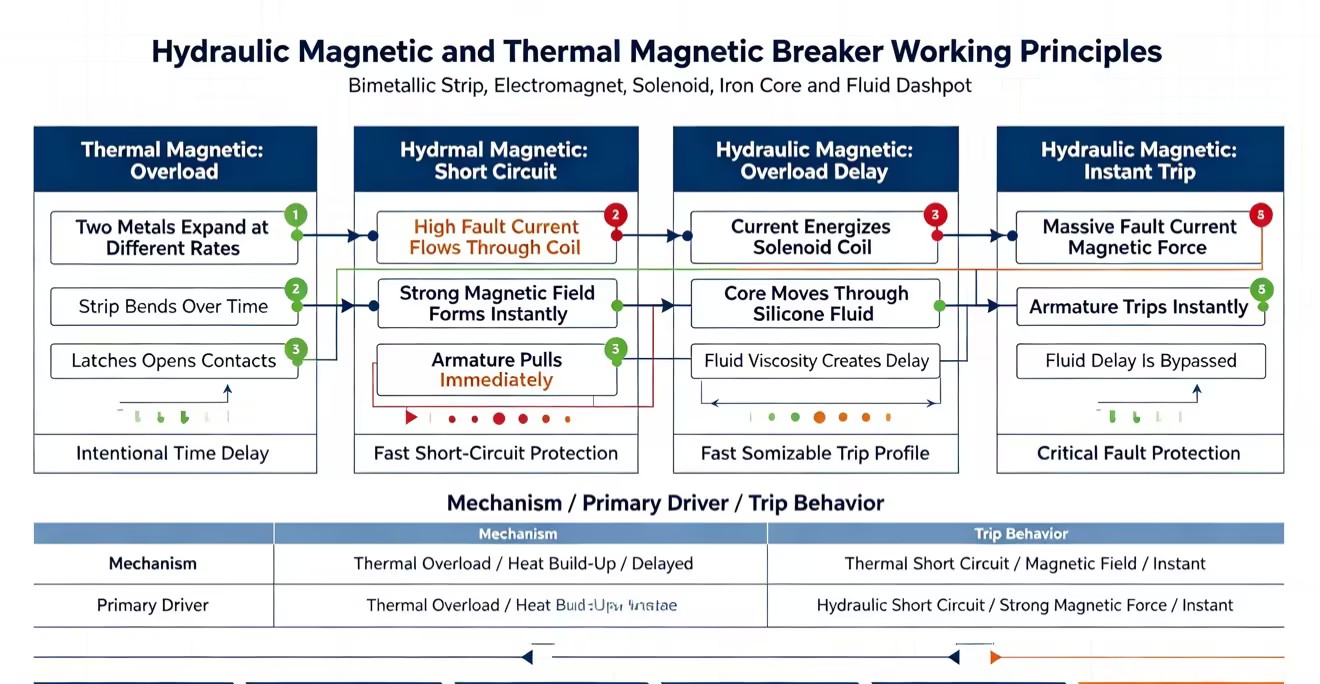

热磁式和液压磁式断路器的工作原理

断路器使用不同的机制来检测过载和短路。 热磁力断路器依靠热量和磁力，而 液压磁力断路器则利用磁力和流体控制。了解其工作原理有助于工程师为不同的应用选择正确的保护方法。

热磁断路器的工作原理

热磁断路器采用两种保护方式：

• 热保护： 双金属片检测长期过载。

• 磁保护： 电磁铁对突然短路做出反应。

过载期间，电流会加热双金属片。由于两种金属以不同的速率膨胀，带材会弯曲并在受控延迟后释放跳闸机构。这可以防止电流临时增加期间不必要的跳闸，例如电机启动。

对于短路，电磁铁会产生强大的磁力并立即使断路器跳闸。这种快速响应有助于保护设备免受严重电气故障的影响。

主要特点：

• 适用于标准过载保护

• 为电机启动提供延迟响应

• 短路时瞬时跳闸

• 常见于室内电气系统

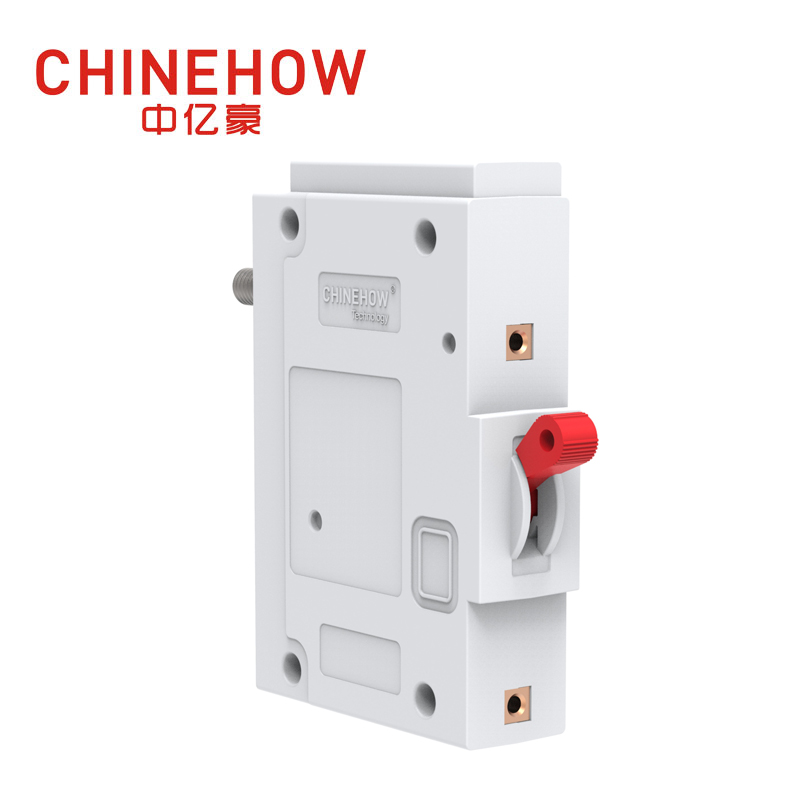

液压电磁断路器的工作原理

液压电磁断路器使用电磁线圈、动芯、弹簧和硅油来控制跳闸。与热断路器不同，它们不受周围温度变化的影响。

在正常情况下，磁力不足以移动磁芯，因此电路保持闭合状态。过载期间，增加的电流会产生更强的磁场。芯体在硅油中移动，流体阻力控制跳闸延迟。

通过改变流体粘度，制造商可以调整不同应用的行程曲线。快速曲线可保护敏感电子设备，而较慢曲线则可处理启动电流较高的设备。

对于短路，强磁场会绕过流体延迟并立即使断路器跳闸。

主要特点：

• 极端温度下性能稳定

• 可调行程特性

• 快速响应电气故障

• 适用于船用、户外、高密度设备

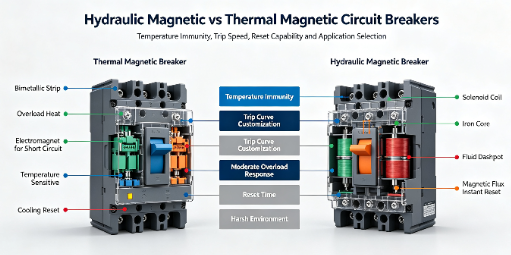

快速比较

液压磁力断路器和热磁力断路器之间的主要区别

比较这两种技术需要评估不同操作状态下的关键性能指标。这些指标决定了系统可靠性、安全合规性和运营效率。以下尺寸突出了实际部署中热磁机制和液压磁机制之间的鲜明对比。

温度如何影响断路器性能

热量对热磁断路器有深远的影响。高环境温度会降低实际跳变点。如果外壳温度达到 50°C，25°C 时额定电流为 20A 的断路器可能会在 16A 电流时跳闸。这种现象会在正常操作期间导致连续的令人讨厌的跳闸，特别是在密集的控制面板或暴露在阳光直射的室外外壳中。相反，寒冷的温度会升高跳变点。冰冻环境中的断路器可能只有在电流达到危险水平时才会跳闸，从而导致保护延迟和潜在的电线绝缘损坏。

工程师必须在非标准环境下对热断路器进行精确的温度降额计算。制造商提供复杂的降额曲线。系统设计人员必须查阅这些图表，计算外壳内的预期环境温度，并相应地加大断路器的尺寸。此过程使面板设计变得复杂，增加了所需的线规，并带来了规格错误的高风险。

液压 电磁断路器 依赖于电流感应磁通量而不是热量。它在 -40°C 至 +85°C 范围内保持稳定、准确的跳变点。无论周围空气温度如何，产生跳闸磁场所需的电流都保持恒定。缓冲器内的专用硅油经过精心设计，可在如此宽的温度范围内保持一致的粘度。这一特性在电路保护方面具有的优势是极端气候下的热等效物无法比拟的。工程师可以指定所需的准确电流强度，而无需查阅降额图表或超大导体。

跳闸曲线和响应时间

热磁断路器根据双金属片的加热行为使用固定跳闸曲线。它们的响应时间无法轻松调整，这可能会限制特殊负载的灵活性。液压电磁断路器可以通过调整流体粘度和弹簧设置来实现更多控制。它们可以提供快速、中速或慢速跳闸响应，以匹配不同的应用，例如敏感电子设备或具有高启动电流的设备。

复位时间和脱扣后行为

热断路器在过载跳闸后需要冷却时间，因为双金属片仍然受热并变形。这会延迟电力恢复并增加停机时间。液压电磁断路器不依赖热量，因此故障排除后可以立即复位。这可以减少恢复时间并帮助关键系统更快地恢复运行。

如何为您的应用选择合适的断路器

选择正确的断路器需要将技术映射到特定的行业应用。环境要求和运行负载特性决定了最佳选择。错误使用断路器类型会导致性能问题、增加维护次数并危及安全。

液压电磁断路器的使用场合

恶劣的环境需要坚固的组件。船舶应用、铁路牵引系统和室外电信机柜都会经历极端的温度波动。船舶机舱的温度可能超过 60°C，而室外电信箱可能面临 -30°C 的冬天。这些条件需要环境免疫组件。无论这些恶劣的气候变化如何，液压电磁断路器都能保证一致的保护，确保导航系统或通信阵列保持供电。

高密度面板是另一个关键应用。数据中心配电单元 (PDU) 和服务器机架将大量断路器安装在狭小的空间内。服务器产生大量局部热量。这种环境热量会导致标准热断路器过早跳闸，使关键服务器脱机并造成大量数据中断。液压电磁断路器忽略这种环境热量，确保数据中心基础设施不间断供电。

移动设备和发电机设备也受益于这项技术。便携式发电机在全球范围内部署，从北极条件转移到沙漠环境。设备制造商无法预测运营环境。指定液压电磁断路器可确保发电机提供一致的额定功率输出，无论其地理位置如何部署，从而防止操作员根据季节更换断路器。

热磁断路器的使用场合

标准商业和住宅应用仍然是热磁断路器的主要领域。 HVAC 系统、照明面板和室内配电板通常在气候受控的环境中运行。环境温度保持相对稳定，通常在 20°C 至 25°C 之间。在这些情况下，热断路器的温度敏感性不会造成重大操作风险，并且它们为标准接线提供足够的保护。

电机负载是热机制的理想应用。电动机在启动期间会吸收大量浪涌电流，通常是其运行电流的六到八倍。它们在持续运行期间也会逐渐升温。双金属片的自然热记忆与受保护电机的加热特性完美匹配。该断路器在接近运行过载时提供出色的校准，防止启动过程中出现误跳闸，同时提供可靠的保护，防止持续的、破坏性的过载可能熔化电机绕组。

结论

液压电磁断路器和热磁断路器之间的选择从根本上来说是环境抗扰性和应用适用性之间的选择。了解机械差异可确保您针对特定操作环境部署正确的技术，从而防止代价高昂的停机和设备损坏。

如果应用涉及极端温度变化、高密度发热或需要立即复位功能，请指定液压电磁断路器。它们的精度和温度抗扰度证明它们在关键基础设施中的使用是合理的。如果环境受气候控制并且涉及接近运行的电机过载，热磁断路器仍然是可靠的行业标准。

为了确保最佳的系统保护，请遵循以下可行步骤：

• 在最终确定面板设计之前，请查看您预期操作环境的具体跳闸曲线和降额图表。

• 计算峰值负载条件下潜在的外壳温升，以识别隐藏的热风险。

• 分析所连接设备的浪涌电流曲线以选择合适的延迟曲线。

• 请咨询专业断路器制造商，根据实际部署数据验证您的选择。

常问问题

问：液压电磁断路器的主要优点是什么？

答：主要优点是它不受环境温度变化的影响。无论是在寒冷的室外环境还是炎热的高密度设备机架中，它都将承载其全部额定电流并在指定的故障电流下跳闸。

问：热磁断路器需要温度降额吗？

答：是的。由于热磁断路器依靠热量来跳闸，因此在比其校准基线（通常为 25°C 或 40°C）更热的环境中操作热磁断路器需要精确降低断路器的容量以防止误跳闸。

问：热磁断路器可以立即复位吗？

答：不可以。脱扣后，热磁断路器内的双金属片必须物理冷却并恢复到其原始形状，然后该机构才会锁定并允许重置。然而，液压电磁断路器允许即时重置。

问：液压磁力断路器比热磁力断路器更快吗？

答：是的，对于中等过载。液压电磁断路器通常对低到中度故障的响应速度更快，而热磁断路器则故意花费更多时间来加热和跳闸。对于严重短路，两者都利用瞬时磁机制。

问：为什么数据中心要使用液压电磁断路器？

答：数据中心配电单元 (PDU) 会产生大量局部热量。液压电磁断路器可防止环境热量引起的跳闸，确保关键服务器不间断供电并保持最长的正常运行时间。

问：液压电磁断路器是否更适合恶劣环境？

答：是的。它们采用精密组件，例如充满液体的缓冲器和坚固的螺线管，这些组件在极端的热循环下不会退化。这使得它们在环境条件剧烈波动的海洋、铁路和户外电信应用中高度可靠。
