电磁断路器如何工作？

工业和商业应用中的可靠电气保护取决于灾难性热损坏发生之前短路电流的瞬时中断。指定错误的电路保护机制会导致严重的操作问题。误解特定断路器类型如何响应浪涌电流和环境温度会导致在安全检查期间出现令人讨厌的跳闸、设备性能下降或合规性故障。评估纯磁式、热磁式或液磁式断路器是否合适需要精确了解其内部机电操作、跳闸曲线和环境限制。您必须将断路器特性与负载曲线精确匹配。电磁 断路器 是抵御这些严重电气故障的主要防线。它利用内部电磁体来检测危险的电流尖峰并在几毫秒内物理断开电路。

关键要点

• 瞬时故障清除：电磁断路器利用电磁线圈集中并放大与负载电流成比例的磁场，从而在严重过流或短路时立即跳闸。

• 特定于应用的变化：虽然纯磁断路器提供瞬时保护，但热磁和液磁断路器会引入必要的时间延迟，以适应正常的电机或变压器浪涌电流。

• 环境稳定性：液压电磁断路器的运行不受环境温度影响，与温度敏感的热磁替代品相比，它们更适合极端环境。

• 规格标准：正确的选择需要将断路器的跳闸曲线和内部机构与特定的负载曲线、操作环境和外壳约束（例如，控制外壳中的 DIN 导轨安装）相匹配。

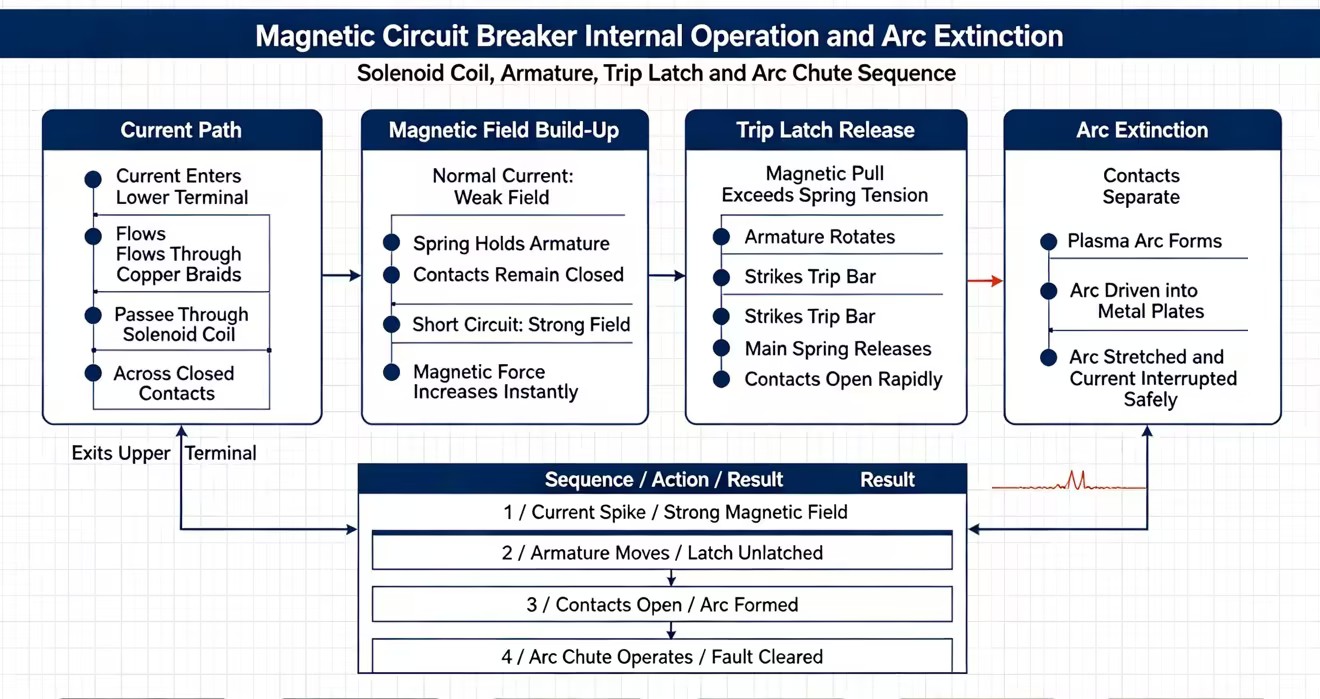

电磁断路器的工作原理

工程师必须了解确切的操作顺序和内部电流路径，以预测断路器在特定故障条件下的表现。断路器不是简单的开关。它是一种高度校准的机电设备，设计用于连续监测电流。了解内部物理原理有助于您排除误动作并验证工厂车间的保护协调。

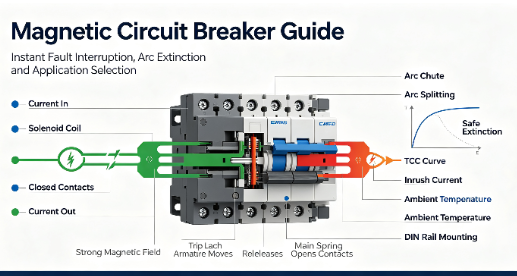

电磁线圈如何检测故障电流

电磁线圈如何检测故障电流

电流流经断路器的内部路径并通过电磁线圈。在正常情况下，磁力不足以移动跳闸机构，因此电路保持闭合状态。线圈设计集中磁场，使断路器能够快速检测电流突然增加。

当发生短路时，电流急剧上升并产生更强的磁场。该力激活跳闸机构并打开触点以停止电流流动。断路器的额定值必须正确，才能处理故障能量并安全地中断电路。

跳闸机构如何断开电路

预定的过电流水平会产生足够的磁力来吸引铰接的金属电枢。这是断路器的机械阈值。制造商校准电枢和电磁体之间的距离。他们还校准固定弹簧的张力。当磁力超过弹簧张力时，电枢就会移动。

衔铁的运动启动解锁序列。电枢撞击跳闸杆或自锁阻铁。此动作释放主操作弹簧中存储的机械能。弹簧加载的接触机构快速打开。机械连杆设计为无跳闸。这意味着您无法通过物理地将手柄推至 ON 位置来保持断路器闭合以防止故障。内部机制仍会解锁并打开触点。

瞬时跳闸的响应时间指标通常以毫秒为单位进行测量。目标是当电流变得太大时立即关闭电路。快速清理时间可防止下游电缆熔化。它们还可以保护敏感电子元件免受灾难性电压和电流浪涌的影响。标准 电磁断路器 可在不到一个交流周期内清除完全短路。

断路器如何安全地阻止电弧

下端子和上端子的物理分离破坏了正常的电流路径。然而，电流不会被中断。当触点拉开时，高压使触点之间的空气电离。这会产生过热的等离子弧。即使物理金属触点不再接触，电弧也允许电流暂时继续流动。电弧内的温度可能超过 5,000 摄氏度，足以蒸发标准金属。

灭弧室和灭弧器在安全消散电弧方面发挥着关键作用。故障电流产生的磁场将电弧推离触点。它迫使电弧向上进入一系列平行的金属板。这些板拉伸、冷却并将弧线分成更小的部分。电弧很快失去导电能量并熄灭，安全地完成电路中断。

为了确保可靠的灭弧，现场技术人员遵循以下具体做法：

1. 按照制造商指定的精确方向安装断路器，因为重力和热动力学会影响电弧排出。

2. 在断路器通风口上方保持足够的物理间隙，以允许电离气体逸出，而不会导致相间闪络。

3. 发生重大故障后检查外壳是否有烟灰或变色，这表明灭弧室吸收了大量能量。

4. 在通电之前，请验证中断额定值是否与特定面板位置处的可用故障电流相匹配。

磁力断路器的类型及其应用

纯磁断路器很少用于一般负载的隔离。大多数工业和商业应用需要过载和短路保护的组合。了解混合变化对于准确的规格至关重要。选择错误的变体会使设备容易受到持续低水平过载的影响，或者在设备启动期间导致令人沮丧的误跳闸。

用于即时保护的纯磁断路器

纯磁断路器可立即提供短路保护。它们不使用热元件或时间延迟，因此一旦电流超过磁阈值，它们就会跳闸。它们通常用于敏感电子设备和电机控制系统，其中短路保护与过载保护分开处理。

热磁断路器的工作原理

热磁断路器将过载和短路保护结合在一台设备中。热元件使用双金属片来检测长期过载，而磁性线圈则对短路立即做出响应。它们广泛应用于商业面板、暖通空调系统和需要稳定保护的一般电气应用。

液压电磁断路器的工作原理

液压电磁断路器使用电磁线圈、动芯、弹簧和流体室来控制跳闸响应。该流体提供可调节的延迟，允许电机或变压器正常启动电流，而不会出现意外跳闸。在严重短路时，磁力立即起作用，断开电路并保护设备。

如何选择合适的电磁断路器

根据所需的操作结果、可扩展性和安全合规性评估断路器功能，确保长期可靠性。您不能仅根据安培数选择断路器。您必须评估内部机制如何与特定负载特性以及安装面板的物理环境相互作用。

跳闸曲线如何影响断路器的选择

分析制造商跳闸曲线是断路器选择的强制性步骤。时间电流特性 (TCC) 曲线描绘了电流幅度和跳闸时间之间的精确关系。横轴表示电流为断路器连续额定值的倍数。纵轴表示跳闸所需的时间。工程师使用这些曲线来确保断路器在正常启动期间保持不动，但在电缆损坏发生之前跳闸。

您必须区分阻性负载和感性负载。电阻负载（例如加热器和白炽灯）具有最小的浪涌电流。他们可以使用具有快速跳闸曲线的断路器。电机和变压器等感性负载在启动过程中会产生大量电流尖峰。这些负载需要具有特定时间延迟的断路器，以防止误跳闸。选择高浪涌延迟曲线可以使电机在不降低电路的情况下达到运行速度。

温度如何影响断路器性能

环境温度会影响断路器的精度。热磁断路器依靠热量来触发过载保护，因此高温可能会导致提前跳闸，而寒冷的环境可能会延迟保护。液压电磁断路器使用磁电流感应代替热量，在更宽的温度范围内提供更稳定的跳闸性能。

安装空间和安装要求

合适的安装空间确保断路器运行安全可靠。安装前，工程师应考虑断路器尺寸、DIN 导轨兼容性、接线空间和外壳布局。即使温度稳定的液压电磁断路器也需要其他组件周围适当的通风，以防止过热并保持系统的长期可靠性。

结论

电磁断路器的基本工作原理是利用电磁铁在故障期间立即断开电路，这是电气安全的基础。触点的快速分离和产生的电弧的有效熄灭可以防止灾难性的设备损坏。然而，纯磁断路器高度专业化，需要与单独的过载继电器仔细协调。

对于一般应用，热磁断路器提供可靠的双重保护，防止过载和短路。对于温度变化极端或需要精确浪涌电流管理的负载的环境，液压电磁断路器是卓越的工程选择。它们消除了温度降额变量并提供高度可定制的时间延迟。

工程师在指定电路保护时应采取以下后续步骤：

• 查看所有预期感性负载的具体时间-电流特性曲线，以防止启动误跳闸。

• 如果使用热磁设备，请计算最终安装环境的环境温度变量并应用必要的降额系数。

• 根据所选断路器的物理尺寸验证外壳约束，包括 DIN 导轨兼容性和面板深度。

• 请咨询制造商规格，以确认短路中断额定值超过面板位置的最大可用故障电流。

常问问题

问：热断路器和磁断路器有什么区别？

答：热断路器使用加热双金属片来提供针对逐渐过载的延迟保护。磁力断路器使用内部电磁体来提供针对严重短路的瞬时保护。大多数现代商业和工业断路器将这两种机制组合成一个热磁单元，以提供针对所有故障类型的全面保护。

问：电磁断路器跳闸的速度有多快？

答：磁脱扣机构几乎是瞬时动作的。在严重短路期间，磁场变得足够强，足以在几毫秒内解锁电枢。这种快速响应通常会在不到一个交流周期内清除故障，从而防止对下游接线和敏感设备造成热损坏。

问：磁力断路器可以用于交流和直流电路吗？

答：虽然基本磁原理适用于交流电和直流电，但内部机制有所不同。直流电弧更难熄灭，因为电压不会过零。交流和直流断路器具有不同的线圈设计和灭弧室配置。它们不能普遍互换，必须针对具体应用进行专门评级。

问：为什么液压电磁断路器忽略环境温度？

答：液压电磁断路器的跳闸点完全由负载电流产生的磁通量和流体缓冲器的机械阻力决定。标准环境温度变化不会显着改变磁场强度和硅油的工程粘度，从而确保一致的性能。

问：什么原因导致磁力断路器发出嗡嗡声或嗡嗡声？

答：由于交流电在线圈中产生波动磁场，轻微的嗡嗡声是正常的。然而，过度或大声的嗡嗡声通常表明即将发生跳闸情况、内部电枢松动或电路在接近其最大过载阈值的情况下危险地运行。

问：如何测试磁脱扣功能是否有效？

答：验证瞬时磁脱扣需要专门的初级注入测试设备。该设备可以安全地模拟大电流短路故障，以测量断路器的精确毫秒响应时间。由于涉及高电流，该测试只能由合格的电气测试人员执行。
