过流保护装置是任何电气基础设施的主要故障保护装置。它们可以保护接线，防止灾难性的设备损坏，并确保故障情况下的人员安全。错误指定断路器会给您的设施带来严重后果。选择额定值较低的断路器会在故障期间带来巨大的火灾风险和灾难性故障的可能性。相反，过度指定会导致面板空间利用效率极低以及不必要的工程复杂性。您必须了解之间严格的技术界限 微型断路器 和 塑壳断路器。制定基于证据的规范可确保您的配电板在所有负载条件下安全高效地运行。我们将分解核心工程差异、操作限制和安装要求，帮助您针对特定应用做出正确的选择。

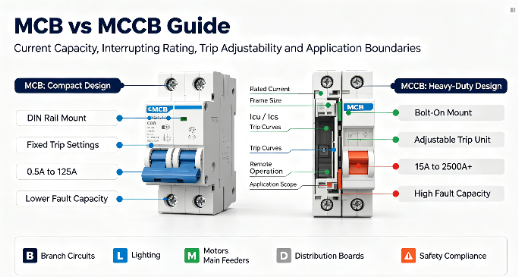

电流容量：MCCB 设计用于低电流应用（低至 0.5A 至 125A），而 MCCB 则可处理较高电流负载（通常从 15A 开始，最高可达 2500A 或更高）。
分断额定值：与 MCB（通常上限约为 10kA 至 15kA）相比，MCCB 提供明显更高的短路分断能力（高达 200kA）。
跳闸可调性：微型断路器具有固定跳闸设置； MCCB 提供可调节的跳闸特性（热、磁或先进的电子/固态），以实现精确的系统协调。
应用范围：MCCB是住宅、商业照明和小型机械的标准配置，而MCCB则用于重型工业电机、主馈线和复杂的商业配电板。
目录

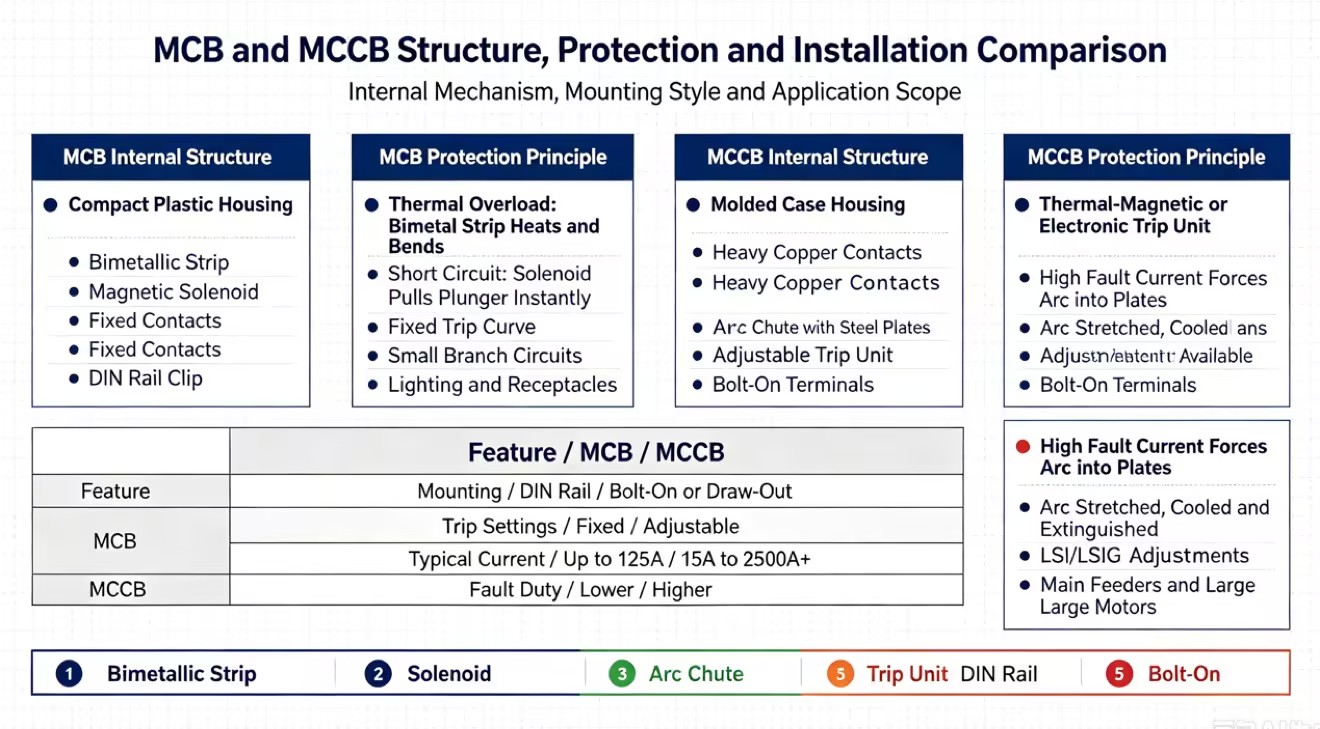

MCB 和 MCCB 解释：基本区别
什么是微型断路器 (MCB)？
什么是微型断路器 (MCB)？
微型断路器（MCB）是一种专为低压电路设计的紧凑型保护装置。它可以保护电气系统免受过载和短路的影响，使其适用于住宅面板、商业照明电路和小型控制系统。
MCB 使用两种保护方法。热元件通过双金属片检测连续过载，而磁性元件则对短路立即做出响应。其标准 35mm DIN 导轨设计可实现快速安装并节省面板空间。 MCB 的典型额定值为 0.5A 至 125A，非常适合小型且可预测的电力负载，例如办公室照明电路和一般配电。

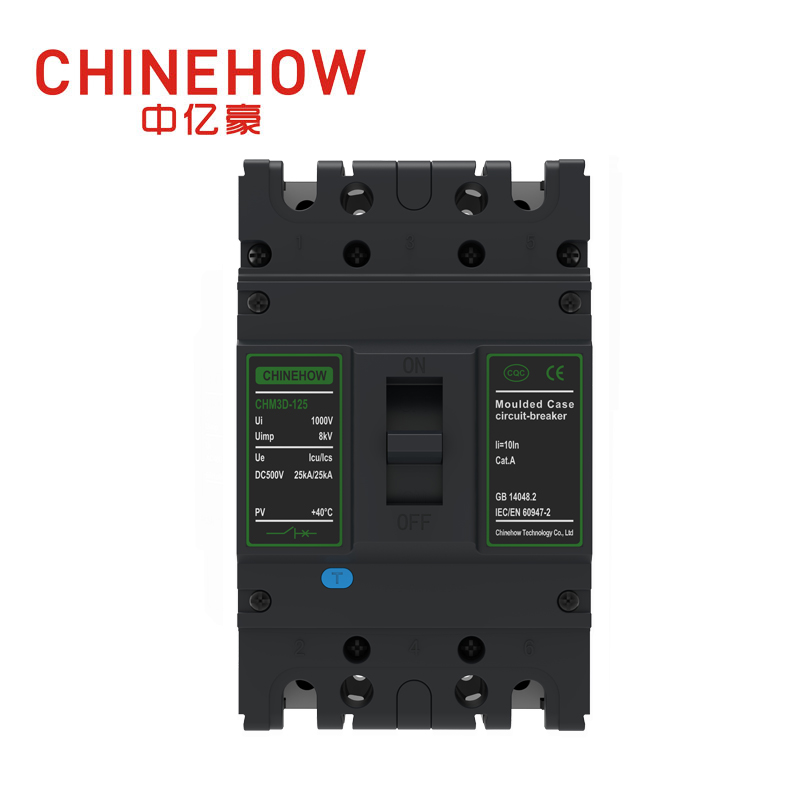

什么是塑壳断路器 (MCCB)？
塑壳 断路器 用作重型工业级保护装置。制造商将内部组件封装在厚的模制绝缘材料中，通常是热固性塑料或玻璃聚酯复合材料。这种坚固的外壳包含高级故障中断期间产生的极高热量和爆炸性电弧能量。
什么是塑壳断路器 (MCCB)？
MCCB 专为高电流和工业应用而设计。它们使用更大的铜触点和先进的灭弧室来安全地中断高故障电流。灭弧室可快速划分和熄灭电弧，保护设备免受严重损坏。
与微型断路器相比，塑壳断路器具有更高的电流容量、可调的跳闸设置以及更强的保护性能。它们需要面板安装，通常用于工厂、主配电系统和电机控制中心。例如，短路电流为 65kA 的 800A 工业电源需要 MCCB 来安全处理故障能量并在触发保护后恢复供电。
MCB 与 MCCB：您应该了解的主要区别
额定电流和框架尺寸比较
最直接的区别在于连续电流额定值。微型断路器在严格的上限内运行。标准电流范围从几分之一安培开始，通常最高为 63A、100A 或 125A。它们保护分支电路和单个设备。塑壳断路器提供广泛的操作范围。对于小型工业负载，它们的起始电流约为 15A，对于主要服务入口，可大规模扩展至 2500A 或更高。
机架尺寸代表了大型破碎锤独有的工程概念。框架尺寸决定了物理塑料外壳和内部触点可以安全承载的最大连续电流。但是，您可以在较大的框架内安装较小的脱扣单元。例如，您可以将 150A 脱扣单元放置在 250A 框架内。这种模块化允许设施在负载增加时升级脱扣单元，而无需修改物理断路器占地面积或铜母线。微型断路器完全缺乏这种模块化。
规格 | 微型断路器 | 塑壳断路器 |
|---|---|---|
连续电流范围 | 0.5A至125A | 15A至2500A+ |
框架模块化 | 固定，不可升级 | 框架内可互换的脱扣单元 |
典型导体尺寸 | 最大 35mm² (AWG 2) | 最多多根 300mm² (MCM) 电缆 |
额定电压和绝缘性能
额定电压决定了每个设备可以安全部署的位置。微型断路器严格针对标准低压系统而设计。您可以将它们应用在 230V 单相或 415V 三相交流网络中。它们的内部间隙和外壳材料无法安全地隔离更高的电压。
塑壳变体具有明显更高的额定绝缘电压 (Ui) 和额定冲击耐受电压 (Uimp)。厚热固性外壳提供卓越的介电强度。这使得工程师可以将它们部署在重工业 690V 交流系统或专门的 1000V 直流应用中，例如商业太阳能电池阵列或电池储能系统。较高的绝缘水平可防止电压瞬变期间相间或接地外壳发生闪络。
分断能力：了解 Icu 和 Ics 额定值
中断能力定义了断路器可以安全停止而不会爆炸或触点熔断的最大故障电流。极限短路分断能力 (Icu) 表示断路器可以中断一次的最大故障电流，尽管此后可能无法继续使用。运行短路分断能力 (Ics) 表示断路器在保持完全运行的同时可以重复中断的故障电流。
当比较 MCB 与 MCCB 的 故障清除能力时，差距是巨大的。微型断路器通常可处理 6kA 至 15kA 的电流。这足以满足公用变压器限制可用故障电流的住宅或轻型商业面板的需求。塑壳断路器设计用于安全中断大量故障电流，通常范围为 25kA 至 100kA 甚至 200kA。指定中断额定值不足的断路器会构成安全故障。超过断路器额定值的故障将导致设备破裂，从而导致电弧闪光事件和面板损坏。
行程特性和可调性
微型断路器利用固定跳闸特性。制造商在工厂将其校准为特定的时间-电流曲线，通常指定为 B、C、D、K 或 Z 型。B 型断路器在额定电流的 3 到 5 倍之间跳闸，非常适合阻性负载。 D 型断路器在额定电流的 10 至 20 倍之间跳闸，这对于高浪涌电机来说是必需的。一旦您选择了曲线，您就会保持锁定到该特定的性能配置文件。
曲线类型 | 跳闸阈值（In 的倍数） | 典型应用 |
|---|---|---|
B型 | 3 倍至 5 倍 | 电阻负载、照明、住宅电路 |
C型 | 5 倍至 10 倍 | 感性负载、小型电机、商业照明 |
D型 | 10 倍至 20 倍 | 高浪涌负载、变压器、重型电机 |
K型 | 8倍至12倍 | 需要严格短路保护的电机电路 |
塑壳断路器提供必要的可调节性。热磁版本允许工程师实际调节特定的热过载和磁短路阈值。在调试工业机械时，这种灵活性被证明是必要的。高级型号配备电子脱扣单元 (ETU)。这些微处理器利用 LSI（长时、短时、瞬时）和 LSIG（接地故障）设置。工程师操纵这些参数以在复杂网络中实现精确的选择性协调，确保只有最接近故障的断路器跳闸，而设施的其余部分保持供电。
范围 | 功能 | 调整范围示例 |
|---|---|---|
长时间（L） | 热过载保护 | 0.4 至 1.0 x 英寸 |
短时 (S) | 延时短路保护 | 1.5 至 10 x Ir（带时间延迟） |
瞬时（一） | 立即短路跳闸 | 2 至 15 x In（无故意延迟） |
尺寸和安装空间要求
物理体积和安装要求决定了面板设计。微型断路器优先考虑高密度安装。其标准化 DIN 导轨安装允许面板制造商将数十个电路装入一个小外壳中。紧凑的尺寸非常适合照明和插座分配。
塑壳断路器需要大量的面板空间。它们利用螺栓面板安装来固定重型框架并承受粗电缆的机械应力。您必须在这些断路器周围留出专用空间。它们需要特定的间隙区域，以便在正常运行期间进行散热，并在故障期间进行电弧排放。此外，连接到它们的大导体需要外壳内有很大的电缆弯曲半径。
MCCB 附件和远程控制选项
微型断路器提供有限的附件集成。您通常可以连接基本辅助触点来监控断路器状态或添加简单的分励脱扣器以进行远程关闭。然而，较小的物理尺寸限制了复杂的机械附加装置。
更大的塑壳断路器的模块化允许广泛的定制。您可以现场安装高级分励脱扣器、欠压脱扣器 (UVR) 和多个辅助触点。更重要的是，您可以将电机操作器连接到断路器的前部。这实现了远程开关功能，允许设施管理人员通过 SCADA 系统或楼宇管理系统 (BMS) 打开或关闭断路器，而无需打开面板门。
如何选择微型断路器和塑壳断路器
选择断路器之前的关键因素
选择合适的断路器需要评估负载电流、短路水平、安装环境和未来的扩展需求。工程师还应定义所需的保护类型，例如过载、短路或漏电保护。 MCB 通常需要单独的 RCCB 装置来进行接地故障保护，而 MCCB 可以通过电子脱扣单元提供高级保护功能。
什么时候应该使用 MCB？
MCB 适用于负载稳定且可预测的应用，例如照明电路、住宅面板、HVAC 分支和小型配电板。其紧凑的 DIN 导轨设计可实现快速安装并节省面板空间。当故障级别较低并且不需要可调保护设置时，它们是首选。
什么时候应该使用 MCCB？
MCCB 专为大型电气系统而设计，包括工业机械、主配电和重型电机负载。它们提供更高的分断能力、可调节的跳闸设置和先进的保护选项。当系统需要更高的故障保护、选择性协调、远程控制或未来负载升级时，MCCB 是理想的选择。
针对 63A-125A 应用在 MCB 和 MCCB 之间进行选择
对于 63A 至 125A 应用，选择取决于系统要求，而不仅仅是额定电流。 MCB 非常适合具有稳定负载和较低故障级别的紧凑型面板。当需要更高的分断能力、可调保护、未来扩展或通信功能时，MCCB 会更好。评估完整的系统设计有助于确定最合适的选项。
安装、维护和长期灵活性
使用寿命和升级灵活性比较
MCB 具有固定跳闸设置，因此负载增加通常需要更换整个断路器。 MCCB 提供更好的长期灵活性，因为它们的脱扣单元可以调整以适应不断变化的负载条件。这使得设施可以升级设备或修改保护设置，而无需对面板进行重大更改。
维护要求和更换差异
MCB 易于更换，因为它们使用标准 DIN 导轨安装并且需要最少的安装时间。由于 MCCB 尺寸较大、电缆较重且采用螺栓连接，因此需要更复杂的维护。它们还需要定期测试，例如一次和二次喷射测试，以确保跳闸系统在长期运行中保持准确。
MCB 和 MCCB 标准及合规要求
MCB 和 MCCB 根据其应用遵循不同的行业标准。 MCB 通常根据 IEC 60898 用于住宅和轻型商业系统，而工业模型可能遵循 IEC 60947-2。 MCCB主要根据IEC 60947-2或UL 489标准设计。选择正确的标准可确保断路器满足当地的安全要求并提供可靠的保护。
结论
计算特定面板位置处的最大可用故障电流，以确定所需的最小中断额定值。
审核您设施的未来负载扩展计划，以确定是否需要可调脱扣装置来防止过早更换硬件。
测量现有机柜内的可用物理空间和电缆弯曲半径，以确保与较大的螺栓框架兼容。
请咨询您当地的电气规范和设施管理要求，以验证您的应用是否强制执行远程操作或 BMS 集成。
常问问题
问：我可以用 MCCB 更换 MCB 吗？
答：您不能直接在同一安装硬件上交换它们。微型断路器使用 35mm DIN 导轨，而塑壳断路器则需要螺栓固定面板安装。升级需要对面板进行重大修改、新的母线连接，并验证足够的物理空间用于散热和电缆弯曲。
问：MCCB 上的 LSI 设置代表什么？
答：LSI 分别代表长时间、短时和瞬时。长时间决定热过载保护。短时控制对中度短路的响应，允许时间延迟。瞬时设置了大规模短路期间立即跳闸的阈值。这些设置可以实现精确的选择性协调。
问：为什么塑壳断路器需要更大的电缆弯曲半径？
答：塑壳断路器可处理明显更高的电流，需要更粗、更重规格的铜或铝电缆。这些大导体是刚性的并且难以弯曲。电气规范规定了特定的弯曲半径，以防止断路器接线片受到机械应力并避免损坏电缆绝缘层。
问：MCB 提供接地故障保护吗？
答：标准微型断路器不提供接地故障保护。它们仅防止过流和短路。要以 DIN 导轨形式实现接地故障保护，必须安装单独的漏电断路器 (RCCB) 或使用组合 RCBO。
问：我应该多久测试一次 MCCB？
答：行业标准建议每三到五年测试一次塑壳断路器，具体取决于操作环境。恶劣的工业环境需要每年进行测试。技术人员使用二次注入测试来验证电子脱扣单元，并使用一次注入测试来确认触点的机械完整性。
问：Icu 和 Ics 评级有什么区别？
答：Icu（极限短路分断能力）是断路器可以安全中断一次的最大故障电流，尽管之后可能需要更换。 Ics（服务短路分断能力）是断路器在保持完全功能的情况下可以多次中断的最大故障电流。
