不正确的电路保护规范会带来严重的操作和安全风险。指定错误的断路器会导致令人烦恼的跳闸、加速设备退化以及灾难性的火灾危险。工程师面临着平衡特定负载要求(例如电阻与高电感曲线)与环境限制、安全标准和设施架构的持续挑战。不匹配的组件会危及整个电网。

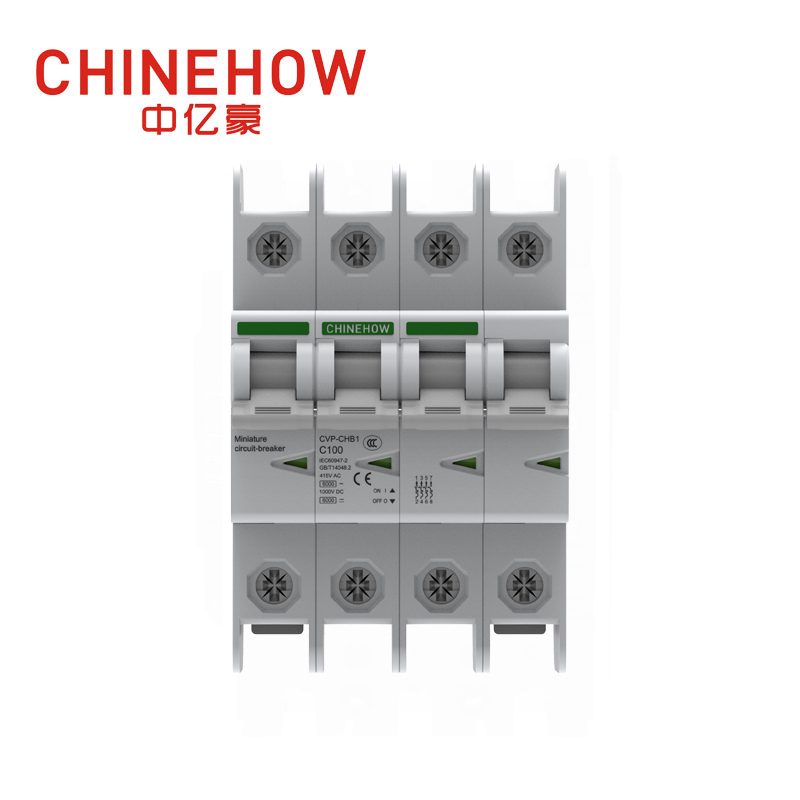

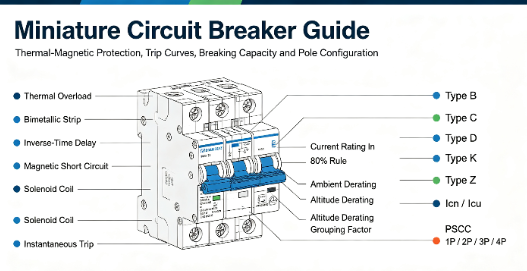

您必须评估多个技术参数以确保可靠运行和故障排除。我们将引入严格的技术框架来评估和指定正确的 微型断路器。这包括根据安装环境分析标称电流额定值、特定脱扣特性、最大分断能力和精确的极配置。我们将该框架基于现实世界的现场条件,绕过理论假设,重点关注实际负载计算和环境降额。
跳闸曲线决定应用:B、C 或 D 型曲线之间的选择完全取决于负载的浪涌电流曲线(电阻与高电感)。
分断能力是不可协商的:微型断路器的短路能力必须超过安装点的最大预期故障电流,以防止灾难性故障。
极数配置必须与网络架构相匹配:1P、2P、3P、4P 的选择取决于接地系统以及是否需要中性点隔离。
环境降额影响额定值:环境温度、海拔高度和外壳密度需要重新计算标称额定电流。
目录
电力网络需要双重保护才能安全运行。您必须保护电缆和连接的设备免受两种不同故障情况的影响:持续热过载和瞬时短路。当电路长时间吸收略高于其额定容量的电流时,就会发生热过载。这会慢慢降低电缆绝缘性能,最终导致故障。短路是由直接相中性点或相对地故障引起的立即、大量电流浪涌。正确的 微型断路器 可以无缝处理这两种情况。它可以在发生热损坏或电气火灾之前隔离故障。现场工程师知道,依靠熔断器来发挥这种双重作用通常会导致保护不一致并导致更换期间的停机时间延长。机械断路器提供可复位、校准的保护。

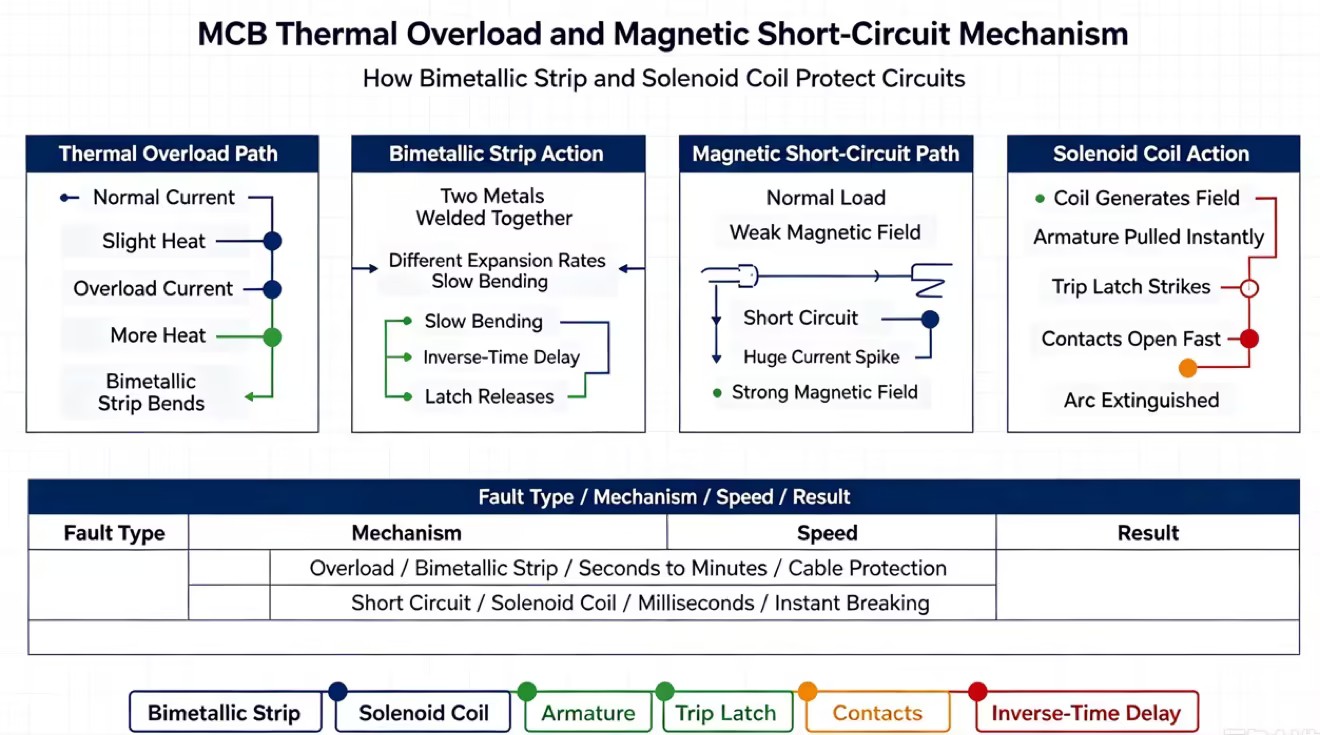

针对低水平、持续过载的保护依赖于断路器内部的双金属片。该条带由两种不同的金属焊接在一起组成。每种金属具有不同的热膨胀系数。当电流流过带材时,正常工作电流产生的热量最少。当发生过载时,过量电流会产生大量热量。当金属以不同的速率膨胀时,双金属条会弯曲。这个弯曲动作故意缓慢。它提供反时限延迟。轻微的过载可能需要几分钟才能使断路器跳闸。这允许暂时的、无害的浪涌,例如启动小风扇。较大的过载会使带材弯曲得更快,从而在几秒钟内触发闩锁机构以切断电源。
短路需要立即干预。双金属片反应太慢,无法防止完全短路的爆炸能量。为此,断路器采用以螺线管线圈为中心的磁性脱扣机构。在正常负载条件下,线圈产生的磁场太弱,无法移动内部电枢。当发生短路时,电流会在几毫秒内飙升至数百或数千安培。这种巨大的电流产生了强大的磁场。磁场立即拉动电枢,撞击跳闸闩锁并迫使触点打开。此操作可在不到一秒的时间内消除故障。它可以防止灾难性的电线熔化和设备损坏。
防护类型 | 内部机制 | 响应时间 | 目标故障条件 |
|---|---|---|---|
热过载 | 双金属片 | 反时限延迟(秒到分钟) | 持续过流、过载电路 |
磁短路 | 电磁线圈/电枢 | 瞬时(毫秒) | 完全短路、相间故障 |
确定正常工作电流是规范中的第一个数学步骤。您可以根据总连接负载功率和系统电压来计算该值。对于标准单相电阻负载,公式很简单。电流等于功率除以电压。对于三相系统或感性负载,您需要考虑功率因数和三的平方根。准确的负载计算可防止基线尺寸错误。您需要考虑电路上同时运行的所有设备,以建立真正的连续负载曲线。根据平方英尺或历史经验法则来猜测负载会导致断路器尺寸过小和经常出现令人讨厌的跳闸。
标准工程实践规定,连续负载不应超过断路器标称额定值的 80%。连续负载定义为以最大电流运行三个小时或更长时间的任何负载。如果电路消耗连续 16 安培的电流,则无需安装 16A 断路器。以 100% 容量运行断路器会持续产生内部热量。这会将双金属片推至接近其跳闸阈值。当环境温度发生微小波动时,它会导致误跳闸。应用 80% 规则可确保热稳定性。对于 16A 连续负载,除以 0.8 即可找到最小断路器尺寸,即 20A。
制造商以标准化电流额定值生产这些设备。您无法订购定制 17.5A 断路器。常见的标准额定值包括 6A、10A、16A、20A、32A、40A、50A 和 63A。高容量型号可扩展至 80A、100A 和 125A。一旦计算出所需的电流并应用 80% 规则,您就可以选择下一个最高的标准尺寸。如果您的计算表明需要 27A,则指定 32A 微型断路器。选择太接近计算负载的额定值可能会导致意外跳闸。选择过高会损害下游电缆的热保护。
断路器上印刷的标称额定值假定特定的环境温度,通常为 30°C。安装环境通常会偏离此基线。这需要数学降额以确保断路器在现场条件下按预期运行。
降额系数 | 环境条件 | 对断路器评级的影响 |
|---|---|---|
环境温度 | 超过 30°C 校准点 | 降低电流承载能力。需要选择更高的标称额定值以防止过早热跳闸。 |
高空 | 安装高度2000米以上 | 降低冷却效率和介电强度。降低载流能力和最大额定电压。 |
相互加热 | 多个断路器相邻安装 | 限制气流。需要应用分组因子乘数(例如,0.8)来考虑共享热负载。 |
B 型曲线专为纯阻性负载或浪涌电流极低的电路而设计。当电流达到额定电流的 3 至 5 倍时,磁脱扣机构就会启动。您可以为住宅照明、标准电阻空间加热器和长电缆线路指定 B 型。在长电缆线路中,由于电缆阻抗较高,故障电流可能相对较低。在电机负载上使用 B 型断路器可确保电机启动时立即跳闸。
C 型曲线是大多数涉及中等感性负载的商业和工业应用的标准选择。在额定电流的5~10倍时瞬时跳闸。这种延迟允许小型电机、荧光灯镇流器和标准控制电路在不中断电源的情况下汲取必要的启动电流。如果您要保护用户可能插入电动工具或小型压缩机的工业设施中的标准电源插座,C 型可在浪涌耐受和快速故障清除之间提供必要的平衡。
高感性负载需要 D 型曲线。这些负载产生大量浪涌电流,可持续几个周期。磁性脱扣器经过校准,仅当电流峰值达到标称额定值的 10 到 20 倍时才会激活。您可以为重型电动机、大型变压器、工业焊接设备和 X 射线机指定 D 型。虽然 D 型可防止剧烈启动期间的误跳闸,但它需要仔细验证电路的接地故障环路阻抗。您必须确保断路器在真正的短路期间仍能足够快地跳闸。
某些工业应用需要超出标准 B、C 和 D 型材的高度专业化的脱扣特性。您必须将这些曲线与所连接设备的精确公差相匹配。
Z 型(2-3x In)和 A 型: 这些曲线非常灵敏。它们在额定电流的 2 至 3 倍时跳闸。您可以使用它们来保护高度敏感的半导体器件、可编程逻辑控制器和精密的电子测量电路。即使是轻微、短暂的过流也可能会损坏这些硅元件。
K 型(8-12x In): K 型曲线针对专门的电机和变压器保护进行了优化。它提供比 D 型稍严格的容差。这为电机绕组提供了积极的保护,同时仍然允许显着的磁涌流。
曲线类型 | 磁跳闸阈值 | 典型现场应用 |
|---|---|---|
B型 | 3至5次 | 电阻负载、长电缆、住宅照明电路 |
C型 | 5 至 10 次 | 中等感性负载、小型电机、商用电源插座 |
D型 | 10 至 20 次 | 重感性负载、变压器、工业焊机 |
Z/A型 | 2至3次 | 高灵敏电子、PLC、半导体保护 |
K型 | 8 至 12 次 | 专门的电机和变压器绕组保护 |
分断能力代表断路器在不遭受物理损坏、不焊接触点或无法清除故障的情况下可以安全中断的绝对最大故障电流。以千安 (kA) 为单位进行测量。当发生短路时,电流绕过正常负载电阻并出现大量尖峰。住宅应用通常需要 6kA 的分断能力。工业环境具有较大的变压器和较粗的电源电缆,通常需要 10kA、15kA 甚至 25kA 的容量。指定正确的分断能力是一项严格的安全要求。
了解测试标准之间的区别对于工业规范至关重要。 Ics 或 Icn 表示断路器可以安全中断并保持完全可操作以继续使用的最大电流。 Icu 定义了设备可以安全中断一次的绝对最大故障电流。如果断路器清除其 Icu 等级的故障,则它已成功防止火灾。然而,内部触点和灭弧室可能会被损坏。这需要立即更换该装置。您设计的系统应使预期故障落在 Ics 评级范围内。
您无法猜测所需的分断能力。您可以计算特定安装点的预期短路电流 (PSCC)。 PSCC 是在断路器输出端子处发生完全短路时流过的最大潜在电流。该计算依赖于上游供电变压器的尺寸以及从变压器到配电板的电缆的总阻抗。更大的变压器和更短、更粗的电缆会导致更高的 PSCC。所选 微型断路器的 kA 额定值必须严格大于计算出的 PSCC。
在具有 10kA PSCC 的位置安装容量为 6kA 的断路器可确保在短路期间发生灾难性故障。内部灭弧室将无法熄灭触点打开时产生的电弧。强烈的热量会将触点焊接在一起。这使得大量故障电流继续向下游流动。它会立即导致电缆绝缘火灾、潜在的电弧闪光爆炸以及塑料外壳的物理破裂。分断能力过小是严重违反电气安全规范的行为。
单极断路器是基本 230V 单相电路的标准选择。它们仅切换带电相导体。中性线在端子排上保持牢固连接。单极+中性线设备占据相同或稍多的物理空间,但它们同时切换相线和中性线。在 SPN 设备中,只有相导体包含热磁保护。中性极只是一个同时断开的隔离开关。当当地法规要求完全隔离电路进行维护时,您可以使用 SPN。
双极断路器可切换相线和中性线。两个极都包含热保护和磁保护机制。您可以在中性点故障风险较高的单相系统中指定 2P 断路器。它们还用于中性线不以大地为参考的特定 IT 接地系统。如果故障导致中性线在危险电压下通电,2P 断路器可确保检测到故障,并将两根导线安全地与电源断开。
三极配置专门用于不需要分布式中性线的标准 400V 三相负载。最常见的应用是三相工业电机。断路器同时监控所有三相导线。如果任何单相发生过载或短路,内部机械联动装置将确保所有三个极一起跳闸。这种同时跳闸可防止电机出现单相。单相会迅速过热并损坏电机绕组。
四极和三极 + 中性线断路器可处理包含中性线的三相系统。 TPN 设备保护三相,同时提供开关、未受保护的中性极进行隔离。真正的 4P 断路器为所有四个极提供热磁保护。您可以为三相不平衡负载指定 4P 断路器,其中显着的谐波电流可能会使中性线过载。它们还用于严格隔离规则要求在故障期间完全断开所有带电导体的环境。
杆配置 | 保护杆 | 交换极数 | 主要用例 |
|---|---|---|---|
1P(单极) | 仅相 | 仅相 | 标准 230V 单相电路,带实心中性线 |
SPN(单极+中性) | 仅相 | 相线和中性线 | 需要中性点隔离进行维护的单相电路 |
2P(双极) | 相线和中性线 | 相线和中性线 | 具有高中性点故障风险或 IT 接地的单相系统 |
3P(三极) | 所有 3 阶段 | 所有 3 阶段 | 标准400V无分布式中性点三相电机负载 |
4P(四极) | 所有 3 相 + 中性线 | 所有 3 相 + 中性线 | 三相不平衡负载或严格的完全隔离要求 |
断路器的额定工作电压必须严格大于或等于线路最高工作电压。在 400V 电路上安装额定电压为 230V 的设备会损害内部绝缘和灭弧能力。发生故障时,较高的电压可能会导致电弧跨越开路触点。这维持了短路。您验证系统电压并确保所选组件经过特定电压等级的认证。
交流电和直流电在故障期间的表现完全不同。交流电压每秒自然地穿过零伏 50 或 60 次。交流断路器依靠这个零交叉点来帮助熄灭触点打开时产生的电弧。直流电压永远不会过零。它提供持续、源源不断的能量供应。如果在直流电路(例如太阳能光伏阵列或电池存储系统)上使用标准交流断路器,内部灭弧室将无法断开直流电弧。电弧会持续存在,熔化触点并引起火灾。您可以指定配备专用磁吹灭弧装置的专用直流额定断路器,以迫使直流电弧进入灭弧室。
在选择分断能力之前,使用变压器 kVA 和电缆阻抗数据计算配电板上准确的预期短路电流 (PSCC)。
审核设施的单线图,以验证所选跳闸曲线是否与上游保护装置正确协调,以确保完全选择性。
查看制造商的技术数据表,根据环境温度、海拔高度和相邻安装密度应用正确的降额系数。
验证所选断路器的物理端子容量是否与接线表中指定的所需电缆横截面相匹配。
答:主要区别在于电流容量和可调性。微型断路器通常可处理高达 125A 的电流,并具有固定的跳闸设置。塑壳断路器可处理更大的负载,高达 2500A。它们通常具有可调节的热和磁跳闸设置,使工程师能够微调复杂工业网络的保护。
答:您的选择完全取决于具体负载的浪涌电流大小。对于小型电机和荧光灯等标准感性负载,请使用 C 型,这些负载在启动时消耗其额定电流的 5 到 10 倍。将 D 型用于重型电感负载,例如变压器和大型工业电机,其消耗的电流是其额定电流的 10 到 20 倍。
答:如果预期短路电流超过断路器的分断能力,内部灭弧室无法熄灭电弧。强烈的热量会将内部触点焊接闭合,从而允许大量故障电流继续流动。这会立即导致电缆火灾、外壳破裂以及电气系统的灾难性故障。
答:不会。断路器尺寸过大会带来严重的安全风险。断路器的尺寸可保护下游电缆。如果在额定电流为 20A 的电缆上安装 40A 断路器,则持续的 35A 过载会在超大断路器检测到故障并跳闸之前熔化电缆绝缘层并引发火灾。
答:根据 IEC 60947-2 标准,工业环境通常需要 10kA 到 25kA 之间的分断能力。这明显高于住宅应用的 6kA 容量标准。工业设施具有更大的供电变压器和更低的电缆阻抗,这会产生更高的预期故障电流。
答:不会。它们只能防止带电导体之间的过流和短路。它们不能检测对地的小漏电流。为了保护人员免受电击并检测接地故障,必须安装漏电保护器 (RCD) 或使用带过流功能的漏电断路器 (RCBO)。
答:不会。交流电压每秒会多次自然地穿过零伏,这有助于在断路器打开时熄灭电弧。直流电流没有零交叉点,使得电弧更难断开。标准交流断路器无法熄灭直流电弧,从而导致触点焊接和严重火灾危险。
